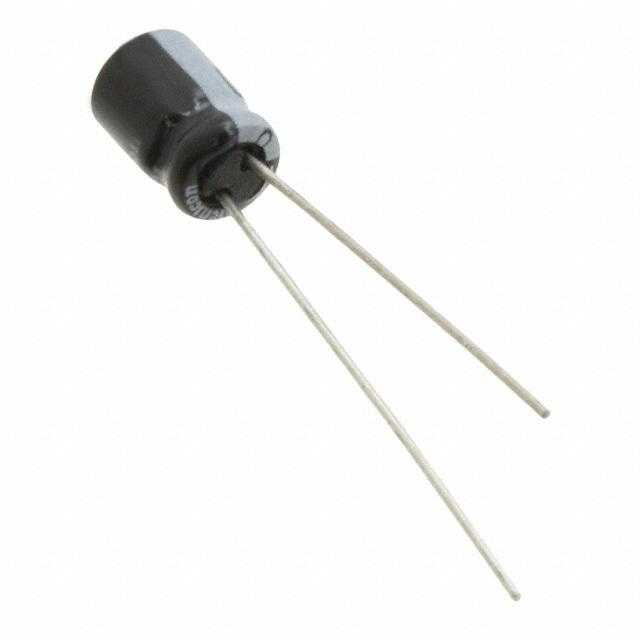

USA1H2R2MDD1TE

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2μF 50V ±20% 2000h@ 85°C 19mA@ 120Hz,28.5mA@ 10kHz 通孔安装 7mm*7mm*8mm
供应商型号: UA-USA1H2R2MDD1TE
供应商: 海外现货
标准整包数: 2000
NICHICON 铝电解电容 USA1H2R2MDD1TE

USA1H2R2MDD1TE概述

    铝电解电容器CAT.8100J技术手册

    产品简介


    铝电解电容器CAT.8100J是适用于一般用途的标准微型系列电容器,高度仅为7毫米。它分为两个型号:USA7mmL和USR7mmL,分别适用于不同电压和容量要求的应用场合。这些电容器符合RoHS指令(2011/65/EU, (EU)2015/863),为无铅产品,具有良好的环境友好性。它们广泛应用于消费电子、工业控制、通讯设备等领域。

    技术参数


    USA7mmL
    - 额定电压范围: 6.3V ~ 50V
    - 额定电容范围: 1µF ~ 220µF
    - 容差: ±20%
    - 漏电流: 应用20°C下的额定电压2分钟后不超过0.01CV或3 (+A),以较大者为准
    - 损耗角正切值(tan δ): 在120Hz下为0.10 ~ 0.35
    - 温度范围: -40°C ~ +85°C
    - 耐久性: 恢复至20°C后,按85°C施加额定电压2000小时,性能符合上述规范
    - 保存寿命: 存储在85°C下1000小时,然后进行JIS C 5101-4第4.1节的电压处理后,符合上述耐久性规范
    USR7mmL
    - 额定电压范围: 4V ~ 50V
    - 额定电容范围: 1µF ~ 470µF
    - 容差: ±20%
    - 漏电流: 同上
    - 损耗角正切值(tan δ): 在120Hz下为0.10 ~ 0.35
    - 温度范围: -40°C ~ +85°C
    - 耐久性: 同上
    - 保存寿命: 同上

    产品特点和优势


    - 紧凑设计: 仅7mm的高度使得这些电容器适合于空间受限的设计中。
    - 高电容密度: 高CV系列(USR)提供更高的电容密度,更适合小型化需求。
    - 宽工作温度范围: 能够在-40°C到+85°C的范围内稳定工作。
    - 低漏电流: 漏电流控制在最低水平,确保更高的能效和可靠性。
    - 符合环保标准: 通过RoHS认证,无铅,更环保。

    应用案例和使用建议


    这些电容器广泛用于消费电子产品如智能手机和平板电脑、家用电器、通信设备及工业自动化系统中。对于需要高可靠性的应用,建议选择更高CV值的USR型号。为了获得最佳性能,确保按照手册中的安装指南进行操作,并考虑合适的散热措施以延长使用寿命。

    兼容性和支持


    这些电容器与现有的电路设计兼容,适合于各种不同类型的电路。制造商提供了详细的技术支持和维护服务,以确保客户能够充分利用这些电容器的优势。

    常见问题与解决方案


    - 问题1: 漏电流过高。
    - 解决方案: 确保按照正确的方法安装和连接,检查周围环境是否有电磁干扰。

    - 问题2: 温度影响电容稳定性。
    - 解决方案: 在高温环境下,建议使用更高耐温等级的电容器,或者采取额外的冷却措施。

    总结和推荐


    铝电解电容器CAT.8100J凭借其紧凑设计、高电容密度和宽温度适应范围,成为了一款非常实用的产品。其卓越的性能使其在各种应用中表现出色。考虑到其优良的性能、可靠性和环保特性,强烈推荐在新项目中使用此系列产品。

USA1H2R2MDD1TE参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 19mA@ 120Hz,28.5mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 7mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

USA1H2R2MDD1TE厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USA1H2R2MDD1TE数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USA1H2R2MDD1TE USA1H2R2MDD1TE数据手册

USA1H2R2MDD1TE封装设计

查看详情并下载
Symbol
Footprint
3D Model
