首页  >  产品百科  >  UVR1C472MHD1TN

UVR1C472MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7mF 16V ±20% 2000h@ 85°C 2.1A@ 120Hz,2.415A@ 10 kHz 通孔安装 16mm*25mm*27mm
供应商型号: 1822608
供应商: 海外现货
标准整包数: 1

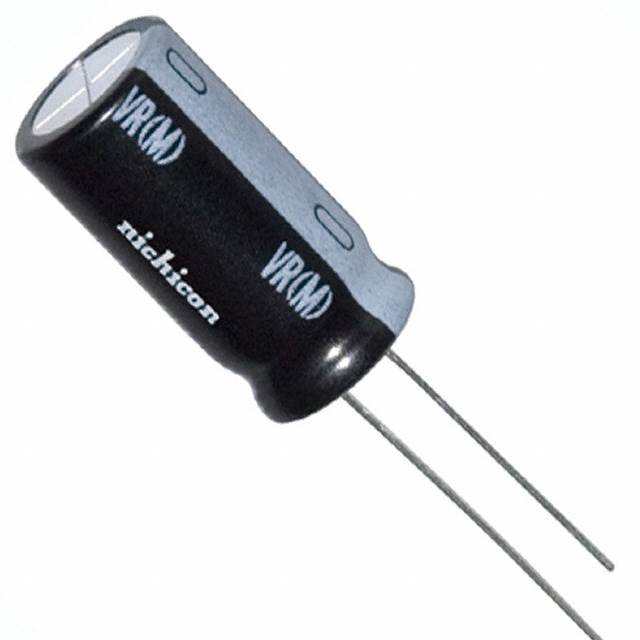

NICHICON 铝电解电容 UVR1C472MHD1TN

UVR1C472MHD1TN概述

    铝电解电容器:CAT.8100F技术手册概述
    铝电解电容器是广泛应用于各种电子设备中的关键元件,它们的主要作用是存储电荷并在需要时释放。CAT.8100F型铝电解电容器具有多种规格和型号,适用于不同的应用需求。

    产品简介


    CAT.8100F型铝电解电容器属于径向引线型,采用无铅引线和无铅PET套筒,尺寸从迷你到标准不等。它符合RoHS(2011/65/EU)指令要求,可应用于广泛的领域,如电源管理、照明系统、工业控制设备及汽车电子等。

    技术参数


    - 温度范围:–40至+85°C(6.3V至400V),–25至+85°C(450V)
    - 额定电压范围:6.3至450V
    - 额定电容范围:0.1至33000μF
    - 电容公差:±20%
    - 泄漏电流:在20°C条件下施加额定电压1分钟后,泄漏电流不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切(tan δ):最大值如下:
    - 6.3V: 0.28
    - 10V: 0.24
    - 16V: 0.20
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 63V: 0.10
    - 100V: 0.08
    - 160至315V: 0.20
    - 350至450V: 0.25
    - 低温稳定性:在–25°C和–40°C条件下,损耗角正切(tan δ)最大值为0.02
    - 耐久性:经过1000小时的存储后,在85°C下施加额定电压,然后在20°C下进行电压处理,其耐久性符合规范要求
    - 阻抗比:在额定电压施加2000小时后的20°C下,阻抗比符合规范要求

    产品特点和优势


    - 兼容性强:符合RoHS标准,适用于多种应用场景。
    - 耐高温性能好:可以在较宽的温度范围内稳定工作。
    - 高可靠性:经过长时间的储存测试,确保长期使用的可靠性。
    - 高精度和稳定性:电容公差小,能保证设备的稳定运行。

    应用案例和使用建议


    CAT.8100F型铝电解电容器常用于开关电源、LED驱动电路和电池充电器等场合。为了优化其性能,建议遵循以下几点:
    - 避免高温环境:尽量减少电容器的工作温度,特别是在高温环境下使用时,可以采取散热措施。
    - 正确的接线方式:确保正确的极性连接,避免反向电压导致电容器损坏。
    - 定期检测:对于长期使用的设备,建议定期检测电容器的电容值和损耗角正切,以确保其正常工作。

    兼容性和支持


    CAT.8100F型铝电解电容器与其他标准的电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术支持和维护服务,包括产品安装指导、故障排查和性能优化建议。

    常见问题与解决方案


    - 问题:电容器漏电
    - 解决方案:检查电路板上的布线,确保没有短路。如果发现电容器本身有问题,则更换新的电容器。
    - 问题:电容器失效
    - 解决方案:检查是否有过压或过热的情况,排除故障后重新连接电容器。
    - 问题:电容器容量不足
    - 解决方案:确保电路中所用的电容器符合设计要求的电容值。必要时,更换更高容量的电容器。

    总结和推荐


    CAT.8100F型铝电解电容器凭借其优良的耐温性能、高可靠性和良好的兼容性,在众多应用中表现出色。无论是用于工业控制还是消费电子产品,它都是一个值得信赖的选择。强烈推荐在各种需要高性能电容的应用场景中使用该产品。

UVR1C472MHD1TN参数

参数
电容值 4.7mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.1A@ 120Hz,2.415A@ 10 kHz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVR1C472MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1C472MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1C472MHD1TN UVR1C472MHD1TN数据手册

UVR1C472MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.4204
10+ ¥ 4.8639
100+ ¥ 4.3581
500+ ¥ 4.2803
1000+ ¥ 4.2803
2000+ ¥ 4.2024
4000+ ¥ 4.2024
库存: 321
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.63
