UCY2C391MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 160V ±20% 12000h@ 105°C 1.695A@ 120Hz,3.39A@ 100kHz 通孔安装 31.5mm(宽度)*33mm(高度)
供应商型号: UCY2C391MHD6
供应商: 国内现货
标准整包数: 50

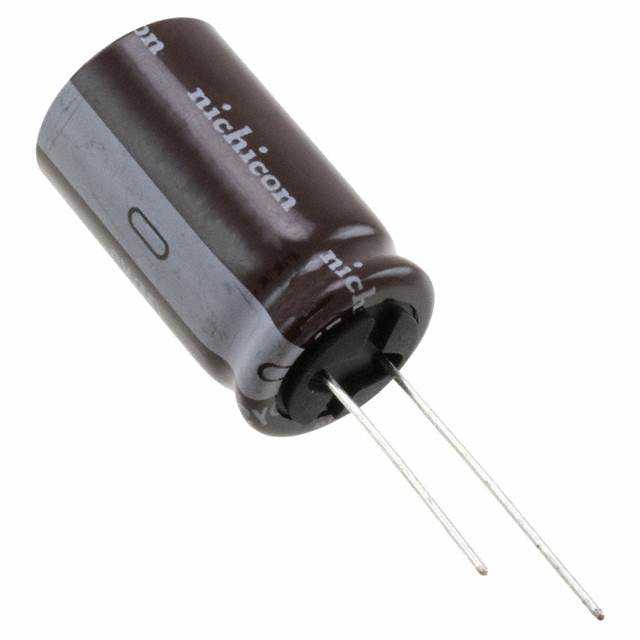

NICHICON 铝电解电容 UCY2C391MHD6

UCY2C391MHD6概述

    铝电解电容器 —— UCY系列

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器)
    UCY系列是小型尺寸的高纹波电流和高可靠性铝电解电容器。具有极高的纹波电流承载能力,并能在105°C环境下运行10000到12000小时,适用于电源和镇流器等应用。该系列产品符合RoHS指令(2011/65/EU和(EU) 2015/863),并符合AEC-Q200标准。UCY系列特别适合那些需要高性能和长寿命的电子产品,如电源供应器、驱动器和工业控制系统等。

    技术参数


    - 额定电压范围: 160至500V
    - 额定电容范围: 6.8至680µF
    - 电容容差: ±20%
    - 泄漏电流: 应用额定电压1分钟后,泄漏电流不超过0.04CV+100 (μA)
    - 损耗角正切值(tan δ): 最大为0.24(120Hz, 20°C)
    - 耐久性: 在105°C条件下储存1000小时后,按JISC5101-4第4.1节进行电压处理,电容器应满足上述规定的耐久特性。
    - 存储寿命: 在无负载情况下存放于105°C环境下至少1000小时。

    产品特点和优势


    - 高纹波电流承载能力: UCY系列具备强大的纹波电流承受能力,适用于需要长时间高负载的应用。
    - 长寿命: 电容器能够在105°C环境下持续工作10000至12000小时,延长了使用寿命。
    - 高温稳定性: 经过严格测试,在高温条件下也能保持稳定的性能。
    - RoHS合规性: 满足严格的环保要求。
    - AEC-Q200认证: 符合汽车级标准,适用于严苛的工业和汽车应用。

    应用案例和使用建议


    UCY系列铝电解电容器因其卓越的性能广泛应用于多种领域,如电源供应器、驱动器和工业控制系统。以下是一些具体的应用案例:
    - 电源供应器: UCY电容器可作为稳压电路的一部分,确保电源的稳定输出。
    - 驱动器: 在电机驱动器中,UCY电容器用于滤波和抑制噪声。
    - 工业控制系统: UCY电容器能有效滤除电压波动,提高系统的可靠性和稳定性。
    使用建议:
    - 温度管理: 尽管UCY系列具有良好的高温稳定性,但在极端温度条件下仍需采取适当的散热措施。
    - 电路布局: 在设计电路时,考虑电容器的位置以减少电磁干扰和信号噪声。
    - 定期检查: 定期检测电容器的工作状态,及时更换老化或损坏的部件。

    兼容性和支持


    - 兼容性: UCY系列铝电解电容器与多种类型的电子设备兼容,可广泛应用于各种电路设计。
    - 支持和服务: 生产商提供详细的用户指南和技术支持,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 电容器失效或性能下降
    - 解决方案: 检查电容器是否在额定温度范围内工作,并确认是否有正确的连接和安装方式。如仍有问题,请联系技术支持。
    - 问题: 泄漏电流过大
    - 解决方案: 确认电容器是否按照规定的电压和频率工作,并检查连接线路是否存在短路或接触不良的情况。
    - 问题: 容量偏差过大
    - 解决方案: 测量电容器的实际容量并与制造商提供的规格进行比较,必要时更换电容器。

    总结和推荐


    UCY系列铝电解电容器以其高纹波电流承载能力和长寿命特性,在众多应用领域表现出色。无论是电源供应器、驱动器还是工业控制系统,UCY系列都能满足高性能和长寿命的要求。由于其卓越的耐温性和高可靠性,我们强烈推荐这款产品用于各种关键性电子系统中。

UCY2C391MHD6参数

参数
电容值 390μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.695A@ 120Hz,3.39A@ 100kHz
长*宽*高 31.5mm(宽度)*33mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2C391MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C391MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C391MHD6 UCY2C391MHD6数据手册

UCY2C391MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
