首页  >  产品百科  >  UCM1E101MCL1GS

UCM1E101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 2000h@ 105°C 150mA@ 120Hz,300mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: AV-A-NCHUCM1E101MCL1GS
供应商: Avnet
标准整包数: 1000

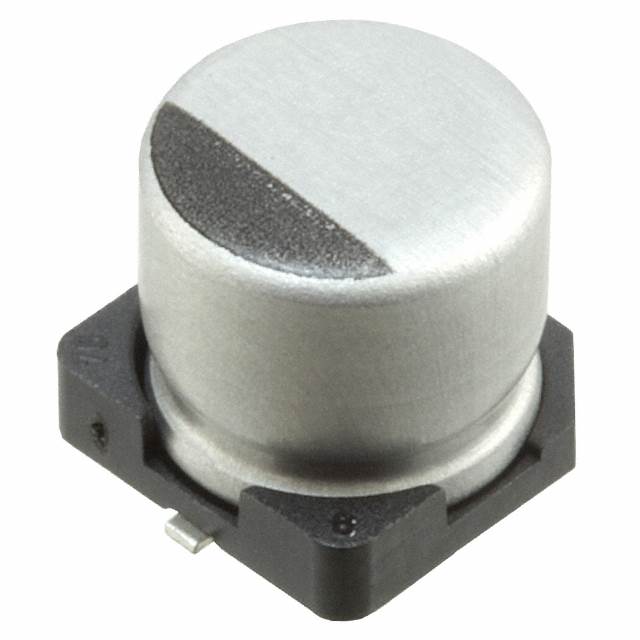

NICHICON 铝电解电容 UCM1E101MCL1GS

UCM1E101MCL1GS概述

    高质量电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是铝电解电容器(型号:CAT.8100H)。这类电容器具有低阻抗特性,主要应用于自动贴片机,符合RoHS指令(2011/65/EU)及AEC-Q200标准。它们通常用于需要高可靠性的电子电路中,如消费电子产品、汽车电子设备以及工业控制系统。

    2. 技术参数


    - 温度范围: -55°C至+105°C
    - 额定电压范围: 6.3V至50V
    - 额定电容范围: 10µF至2200µF
    - 电容公差: ±20%(120Hz,20°C)
    - 泄漏电流: 在额定电压下持续2分钟,泄漏电流不超过0.01 CV(µA)
    - 阻抗比:
    - -25°C / +20°C: ≤2
    - -40°C / +20°C: ≤3
    - -55°C / +20°C: ≤4
    - 损耗角正切 (tan δ):
    - 120Hz,20°C
    - 耐久性:
    - 在105°C下无负载存储1000小时后,根据JIS C 5101-4第4.1条进行电压处理,20°C时达到额定值
    - 焊接热抵抗力:
    - 保持250°C的热板上30秒,从热板移除并恢复到20°C时仍需满足特性要求

    3. 产品特点和优势


    - 宽温度范围:能够适应极端环境下的运行,提供高度可靠的性能。
    - 低阻抗:即使在高频应用中也能保证良好的电气性能。
    - 高耐久性:通过严格的高温测试和长期存储测试,确保产品长时间稳定运行。
    - 低损耗角正切:减少能量损失,提高能效。
    - 符合RoHS和AEC-Q200标准:环保且适用于汽车级应用。

    4. 应用案例和使用建议


    这类电容器广泛应用于各种高要求的电路设计中,例如汽车电子系统、电源管理和通信设备。对于电路设计者,建议在设计初期充分考虑环境条件,以确保电容器能够在极端温度下正常工作。此外,考虑到其耐久性,适用于长期运行的应用场景。

    5. 兼容性和支持


    该型号电容器与大多数自动贴片机兼容,适合批量生产。制造商提供了详细的焊接和安装指南,以及最低订单数量说明,便于采购和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查连接是否正确,确认电容器没有损坏或过热 |
    | 电容值变化过大 | 重新校准电容表,确认电容器处于合适的温度和湿度条件下 |
    | 焊接过程中损坏 | 使用正确的焊接工艺和工具,控制焊接时间和温度 |

    7. 总结和推荐


    总的来说,CAT.8100H型铝电解电容器具备宽广的温度适应性、低阻抗和高耐久性等显著优点,非常适合在恶劣环境下工作的高可靠性需求应用场合。建议在涉及高可靠性要求的设计中优先选用。

UCM1E101MCL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA@ 120Hz,300mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCM1E101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCM1E101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCM1E101MCL1GS UCM1E101MCL1GS数据手册

UCM1E101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1434 ¥ 1.2688
6000+ $ 0.1421 ¥ 1.2578
库存: 80000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 2537.6
直接购买
加入购物车
