UPW1E681MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 25V ±20% 5000h@ 105°C 1.22A@ 100kHz,915mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: 1818633
供应商: 海外现货
标准整包数: 1

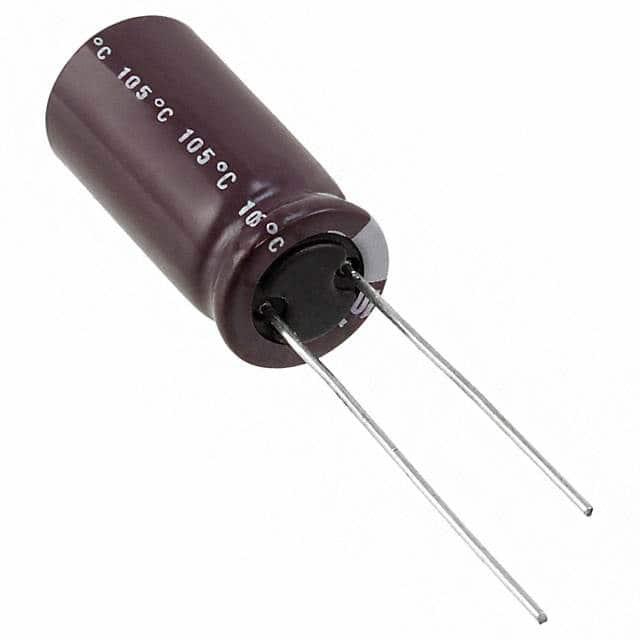

NICHICON 铝电解电容 UPW1E681MPD1TD

UPW1E681MPD1TD概述

    铝电解电容器(UPW系列)技术手册解析

    一、产品简介


    铝电解电容器是一种常用的电子元器件,用于存储和释放电荷。本文介绍的是UPW系列铝电解电容器,具有体积小、阻抗低、可靠性高等特点,广泛应用于开关电源等领域。

    二、技术参数


    - 额定电压范围:6.3 V 至 450 V
    - 额定容量范围:0.47 µF 至 15000 µF
    - 温度范围:-55°C 至 +105°C
    - 容差:±20%
    - 泄漏电流:不超过 0.03CV 或 4 µA,两者中较大的一个值
    - 损耗角正切(tan δ):最大值见下表
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    三、产品特点和优势


    UPW系列铝电解电容器具备以下显著特点和优势:
    - 体积小:相比其他型号,UPW系列的体积更小,有助于减少电路板占用空间。
    - 低阻抗:适合高频率应用,可以提供更好的滤波效果。
    - 高可靠性:经过长期试验验证,可在极端条件下长时间稳定工作。
    - 符合RoHS标准:对环保有要求的应用场合特别适用。

    四、应用案例和使用建议


    UPW系列铝电解电容器适用于各种电源管理应用,例如:
    - 开关电源:提高电源转换效率和稳定性。
    - 汽车电子:适应宽温度范围,提高系统可靠性。
    - 消费电子产品:体积小、集成度高的特性使其成为便携式设备的理想选择。
    使用建议:
    - 确保电容器在规定的工作电压范围内使用。
    - 适当考虑电容器周围的散热条件,以确保长期稳定运行。

    五、兼容性和支持


    UPW系列铝电解电容器具有良好的兼容性,可与其他标准电子元器件配套使用。制造商提供了详尽的技术支持,包括样品测试、批量生产和售后技术支持服务。具体型号参数和详细尺寸请参阅技术手册第20页和21页。

    六、常见问题与解决方案


    1. 问题:电容器在高温环境下工作不正常
    - 解决方案:确认电容器工作在规定的温度范围内。如需要,可以选用专门设计用于高温环境的产品。
    2. 问题:电容器安装后出现漏电现象
    - 解决方案:检查安装是否有误,确认连接稳固。必要时,清洁接触面并重新焊接。
    3. 问题:电容器在高频环境下表现不佳
    - 解决方案:使用额定值高于需求的电容器,并保证电容器安装位置远离干扰源。

    七、总结和推荐


    总体而言,UPW系列铝电解电容器是一款集高性能与高可靠性的电子元器件。它体积小、阻抗低,且适用于广泛的温度范围,尤其适合在恶劣环境中使用。鉴于其卓越的性能和广泛应用前景,强烈推荐在需要高性能电容器的项目中使用该系列产品。

UPW1E681MPD1TD参数

参数
电容值 680μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.22A@ 100kHz,915mA@ 120Hz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1E681MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1E681MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1E681MPD1TD UPW1E681MPD1TD数据手册

UPW1E681MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1469
10+ ¥ 2.384
100+ ¥ 2.1361
500+ ¥ 2.1361
1000+ ¥ 2.0979
2000+ ¥ 2.0979
4000+ ¥ 2.0979
库存: 156
起订量: 21 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.84
