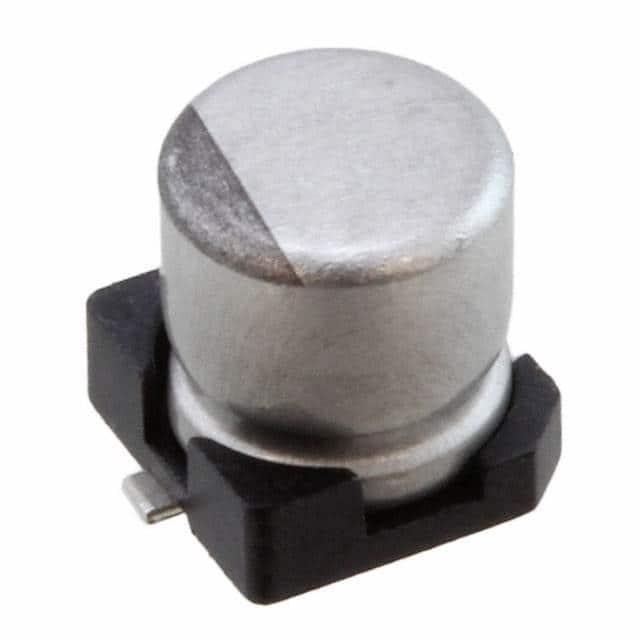

UCM1H100MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 2000h@ 105°C 42.5mA@ 120Hz,85mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: 647-UCM1H100MCL6GS
供应商: Mouser
标准整包数: 1

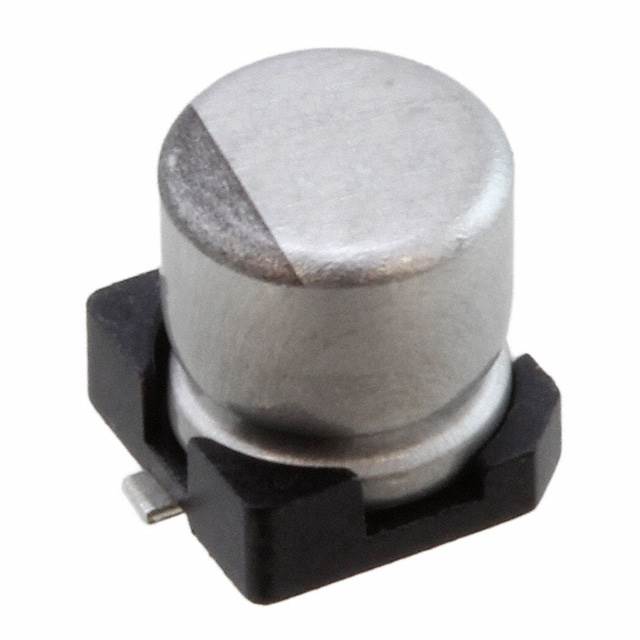

NICHICON 铝电解电容 UCM1H100MCL6GS

UCM1H100MCL6GS概述

    高质量文章:铝电解电容器——CAT.8100H型号

    一、产品简介


    本篇将对CAT.8100H型铝电解电容器进行全面的技术介绍。该电容器专为高频率电路设计,特别适用于自动贴片机上的载带供应。其具有较低的阻抗特性,可在-55°C到+105°C的温度范围内稳定工作,且符合RoHS指令(2011/65/EU)和AEC-Q200标准。

    二、技术参数


    | 技术指标 | 参数 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 10µF 至 2200µF |
    | 容量公差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 应用额定电压2分钟后,泄漏电流不大于0.01CV(微安) |
    | tan δ 最大值 | 0.10 (50V) |
    | 稳定性 | 温度变化下阻抗比ZT/Z20 最大值为2到4 |
    | 负载寿命 | 恒温105°C储存1000小时后,在20°C进行电压处理,需满足耐久特性 |

    三、产品特点和优势


    CAT.8100H型电容器具备以下显著特点:
    - 宽泛的工作温度范围:能适应严苛的工业和汽车应用环境。
    - 低阻抗特性:适合高频电路设计,提高效率并降低损耗。
    - 高容量范围:满足不同电路需求。
    - 出色的稳定性:即使在极端温度下也能保持优异性能。
    - 环保合规:符合RoHS和AEC-Q200标准,确保无毒、无害。

    四、应用案例和使用建议


    CAT.8100H型电容器广泛应用于汽车电子、工业自动化及通信设备等领域。例如,在汽车电子控制系统中,它被用于电源滤波和平滑电路。在工业自动化设备中,则用作能量存储元件。为了最大限度地发挥其性能,建议按照推荐的焊接条件进行安装,确保电气连接稳定可靠。

    五、兼容性和支持


    - 兼容性:CAT.8100H与各类自动贴片机兼容,易于集成到生产线上。
    - 支持服务:如有需求,可联系供应商获取详细的技术文档和支持服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后泄漏电流偏高 | 检查安装工艺是否符合要求;确认是否存在物理损坏 |
    | 在低温环境中阻抗不稳定 | 确保工作环境温度符合标准;检查电路布局是否合理 |
    | 长期负载寿命不足 | 进行定期维护,更换老化的电容器 |

    七、总结和推荐


    总体来看,CAT.8100H型铝电解电容器是一款性能卓越、用途广泛的电子元件。其宽泛的工作温度范围、稳定的性能表现使其成为众多应用领域的理想选择。我们强烈推荐将其用于需要高性能和高可靠性的场合。

UCM1H100MCL6GS参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 42.5mA@ 120Hz,85mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 4.3mm*4.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCM1H100MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCM1H100MCL6GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCM1H100MCL6GS UCM1H100MCL6GS数据手册

UCM1H100MCL6GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.2415 ¥ 2.0407
100+ $ 0.2174 ¥ 1.8366
500+ $ 0.1661 ¥ 1.4035
1000+ $ 0.149 ¥ 1.2594
2000+ $ 0.135 ¥ 1.1408
4000+ $ 0.121 ¥ 1.0221
10000+ $ 0.1102 ¥ 0.9309
24000+ $ 0.1008 ¥ 0.8518
库存: 3628
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.27
