UHD1C471MPD6TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 4000h@ 105°C 1.03A@ 100 kHz,772.5mA@ 120Hz 通孔安装 10mm*12.5mm*14mm
供应商型号: M-UHD1C471MPD6TD
供应商: Future
标准整包数: 500

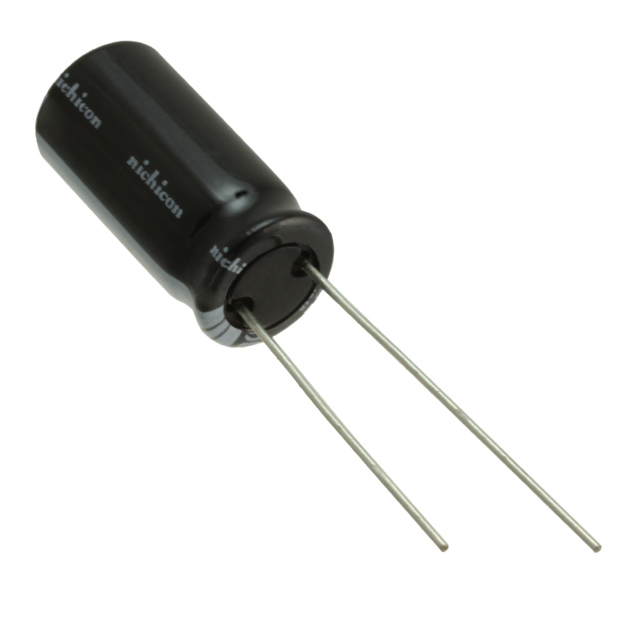

NICHICON 铝电解电容 UHD1C471MPD6TD

UHD1C471MPD6TD概述

    铝电解电容器CAT.8100H UHD:高纹波低阻抗铝电解电容器

    1. 产品简介


    铝电解电容器CAT.8100H UHD是一款高性能的铝电解电容器,具备高纹波电流承载能力和低阻抗特性。它特别适用于高频工作环境,如开关电源、逆变器和LED驱动器等领域。CAT.8100H UHD不仅在高频下具有较低的阻抗,还拥有较小的外壳尺寸和良好的稳定性,符合RoHS环保标准。

    2. 技术参数


    - 温度范围: –40°C 至 +105°C
    - 额定电压范围: 6.3V 到 50V
    - 额定电容范围: 22µF 至 6800µF
    - 电容公差: ±20%
    - 漏电流: 在120Hz和20°C条件下,漏电流不超过0.01CV 或3µA,以较大者为准
    - 损耗角正切 (tan δ): 额定电压下的最大值为2%
    - 使用寿命: 在105°C下运行时,经过DC偏置加额定纹波电流5000小时后(对于特定尺寸的样品,时间可能不同),容量变化不超过初始值的±25%,漏电流变化不大于初始值,阻抗比ZT/Z20不超过2倍
    - 结构: 径向引线型,符合RoHS标准

    3. 产品特点和优势


    - 低阻抗: 在高频范围内表现出较低的阻抗,适用于高频电路。
    - 高纹波电流承载能力: 能够承受较高的纹波电流,提高系统稳定性。
    - 小尺寸: 较小的外壳尺寸使得其能够在紧凑的设计中广泛应用。
    - 高可靠性: 符合Reliability Center for Electronic Component认证,确保高可靠性和长寿命。
    - 环保合规: 满足RoHS环保要求,无铅设计。

    4. 应用案例和使用建议


    CAT.8100H UHD广泛应用于需要高纹波电流承载能力和低阻抗的场合,例如开关电源、逆变器、LED驱动器、变频器和其他高频电路。在设计时,建议考虑以下几点:
    - 散热管理: 尽管其具有良好的稳定性,但高温环境下仍需合理设计散热机制。
    - 纹波电流选择: 选择合适的额定纹波电流以确保系统稳定运行。
    - 布局考虑: 在PCB设计时,尽量将CAT.8100H UHD放置在靠近负载的位置,减少走线长度,降低ESR的影响。

    5. 兼容性和支持


    - 兼容性: CAT.8100H UHD可与多种高频电路和逆变器兼容,具体使用需参考制造商的指南。
    - 支持: 供应商提供详尽的技术文档和客户支持,以确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 产品出现容量下降或阻抗增加。
    - 解决方案: 检查工作环境是否超出温度范围,或者是否有过载情况。必要时进行更换或重新设计。
    - 问题2: 纹流电流超出额定值。
    - 解决方案: 调整电路设计,确保工作在额定纹流电流范围内,避免过载。
    - 问题3: 产品发热严重。
    - 解决方案: 检查散热机制是否有效,必要时增加散热片或其他冷却措施。

    7. 总结和推荐


    总体而言,铝电解电容器CAT.8100H UHD是一款高性能的产品,适合在高频、高纹波电流的应用场景中使用。其低阻抗、高可靠性及小尺寸等特点使其在市场上具备很强的竞争优势。如果您正在寻找一款能在苛刻环境下表现优异的铝电解电容器,CAT.8100H UHD绝对值得考虑。

UHD1C471MPD6TD参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 1.03A@ 100 kHz,772.5mA@ 120Hz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UHD1C471MPD6TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHD1C471MPD6TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHD1C471MPD6TD UHD1C471MPD6TD数据手册

UHD1C471MPD6TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1389 ¥ 1.1735
1500+ $ 0.1331 ¥ 1.1247
2500+ $ 0.132 ¥ 1.1154
7500+ $ 0.1298 ¥ 1.0968
12500+ $ 0.1276 ¥ 1.0782
库存: 5500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 586.75
直接购买
加入购物车
