首页  >  产品百科  >  UPW1V101MPD1TD

UPW1V101MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 3000h@ 105°C 360.75mA@ 120Hz 通孔安装 8mm*11.5mm*13mm
供应商型号: 1818602
供应商: 海外现货
标准整包数: 1

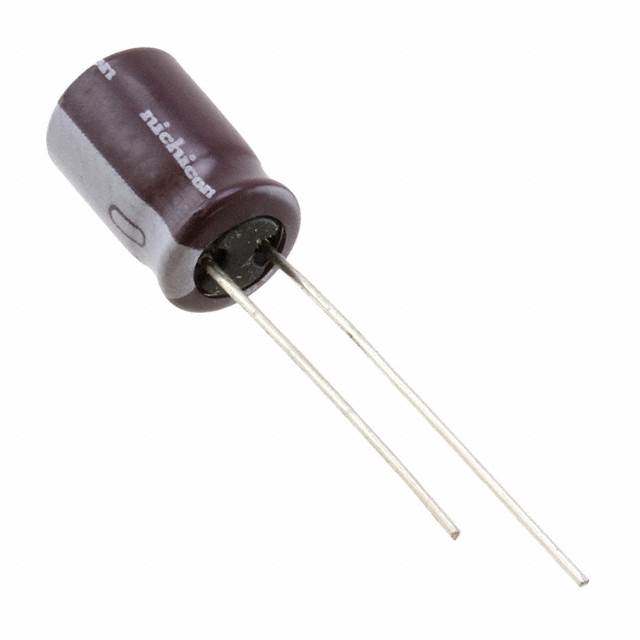

NICHICON 铝电解电容 UPW1V101MPD1TD

UPW1V101MPD1TD概述

    铝电解电容器 —— UPW 系列

    产品简介


    铝电解电容器 UPW 系列是小型化、低阻抗且高可靠性的开关电源专用电容器。相较于 UPM 系列,UPW 系列拥有更小的外形尺寸和更低的阻抗,适用于需要高性能和高稳定性的应用场合。它具有低阻抗和高可靠性,经过2000至8000小时的测试验证。UPW 系列还符合RoHS指令(2011/65/EU, (EU)2015/863),并满足 AEC-Q200标准。

    技术参数


    - 额定电压范围: 6.3V 至 450V
    - 额定电容范围: 0.47μF 至 15000μF
    - 电容公差: ±20%
    - 最大漏电流: 见下表
    - 损耗角正切值 (tan δ): 见下表
    - 温度范围: -55°C 至 +105°C (-40°C 至 +105°C, 160V 至 400V), -25°C 至 +105°C (450V)
    - 使用寿命: 在特定条件下,经过不同时间的高温测试
    - 封装形式: 径向引线型
    - 兼容 RoHS 指令: 是
    - AEC-Q200 符合性: 是
    | 额定电压(V) | 额定电容(μF) | 尺寸代码 (φD×L mm) | tan δ (最大) | 泄漏电流(μA) | 阻抗 (Ω)最大 | 额定纹波电流 (mArms) |
    ||
    | 6.3 | 22 | 5×11 | 0.22 | 4.158 | 0.60 | 180 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 小型化设计: UPW 系列比 UPM 系列拥有更小的外形尺寸。
    2. 低阻抗: 具有非常低的阻抗特性,提高效率和稳定性。
    3. 高可靠性: 经过长时间老化测试,确保长期可靠使用。
    4. 高耐温性: 宽广的工作温度范围,适应各种恶劣环境。
    5. 环保合规: 符合 RoHS 和 AEC-Q200标准。

    应用案例和使用建议


    1. 开关电源: 在高频、大功率开关电源中,UPW 系列可以有效降低电源纹波和噪音,提升系统整体性能。
    2. 通信设备: 在通信设备中,这些电容器可确保系统的稳定运行,特别是在高速率传输和处理大量数据时。
    3. 工业控制: 在自动化控制系统中,这些电容器可以提高系统的可靠性和耐用性。
    4. 建议使用: 为了优化性能,在安装时请注意正确的电路布局和散热设计。确保使用过程中符合规定的环境条件。

    兼容性和支持


    UPW 系列与其他电子元器件的兼容性良好,可以轻松集成到各种电路板设计中。厂商提供全面的技术支持,包括详细的用户手册、常见问题解答以及技术支持热线。

    常见问题与解决方案


    1. 问题: 电容器漏电流过大
    - 解决方案: 检查安装是否正确,确保连接紧固且无短路情况。检查是否超过了规定的温度范围或工作电压。
    2. 问题: 纹波电流超标
    - 解决方案: 使用符合规格的纹波电流限制,确保设计中的纹波电流不超出最大允许值。适当增加外部滤波元件以减少纹波。
    3. 问题: 寿命不足
    - 解决方案: 确保工作条件不超过额定值,避免过载和频繁波动。遵循正确的存储和运输方式以延长使用寿命。

    总结和推荐


    UPW 系列铝电解电容器凭借其小型化、低阻抗和高可靠性等特点,成为现代电力电子应用的理想选择。通过广泛的应用测试和高可靠性验证,这些电容器在各种环境中都能保持优异性能。因此,我强烈推荐使用 UPW 系列电容器来提升您的设备性能和可靠性。

UPW1V101MPD1TD参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 360.75mA@ 120Hz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1V101MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V101MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V101MPD1TD UPW1V101MPD1TD数据手册

UPW1V101MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1267
10+ ¥ 1.0106
100+ ¥ 0.8536
500+ ¥ 0.8194
1000+ ¥ 0.7648
2000+ ¥ 0.7512
4000+ ¥ 0.7512
库存: 3513
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.1
