首页  >  产品百科  >  UPJ1V121MPD6TD

UPJ1V121MPD6TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 35V ±20% 3000h@ 105°C 375mA@ 120Hz,555mA@ 10kHz 通孔安装 10mm(长度)*14mm(高度)
供应商型号: 493-11651-1-ND
供应商: Digi-Key
标准整包数: 1

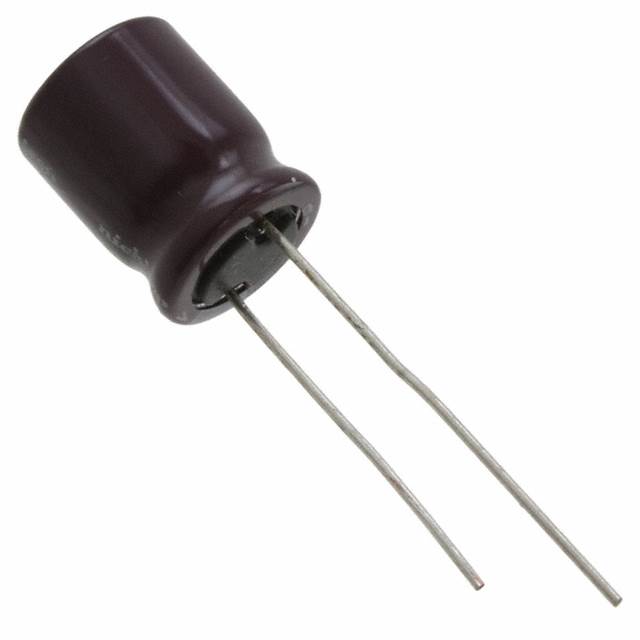

NICHICON 铝电解电容 UPJ1V121MPD6TD

UPJ1V121MPD6TD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS - UPJ SERIES

    产品简介


    UPJ系列铝电解电容器是专为开关电源设计的低阻抗、高可靠性电容器。这些电容器具有卓越的长期寿命表现,可在105℃下承受长达5000小时的额定负载,对于较小尺寸的型号,其寿命要求为3000小时或2000小时(具体视型号而定)。UPJ系列电容器适用于多种场合,尤其是开关电源,其容量范围涵盖1至15000微法拉,符合JIS标准E12系列的数值。
    UPJ系列电容器还符合RoHS指令(2011/65/EU及(EU)2015/863),保证环保无铅生产。它们采用径向引脚设计,配备PET套管和无铅焊锡线,确保耐用性和安全性。

    技术参数


    核心规格
    - 类别温度范围: –55℃至+105℃(6.3至100V),–40℃至+105℃(160至400V),–25℃至+105℃(450V)
    - 额定电压范围: 6.3至450伏特
    - 额定容量范围: 1至15000微法拉
    - 容差: ±20%(120Hz,20℃)
    电气特性
    - 漏电流: 额定电压下1分钟内测量,不超过0.03CV或4μA,以较大者为准。
    - 损耗角正切(tan δ): 在不同额定电压下的最大值为0.25(450V)。
    - 阻抗比: 温度变化引起的阻抗变化有详细规定。
    - 纹波电流额定值: 额定纹波电流在不同频率和温度条件下有明确限定。
    工作环境
    - 使用寿命: 根据容量和电压,寿命可达数千小时,需遵循特定的工作条件。
    - 端子直径: 根据尺寸代码,如φd=0.8毫米(L>25时)。

    产品特点和优势


    UPJ系列铝电解电容器以其低阻抗和高可靠性著称,能够显著提高开关电源系统的效率并延长使用寿命。其主要优势如下:
    1. 长寿命设计: 满足严格的使用寿命要求,适合长时间运行的工业应用。
    2. 广泛的适用性: 从1微法拉到15000微法拉的广泛容量选择,满足各种电路需求。
    3. 符合环保标准: 完全符合RoHS指令,减少对环境的影响。
    4. 高效的热管理: 特殊的结构设计帮助改善散热效果,提升整体性能。

    应用案例和使用建议


    典型应用
    - 开关电源: UPJ系列电容器被广泛应用于开关电源中,用于滤波和能量存储。
    - 工业设备: 如变频器、逆变器等设备需要高可靠性的储能元件。
    - 消费电子: 符合小型化趋势的设备同样可以受益于这些高性能电容器。
    使用建议
    - 安装方向: 为了确保最佳性能和寿命,请按照制造商推荐的方向安装电容器。
    - 散热管理: 在高温环境下使用时,考虑额外的散热措施,比如增加散热片或降低负载。

    兼容性和支持


    UPJ系列电容器可与其他标准电子元件无缝集成,并且厂商提供详尽的技术支持文档和售后服务。购买者可通过官方渠道获取技术支持和维修服务。

    常见问题与解决方案


    问题1: 电容器出现过早失效
    解决方法: 检查是否超出了规定的温度或电压限制。必要时请参考手册调整电路设计。
    问题2: 纹波电流超出额定值
    解决方法: 使用更高额定值的电容器替换当前组件,或者优化电路设计以减少纹波电流。
    问题3: 无法找到合适的替代品
    解决方法: 联系供应商的技术支持团队,他们可以根据您的具体需求推荐合适的替代型号。

    总结和推荐


    总体而言,UPJ系列铝电解电容器是一款出色的电力解决方案,特别适合需要高性能和高可靠性的应用场合。凭借其优越的技术参数、广泛的应用领域以及良好的客户支持,这款产品值得高度推荐。无论是新项目开发还是现有系统的升级,UPJ系列都是一个理想的选择。

UPJ1V121MPD6TD参数

参数
电容值 120μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 375mA@ 120Hz,555mA@ 10kHz
工作寿命 3000h@ 105°C
长*宽*高 10mm(长度)*14mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPJ1V121MPD6TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1V121MPD6TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1V121MPD6TD UPJ1V121MPD6TD数据手册

UPJ1V121MPD6TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 4.9559
10+ $ 0.3864 ¥ 3.2651
50+ $ 0.2832 ¥ 2.3928
100+ $ 0.2736 ¥ 2.1711
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.95
直接购买
加入购物车
