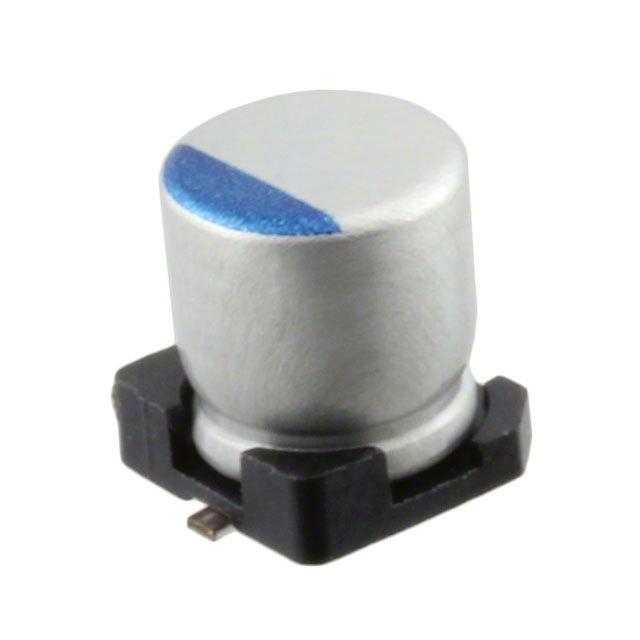

UCJ1E220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 25V ±20% 14Ω 2000h@ 125°C 47.5mA@ 120Hz,95mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*9mm
供应商型号: AV-A-UCJ1E220MCL1GS
供应商: Avnet
标准整包数: 800
NICHICON 铝电解电容 UCJ1E220MCL1GS

UCJ1E220MCL1GS概述


    产品简介


    CAT.8100H是一款高性能铝电解电容器,专为需要高可靠性和宽温度范围的应用而设计。这种电容器采用芯片类型设计,适用于自动贴装机,具备出色的电气特性和稳定性。它广泛应用于消费电子、通信设备、工业控制和汽车电子等领域。

    技术参数


    尺寸
    - 标准尺寸:6.3 × 8.7 mm, 8 × 10 mm, 10 × 10 mm
    - 高度:0.5至0.8 mm(适用于所有型号)
    电气特性
    - 额定电压范围:10V至50V
    - 额定容量范围:10 µF 至 470 µF
    - 容量公差:±20%
    - 损耗角正切 (tan δ):最大0.32 @ 120 Hz, 20°C
    - 泄漏电流:额定电压下1分钟内不超过0.03CV 或 4 µA(以较大者为准)
    - 额定纹波电流:100 kHz时最大1.5 A rms
    温度特性
    - 工作温度范围:-40°C 至 +125°C
    - 低温度损耗特性:在-40°C条件下测试后满足指定值
    - 稳定性:在高温下存放1000小时后仍能保持额定性能

    产品特点和优势


    特点
    - 高可靠性:符合AEC-Q200标准,适用于严苛环境。
    - 低温度特性:-40°C条件下仍能提供稳定性能。
    - 广泛的温度适应性:可在极端温度环境下稳定运行。
    - 优异的耐久性:长期储存和高温条件下的使用寿命长。
    - 高电气性能:低损耗角正切(tan δ)和优良的纹波电流承受能力。
    优势
    - 紧凑设计:多种尺寸可选,易于集成到各种应用中。
    - 灵活性:广泛适用的电压和容量范围,适合不同需求。
    - 长寿命:卓越的耐热性和抗老化性能,延长设备的使用寿命。

    应用案例和使用建议


    应用案例
    - 消费电子:便携式充电器、智能手机和平板电脑中的电源管理模块。
    - 通信设备:路由器、交换机和其他网络设备的电源滤波。
    - 工业控制:工业自动化系统中的电源稳压和信号滤波。
    - 汽车电子:车载音响系统、电池管理系统等。
    使用建议
    - 在使用CAT.8100H电容器时,应注意根据具体应用选择合适的尺寸和容量。
    - 为了确保最佳性能,在高温和高湿度环境下需进行适当的散热处理。
    - 由于电容器具有一定的泄漏电流,建议在应用中考虑额外的保护措施,如使用外部保险丝或TVS二极管。

    兼容性和支持


    兼容性
    - 自动贴装:适用于自动贴装机,提升生产效率。
    - RoHS合规:符合欧盟RoHS指令,环保无铅。
    - AEC-Q200认证:满足汽车电子领域的严格要求。
    厂商支持
    - 技术支持:请联系厂商获取详细的技术文档和支持服务。
    - 维护信息:厂商提供详细的维护指导,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:电容器安装后出现异常发热。
    - 解决方案:检查电路是否正常工作,确认电容器的额定电压和电流是否匹配应用需求。适当增加散热片或风扇以改善散热效果。
    2. 问题:电容器的容量和电气特性随时间下降。
    - 解决方案:定期检查电容器的工作状态,及时更换失效的电容器。确保电容器工作在规定的温度范围内,并进行适当的散热处理。
    3. 问题:电容器外观损坏。
    - 解决方案:检查电容器是否有机械损伤或腐蚀迹象,避免接触潮湿环境。确保电容器安装在合适的位置,避免暴露于恶劣环境中。

    总结和推荐


    CAT.8100H铝电解电容器以其紧凑的设计、宽泛的工作温度范围和高可靠性,在众多应用中展现出卓越的性能。对于需要长时间稳定工作的设备而言,这款电容器无疑是一个理想的选择。虽然初期投资可能略高,但其出色的表现和长寿命可以显著降低整体维护成本,从而提高系统的可靠性和性价比。因此,我们强烈推荐将CAT.8100H电容器用于需要高可靠性、宽温度范围和紧凑设计的应用场景。

UCJ1E220MCL1GS参数

参数
电容值 22μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 14Ω
纹波电流 47.5mA@ 120Hz,95mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 6.6mm*6.6mm*9mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售

UCJ1E220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCJ1E220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCJ1E220MCL1GS UCJ1E220MCL1GS数据手册

UCJ1E220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1771 ¥ 1.5677
3200+ $ 0.1694 ¥ 1.4993
5600+ $ 0.1593 ¥ 1.4102
11200+ $ 0.1541 ¥ 1.3638
16800+ $ 0.1492 ¥ 1.3204
28000+ $ 0.1454 ¥ 1.2872
64000+ $ 0.1237 ¥ 1.0947
库存: 8000
起订量: 1600 增量: 800
交货地:
最小起订量为:800
合计: ¥ 1254.16
