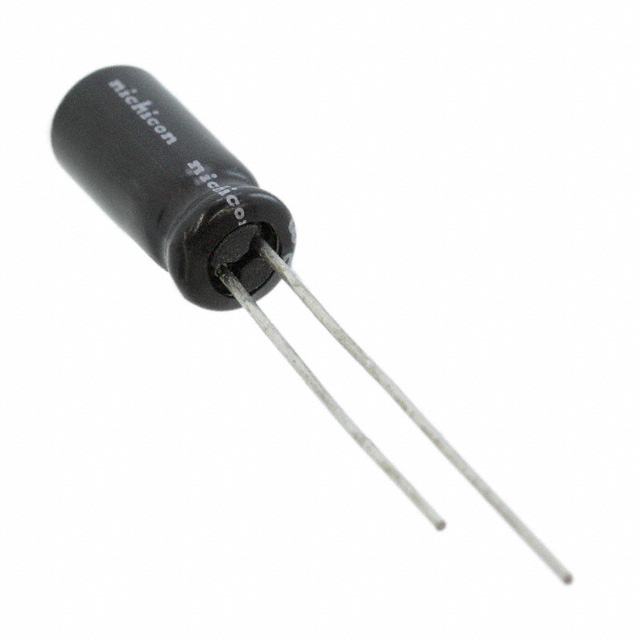

UVP1E100MDD1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 25V ±20% 2000h@ 85°C 42mA@ 120Hz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: N-UVP1E100MDD1TA
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UVP1E100MDD1TA

UVP1E100MDD1TA概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于娱乐电子设备中的标准双极性系列电容器。这类电容器符合RoHS指令(2011/65/EU)和欧盟修订版(EU)2015/863。其主要功能是为电路提供稳定的电容值,并能够在各种条件下保持其性能。由于其出色的耐久性和可靠性,铝电解电容器被广泛用于音频设备、电视、显示器以及其他需要稳定电源管理的电子产品中。

    2. 技术参数


    - 额定电压范围:6.3至100V
    - 额定电容范围:1至6800µF
    - 电容容差:±20%
    - 漏电流:在20°C条件下,施加额定电压5分钟后不超过0.03CV或3µA(取两者中的较大者)
    - 损耗角正切(tan δ):最大0.26(6.3V),0.10(100V)
    - 耐久性:当电容器在85°C条件下存储1000小时后,在20°C条件下进行电压处理时,能符合规定条件
    - 标记:白色字符打印在黑色套筒上

    3. 产品特点和优势


    - 环保材料:采用无铅引线和无铅PET套筒,符合RoHS标准,有助于减少环境污染。
    - 宽温度范围:-40至+85°C的工作温度范围,确保在极端环境下也能正常工作。
    - 高可靠性:经过严格的质量控制和测试,确保在高频率、高电流应用中表现稳定。
    - 优异的阻抗比:在不同额定电压下具有良好的阻抗比性能,特别适用于高频电路设计。

    4. 应用案例和使用建议


    - 应用案例:常用于音响设备的滤波电路中,能够有效减少噪音并提供稳定的电源输出。
    - 使用建议:在设计电路时,应根据具体的应用需求选择合适的额定电压和电容值。例如,在高电流电路中应选择较高额定电压的型号以避免过载。

    5. 兼容性和支持


    - 兼容性:与多种电子设备和电路板兼容,适合于各种标准焊接工艺。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电容器出现漏电流过大的情况。
    - 解决方案:检查电容器的额定电压是否与实际工作电压匹配,必要时更换更高额定电压的型号。

    - 问题2:电容器在高温环境下性能下降。
    - 解决方案:尽量将电容器安装在通风良好的位置,避免长时间暴露在高温环境中。

    7. 总结和推荐


    综上所述,这款铝电解电容器凭借其广泛的额定电压范围、宽泛的温度适应能力、环保的材料使用以及可靠的耐久性,使其成为各类娱乐电子设备的理想选择。其优秀的性价比和良好的市场口碑,强烈推荐给需要高性能电容器的设计工程师和技术采购人员。

UVP1E100MDD1TA参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 42mA@ 120Hz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UVP1E100MDD1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1E100MDD1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1E100MDD1TA UVP1E100MDD1TA数据手册

UVP1E100MDD1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ $ 0.0827 ¥ 0.7028
库存: 1962
起订量: 1300 增量: 1
交货地:
最小起订量为:1300
合计: ¥ 913.64
