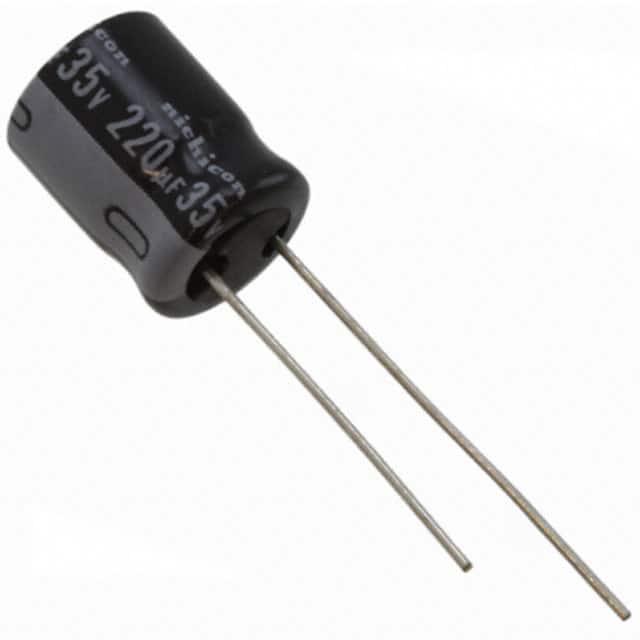

UVR1V221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 35V ±20% 20mΩ 2000h@ 85°C 385mA@ 120Hz,577.5mA@ 10kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: 3464783
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UVR1V221MPD

UVR1V221MPD概述

    # 铝电解电容器CAT.8100D VR系列技术手册

    产品简介


    铝电解电容器CAT.8100D VR系列是一种迷你尺寸的径向引线型铝电解电容器,具备低阻抗特性。它比同类的VX系列小一号,符合RoHS标准(2011/65/EU)。这类电容器广泛应用于消费电子产品、电源管理设备以及各种需要高稳定性的场合。

    技术参数


    主要规格
    - 温度范围:-40至+85°C(6.3V到400V),-25至+85°C(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.1至33000µF
    - 容量误差:±20%(120Hz,20°C)
    - 引线类型:径向引线
    - 焊接方式:无铅焊接
    性能参数
    - 泄漏电流:最大为0.03CV或4μA,具体取决于额定电压
    - 损耗角正切(tan δ):不同额定电压下有不同的损耗角正切值,例如10V时为0.24
    - 低温度稳定性:在-40°C时的电容变化不超过初始值的200%
    工作环境
    - 这类电容器适用于高温环境下长期使用,经过高温(85°C)无负载储存1000小时后,再进行电压处理测试,能够满足规定的耐久特性要求。

    产品特点和优势


    唯一性
    - 迷你尺寸设计:较VX系列小一个型号,适用于空间受限的应用场合
    - 无铅焊接:符合环保标准,减少环境污染
    - 高可靠性:通过多项耐久性测试,确保长时间稳定运行
    市场竞争力
    - 优异的温度适应能力:能够在极端温度下正常工作
    - 符合RoHS指令:无毒害物质,适用于对环保要求较高的应用领域

    应用案例和使用建议


    典型应用
    - 用于电源电路中的滤波和储能
    - 消费电子产品中的电压调节和噪声抑制
    使用建议
    - 在选择电容器时,需根据具体应用场景和系统需求来确定额定电压和容量
    - 尽量避免高温环境下长时间的过度负荷使用,以延长使用寿命

    兼容性和支持


    兼容性
    - 本产品可与标准PCB布局配合使用,同时支持无铅焊接,易于集成于各类电路板中
    支持
    - 产品供应商提供详细的技术文档和客服支持,如有问题可及时咨询

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器安装后不工作 | 检查焊接连接是否牢固,确认电路图正确无误 |
    | 容量下降过快 | 检查是否存在过热情况,如有则降低工作温度或减少负载 |

    总结和推荐


    综合评估
    - 优点:尺寸紧凑,可靠性高,适用温度范围广,符合环保标准
    - 适用性:适合用于对体积要求严格的场合,如移动设备和小型电子设备中
    推荐
    - 推荐:基于其出色的特性和广泛的适用性,我们强烈推荐这款电容器应用于需要高性能且环保的产品中。

UVR1V221MPD参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 2000h@ 85°C
纹波电流 385mA@ 120Hz,577.5mA@ 10kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UVR1V221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1V221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1V221MPD UVR1V221MPD数据手册

UVR1V221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.3908
10+ ¥ 1.2475
100+ ¥ 1.0536
500+ ¥ 0.944
1000+ ¥ 0.944
库存: 1759
起订量: 41 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.47
直接购买
加入购物车
