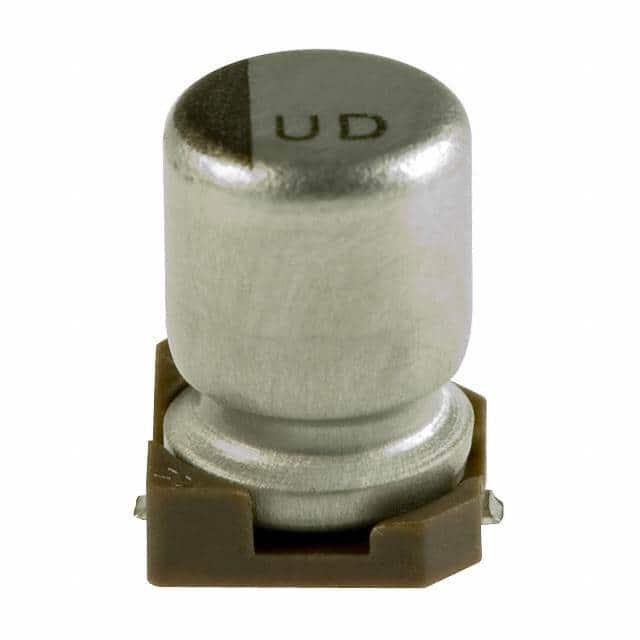

UUD1A220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 10V ±20% 2000h@ 105°C 40mA@ 120Hz 贴片安装 4.3mm*4.3mm*5.8mm
供应商型号: CSJ-ST33423874
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UUD1A220MCL1GS

UUD1A220MCL1GS概述

    铝电解电容器技术手册

    产品简介


    本产品为铝电解电容器(A222CUD、A2100VUD系列),具有低阻抗的特点。适用于高密度PC板表面安装及自动组装机装配。适用于温度范围从-55°C至+105°C,可承受6.3V到50V的额定电压,容值范围在1μF到1500μF之间。电容器符合RoHS指令2011/65/EU,具有出色的稳定性及耐久性。主要用于电源管理、通信设备、汽车电子、工业自动化等领域。

    技术参数


    - 额定电压范围: 6.3V 至 50V
    - 额定容值范围: 1μF 至 1500μF
    - 容值公差: ±20%
    - 漏电流: 在20°C下施加额定电压2分钟后,漏电流不超过0.01CV 或3μA(以较高者为准)
    - 损耗角正切 (tan δ): 最大0.12(16V)至0.26(6.3V)
    - 稳定性和耐久性: 在105°C条件下存储1000小时,随后进行JIS C 5101-4规定的电压处理后,应满足上述标准。
    - 端子设计: 端子设计便于表面贴装,支持高温回流焊接。

    产品特点和优势


    - 低阻抗: 低阻抗设计提高了效率,减少了热损失。
    - 宽温度范围: 工作温度范围宽,适用于各种恶劣环境。
    - 耐高温: 能够承受高达105°C的工作温度,适合高温应用。
    - 良好的稳定性: 具备优异的温度稳定性,确保在不同条件下的可靠运行。
    - 环保材料: 符合RoHS指令,无有害物质,绿色环保。
    - 易于装配: 适用于自动贴片机,提高生产效率。

    应用案例和使用建议


    - 电源管理: 在开关电源中,可以有效滤波和稳压,减少电源纹波,提升整体效率。
    - 通信设备: 在高频通信设备中,能够稳定工作并抑制噪声干扰。
    - 汽车电子: 在汽车动力系统和控制单元中,具备高温适应性,增强可靠性。
    - 工业自动化: 在复杂环境中,能够长时间稳定工作,确保系统的连续性和可靠性。
    使用建议:
    - 在组装时注意焊锡温度和时间,避免过度焊接导致电容器损坏。
    - 尽量选择合适的容值和电压等级,避免过压或欠压情况发生。
    - 定期检查和维护,确保电容器工作在最佳状态。

    兼容性和支持


    - 兼容性: 支持广泛的电压和容值配置,可与其他同类电容器和设备良好兼容。
    - 支持: 厂商提供详细的技术文档和专业咨询,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    - 问题: 电容器表面出现异常发热现象。
    - 解决方案: 检查电容器是否工作在额定电压和容值范围内,排除过载情况。
    - 问题: 电容器在焊接过程中出现裂纹。
    - 解决方案: 确保焊接工艺符合标准,适当调整焊接温度和时间。
    - 问题: 电容器工作时噪音增加。
    - 解决方案: 检查电路是否有干扰源,必要时更换更高品质的电容器。

    总结和推荐


    铝电解电容器A222CUD和A2100VUD系列以其低阻抗、宽温度范围和良好的稳定性等特点,在多种应用领域表现出色。其环保设计和兼容性使其成为市场上值得信赖的产品。鉴于其多功能性和可靠性,我们强烈推荐在相关项目中使用这些电容器。

UUD1A220MCL1GS参数

参数
电容值 22μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 40mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 4.3mm*4.3mm*5.8mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUD1A220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1A220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1A220MCL1GS UUD1A220MCL1GS数据手册

UUD1A220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
