UVP1J4R7MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 63V ±20% 2000h@ 85°C 34mA@ 120Hz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: N-UVP1J4R7MED1TD
供应商: 云汉优选
标准整包数: 1

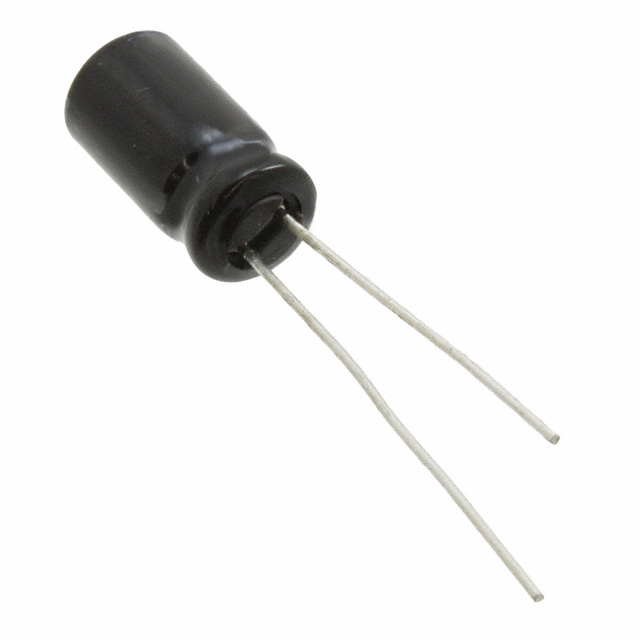

NICHICON 铝电解电容 UVP1J4R7MED1TD

UVP1J4R7MED1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于娱乐电子设备的标准双极性系列电容器。它们采用无铅引线和无铅PET套管,符合RoHS指令(2011/65/EU和2015/863/EU),适用于广泛的电子产品中,特别是在需要高可靠性、稳定性及较低温度下工作的应用场合。

    技术参数


    以下是该铝电解电容器的主要技术规格:
    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1μF 至 6800μF
    - 电容容差:±20%(120Hz,20°C)
    - 泄漏电流:在20°C下施加额定电压5分钟后,泄漏电流不超过0.03CV 或 3µA,取较大值。
    - 损耗角正切(tan δ):见下表
    - 寿命:在85°C条件下储存1000小时后,再在20°C条件下进行电压处理,需满足规定的耐久性特征。
    - 标记:白色字母打印在黑色套管上。
    | 额定电压 (V) | tan δ (最大值) |

    | 6.3 | 0.26 |
    | 10 | 0.24 |
    | 16 | 0.22 |
    | 25 | 0.20 |
    | 35 | 0.16 |
    | 50 | 0.14 |
    | 63 | 0.12 |
    | 100 | 0.10 |

    产品特点和优势


    1. 双极性设计:适用于要求较高的稳定性与耐久性的娱乐电子设备。
    2. 无铅材料:环保,且符合RoHS标准。
    3. 宽温范围:能够在极端环境下稳定工作,具有良好的低温稳定性。
    4. 低漏电流:在不同工作条件下的漏电流都较小,有助于减少不必要的功率损耗。
    5. 长期可靠性:在恶劣环境下仍能保持长期可靠的性能。

    应用案例和使用建议


    - 音响系统:音频放大器中常用的滤波电容器,可提高音质。
    - 电视和显示器:用于电源管理和滤波电路。
    - 汽车音响:由于需要在恶劣的环境中稳定工作,双极性铝电解电容器是理想选择。
    使用建议:
    - 在高温环境下使用时,注意散热措施以延长电容器的使用寿命。
    - 定期检查电容器的电容值和漏电流,确保其正常运行。

    兼容性和支持


    - 该产品与其他标准电子设备兼容。
    - 厂商提供技术支持和保修服务,确保客户能够顺利使用并维护这些电容器。

    常见问题与解决方案


    1. 电容值变化
    - 解决方法:定期测试电容值,如发现变化超出容差范围,及时更换。
    2. 泄漏电流过大
    - 解决方法:检查是否有外部短路或损坏,如有必要,更换新的电容器。
    3. 高温环境下稳定性降低
    - 解决方法:增加散热装置,保证电容器在合理的工作温度范围内。

    总结和推荐


    总结:这款铝电解电容器以其宽广的工作温度范围、稳定的性能、双极性设计及环保特性,使其成为众多电子产品中不可或缺的组件。其良好的兼容性和可靠的技术支持也为用户提供了方便。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐在各种需要高稳定性和耐用性的应用场合中使用这款电容器。无论是家用电子产品还是工业设备,它都是值得信赖的选择。

UVP1J4R7MED1TD参数

参数
电容值 4.7μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 34mA@ 120Hz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UVP1J4R7MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1J4R7MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1J4R7MED1TD UVP1J4R7MED1TD数据手册

UVP1J4R7MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
