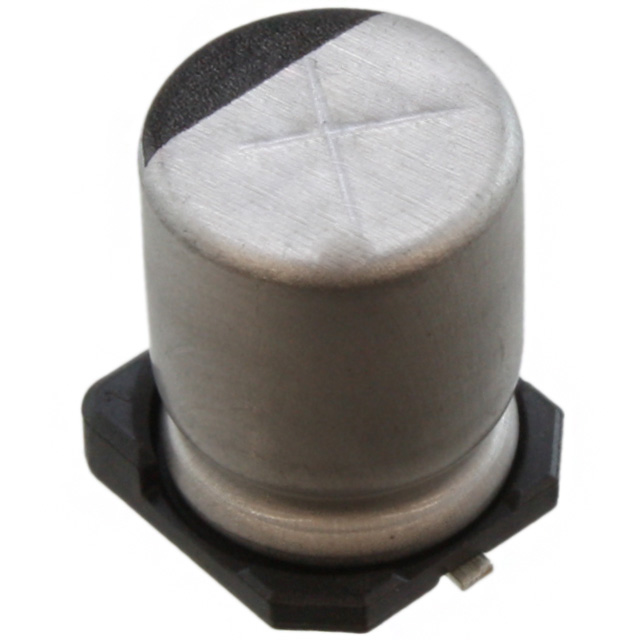

UUX2E6R8MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8μF 250V ±20% 3000h@ 105°C 44mA@ 120Hz,73.48mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 647-UUX2E6R8MNL1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UUX2E6R8MNL1GS

UUX2E6R8MNL1GS概述

    UUX 铝电解电容器:技术手册

    产品简介


    UUX 是一款适用于表面贴装的铝电解电容器,设计用于高密度电路板。它能够在广泛的温度范围内工作,包括从 -55°C 到 +105°C 的极端条件。此款电容器特别适合自动贴片机的载带供料,符合RoHS指令(2011/65/EU和(EU)2015/863),并符合AEC-Q200标准。适用于汽车、工业控制、消费电子等多个领域的电源管理和信号处理应用。

    技术参数


    UUX电容器的技术参数如下:
    - 工作温度范围: -55°C 至 +105°C
    - 额定电压范围: 6.3V 至 400V
    - 额定电容范围: 1μF 至 1000μF
    - 电容公差: ±20%
    - 漏电流: 20°C时应用额定电压1分钟后,漏电流不超过0.03CV (µA)
    - 损耗角正切 (tan δ): 见下表
    - 低温稳定性: -40°C至 +20°C
    - 使用寿命: 按照 JIS C 5101-4 规范,在无负载情况下储存1000小时后,满足额定电压下的性能指标
    - 焊接热抵抗: 热板上保持250°C持续30秒后,性能指标依然达标
    | 额定电压(V) | tan δ (最大) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    产品特点和优势


    - 宽温范围: UUX 电容器能够在极端温度环境下工作,确保系统的稳定性和可靠性。
    - 高性能规格: 符合多项国际标准,如RoHS和AEC-Q200,确保在高要求的应用中表现优异。
    - 自动贴装兼容性: 设计适配自动贴片机的载带供料,提高生产效率。
    - 可靠性和耐用性: 在高温条件下保持稳定的性能,适用于各种苛刻环境。

    应用案例和使用建议


    - 汽车电子: 在汽车电子系统中,UUX电容器可以用于电池管理系统、车载充电器等,确保系统在宽温范围内的正常运行。
    - 工业控制: 在工业自动化控制设备中,UUX电容器可以用于电源滤波,提高系统整体性能和稳定性。
    - 消费电子: 在消费电子产品如平板电脑、智能手机中,UUX电容器可以用于电源管理,延长电池寿命。
    使用建议:
    - 在高温环境下使用时,注意散热以避免过热。
    - 选择合适的电容值和电压等级,以适应具体应用场景的需求。

    兼容性和支持


    - 兼容性: UUX 电容器与多种贴片机兼容,能够方便地集成到现有生产线上。
    - 厂商支持: 供应商提供详细的技术文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 电容器在高温环境下漏电流过大。
    - 解决方案: 确认所选电容器的额定电压和工作温度是否匹配实际需求,必要时更换更高耐温等级的电容器。
    - 问题: 安装后电容器不工作。
    - 解决方案: 检查电路连接是否正确,确认供电电压是否符合电容器的额定值。

    总结和推荐


    UUX 铝电解电容器是一款高性能、高可靠性的电容器,适用于宽温范围内的各种应用。其宽温范围、高耐热性和良好的兼容性使其成为电子设计工程师的理想选择。强烈推荐使用UUX电容器来提高系统性能和稳定性。

UUX2E6R8MNL1GS参数

参数
电容值 6.8μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 44mA@ 120Hz,73.48mA@ 10kHz
工作寿命 3000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUX2E6R8MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX2E6R8MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX2E6R8MNL1GS UUX2E6R8MNL1GS数据手册

UUX2E6R8MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
