UWD1C681MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 16V ±20% 5000h@ 105°C 335mA@ 120Hz,670mA@ 100kHz SMD 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 647-UWD1C681MCL1
供应商: Mouser
标准整包数: 1

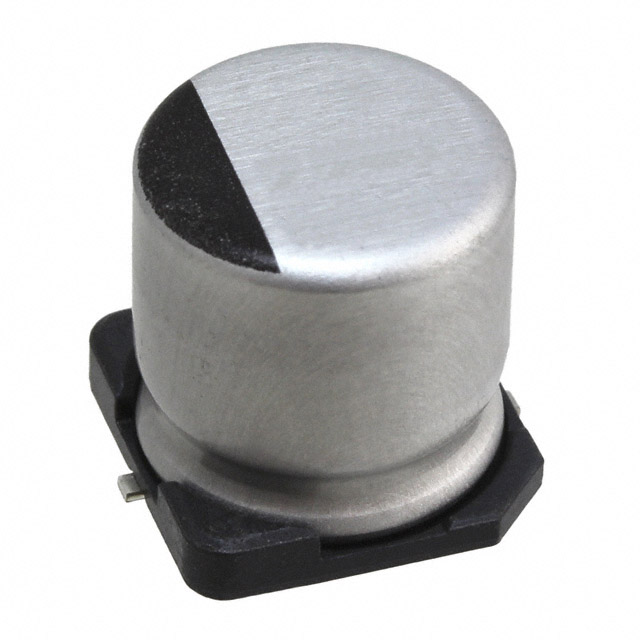

NICHICON 铝电解电容 UWD1C681MCL1GS

UWD1C681MCL1GS概述

    # 铝电解电容器A233 UWD

    产品简介


    铝电解电容器A233 UWD是一种低阻抗芯片型电容器,适用于表面安装于高密度PCB板上。这些电容器具有出色的耐高温性能,可在高达260°C的回流焊条件下保持良好的性能。它们被广泛应用于各种电子设备中,如消费电子产品、工业控制设备及汽车电子系统。

    技术参数


    规格
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1μF 至 1500μF
    - 容差:±20%
    - 工作温度范围:-55°C 至 +105°C
    - 漏电流:在20°C下施加额定电压2分钟后不超过0.01CV 或 3μA(以较大者为准)
    - 损耗角正切(tan δ):最大值为0.12至0.26(视具体电压而定)
    尺寸
    | Case Size | φD×L (mm) | 额定电容 (μF) | 额定电压 (V) | 容差 (tan δ) | 泄漏电流 (μA) | 阻抗 (Ω) |
    ||
    | 4×5.8 27 | 6.3 | 0.26 | 3 | 1.80 |
    | 5×5.8 22 | 10 | 0.20 | 3 | 1.80 |
    | ... ... | ... | ... | ... | ... |

    产品特点和优势


    - 低阻抗:在高频应用中表现出色,特别适合要求低ESR的应用。
    - 高可靠性:可在-55°C至+105°C的极端温度范围内工作,符合AEC-Q200标准。
    - 高温回流焊接:可承受高达260°C的回流焊接温度。
    - RoHS合规:符合RoHS指令,适用于环保要求严格的应用场合。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:手机充电器、笔记本电脑电源适配器。
    2. 工业设备:工业控制系统中的电源管理单元。
    3. 汽车电子:车载导航系统的电源滤波器。
    使用建议
    - 在组装过程中,建议使用自动贴片机进行自动装配。
    - 考虑到温度的影响,在设计电路时应预留足够的容差。
    - 确保电路板的设计能够提供良好的散热效果,尤其是在高温环境下工作时。

    兼容性和支持


    这些电容器具有广泛的适用性,可以与大多数标准PCB贴装设备兼容。厂家提供了详尽的技术支持文档和客户支持服务,以确保用户能够顺利使用并获取所需帮助。

    常见问题与解决方案


    1. 问题:如何确保电容器在高温环境下的稳定性?
    - 解决方案:在选择电容器时,确保其额定工作温度范围符合实际应用需求。同时,使用具有较高耐温性能的材料制作电路板。

    2. 问题:如何避免漏电流过大?
    - 解决方案:定期对电路板进行检测和维护,确保电容器的工作状态良好。若发现漏电流异常,及时更换电容器。

    总结和推荐


    总体来看,铝电解电容器A233 UWD是一款高可靠性的产品,具备优秀的电气特性和广泛的适用范围。它在各种应用中均表现出了优异的性能,特别是对于需要低阻抗和高耐温性能的应用场合。推荐在设计高性能电子产品时优先考虑使用这款电容器。

UWD1C681MCL1GS参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 335mA@ 120Hz,670mA@ 100kHz
长*宽*高 10.3mm*10.3mm*10mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1C681MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1C681MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1C681MCL1GS UWD1C681MCL1GS数据手册

UWD1C681MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.6923 ¥ 5.8499
50+ $ 0.5371 ¥ 4.5381
100+ $ 0.4664 ¥ 3.9411
500+ $ 0.3726 ¥ 3.1485
1000+ $ 0.3326 ¥ 2.8108
2000+ $ 0.3046 ¥ 2.5735
5000+ $ 0.2835 ¥ 2.3956
10000+ $ 0.2657 ¥ 2.2447
库存: 990
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
