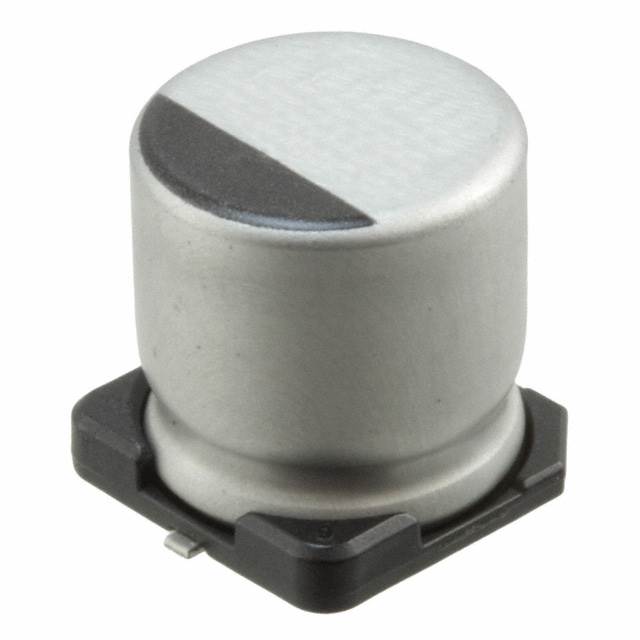

UUX0J471MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 6.3V ±20% 2000h@ 105°C 340mA@ 120Hz,442mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: CSJ-ST43664736
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UUX0J471MNL1GS

UUX0J471MNL1GS概述


    产品简介


    UUX系列铝电解电容器是专为在宽温度范围内稳定工作的高性能电子元件。它们适用于表面安装,能够在高密度PC板上进行自动装配。此系列产品符合RoHS指令,并且部分型号符合AEC-Q200标准,适合用于车载和其他需要高度可靠性的应用场合。

    技术参数


    - 操作温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至400V
    - 额定电容范围:1μF至1000μF
    - 电容容差:±20%(20°C时)
    - 漏电流:在20°C条件下施加额定电压1分钟后,漏电流不大于0.03CV(μA)。具体公式为I=0.04CV+100(μA)。
    - 损耗角正切(tan δ):见下表
    | 额定电压(V) | tan δ (最大值) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    产品特点和优势


    UUX系列铝电解电容器的主要特点如下:
    - 宽温范围:能够在极端环境中稳定工作,适应广泛的工业应用需求。
    - 表面贴装技术(SMT):易于自动装配,提高生产效率。
    - RoHS合规:满足环保要求,符合欧洲市场标准。
    - 高可靠性:某些型号通过了AEC-Q200认证,确保长时间使用下的稳定性。

    应用案例和使用建议


    UUX系列电容器广泛应用于汽车电子、通信设备、工业控制等多个领域。对于自动装配生产线,建议使用UUX电容器以提高生产效率和质量。对于电路设计,应根据实际工作环境选择合适的电压和电容值以确保最佳性能。

    兼容性和支持


    UUX系列电容器可以与多种自动化装配设备兼容,如载带送料机。厂商提供详尽的技术文档和支持服务,帮助客户进行产品选型和故障排除。

    常见问题与解决方案


    1. 问题:如何检查电容器的工作状态?
    解决方案:定期检查电容器上的标记和外观,确保没有物理损坏。使用万用表测量其电容值和漏电流。
    2. 问题:电容器在高温环境下工作时出现问题怎么办?
    解决方案:选择符合AEC-Q200标准的型号,并确保其工作温度不超过制造商规定的范围。

    总结和推荐


    综上所述,UUX系列铝电解电容器以其出色的宽温性能、高可靠性和良好的兼容性,在多个关键应用领域表现出色。它不仅能够满足日常工业需求,还能应对更严苛的环境挑战。因此,我们强烈推荐UUX系列电容器作为电子系统设计中的优选组件。

UUX0J471MNL1GS参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 340mA@ 120Hz,442mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUX0J471MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX0J471MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX0J471MNL1GS UUX0J471MNL1GS数据手册

UUX0J471MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
