首页  >  产品百科  >  UUX1C471MNL1GS

UUX1C471MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 2000h@ 105°C 489mA@ 120Hz,635.7mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: UA-UUX1C471MNL1GS
供应商: 海外现货
标准整包数: 500

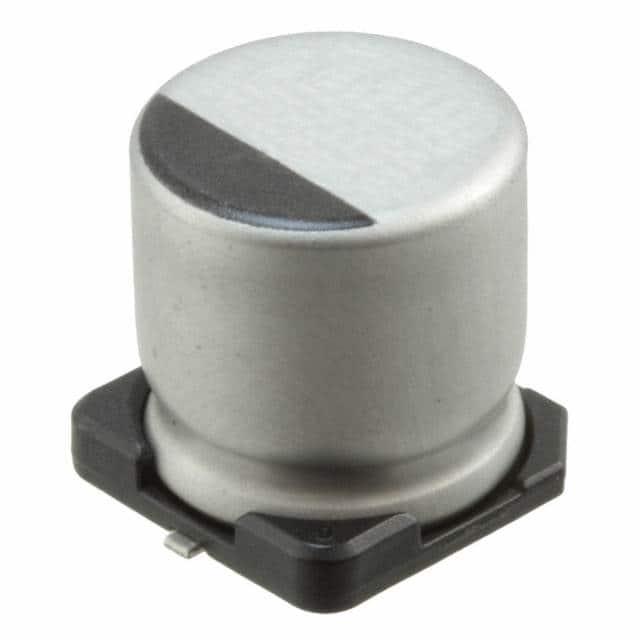

NICHICON 铝电解电容 UUX1C471MNL1GS

UUX1C471MNL1GS概述

    UUX Chip Type Aluminum Electrolytic Capacitors

    1. 产品简介


    UUX系列铝电解电容器是一款适用于宽温度范围的高性能电子元器件。这种芯片型电容器采用表面贴装技术,非常适合高密度PC板的设计与制造。此外,它还可以通过自动贴片机上的载带进行安装。UUX系列产品符合RoHS指令(2011/65/EU,(EU)2015/863),并且通过了AEC-Q200认证,确保了其在汽车电子领域的广泛应用。这些电容器在广泛的工业和消费电子产品中都有广泛的应用,如电源管理、通信设备和照明系统等。

    2. 技术参数


    - 工作温度范围: -55°C 至 +105°C
    - 额定电压范围: 6.3V 至 400V
    - 额定电容范围: 1µF 至 1000µF
    - 电容容差: ±20%
    - 漏电流: 在120Hz下不超过0.03CV μA
    - 损耗角正切 (tan δ): 见下表
    - 低温度稳定性: 见下表
    - 耐久性: 2000小时(160至400V为3000小时)
    - 储存寿命: 1000小时
    - 焊接耐热性: 热板温度保持在250°C时,30秒内不损坏
    | 额定电压(V) | 损耗角正切(tan δ) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    3. 产品特点和优势


    UUX电容器具备多项显著的优点:
    - 宽温度范围: 可以在极端环境下稳定工作,适用于各种恶劣环境条件。
    - 高可靠性: 经过严格的耐久性和焊接耐热性测试,保证长期稳定运行。
    - 高效能: 低损耗角正切和稳定的电容变化特性,有助于提高系统的整体效率。
    - 环保合规: 符合RoHS标准,确保无害化处理,有利于环境保护。
    - 行业认证: 通过AEC-Q200认证,适用于汽车电子和其他对质量要求较高的应用。

    4. 应用案例和使用建议


    UUX电容器在多种场合下都有卓越表现,例如在电源管理和通信设备中。它们被广泛应用于逆变器、开关电源和LED驱动电路中。具体使用建议如下:
    - 电源管理系统: 可用于滤波和稳压电路中,确保电源供应的稳定性。
    - 通信设备: 适用于信号处理和过滤电路,提高信号的传输质量和稳定性。
    - LED驱动电路: 有助于提升驱动电路的效率和稳定性,延长LED使用寿命。

    5. 兼容性和支持


    UUX电容器与其他标准尺寸和引脚布局的电子元器件高度兼容,可以方便地集成到现有的设计中。厂商提供了详细的技术支持文档和快速响应的服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 温度范围是否足够宽?
    - 解决方案: UUX电容器的工作温度范围为-55°C至+105°C,足以应对大多数极端环境条件。
    - 问题: 是否容易损坏?
    - 解决方案: 通过严格的耐久性测试和焊接耐热性测试,确保其在高温和机械应力下的可靠性。
    - 问题: 如何选择合适的型号?
    - 解决方案: 根据实际应用需求,参考电容器的额定电压和电容值选择合适的产品型号。

    7. 总结和推荐


    综上所述,UUX系列铝电解电容器凭借其出色的宽温度范围、高可靠性、低损耗角正切和环保特性,在多个领域中表现出色。推荐在电源管理、通信设备和LED驱动等领域使用,以确保系统的稳定性和高效性。

UUX1C471MNL1GS参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 489mA@ 120Hz,635.7mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUX1C471MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX1C471MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX1C471MNL1GS UUX1C471MNL1GS数据手册

UUX1C471MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1239 ¥ 1.0381
5500+ $ 0.1131 ¥ 0.948
库存: 68500
起订量: 2000 增量: 500
交货地:
最小起订量为:2000
合计: ¥ 2076.2
