UPW1J391MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 63V ±20% 8000h@ 105°C 1.268A@ 120Hz,1.69A@ 100 kHz 通孔安装 18mm*15mm*15mm
供应商型号: M-UPW1J391MHD6
供应商: Future
标准整包数: 1

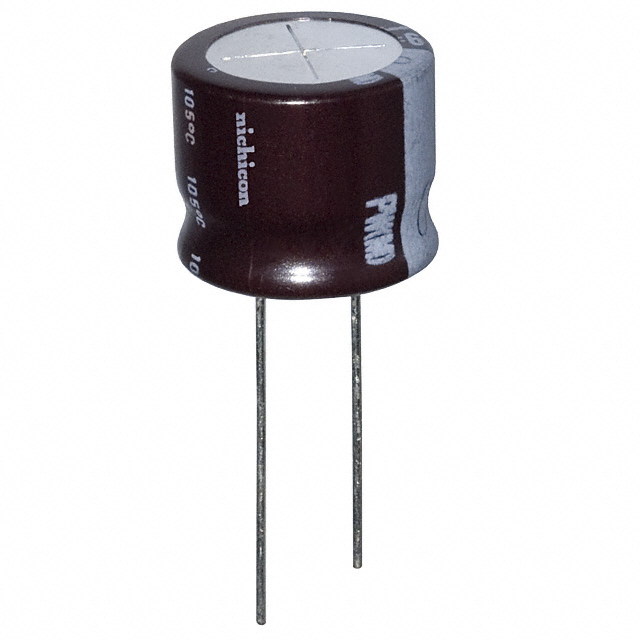

NICHICON 铝电解电容 UPW1J391MHD6

UPW1J391MHD6概述

    铝电解电容器 — UPW 系列技术手册

    产品简介


    铝电解电容器是一种常用的电子元件,主要用于储能、滤波、耦合等领域。UPW 系列的铝电解电容器以其小型化设计和低阻抗特性著称,适用于开关电源供电系统。这些电容器具有更高的可靠性,可以承受长时间的电压施加,表现出色的性能稳定性和较长的使用寿命。

    技术参数


    以下是 UPW 系列铝电解电容器的技术规格:
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47μF 至 15000μF
    - 额定电压下的容差:±20%
    - 最大漏电流:见下表
    - 损耗角正切(tan δ)的最大值:见下表
    - 温度范围:-55℃ 至 +105℃(6.3V至100V),-40℃ 至 +105℃(160V至400V),-25℃ 至 +105℃(450V)
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160 - 250 | 0.15 |
    | 315 - 350 | 0.20 |
    | 400 - 450 | 0.25 |
    - 纹波电流频率系数:见下表
    - 耐久性测试:电容器在 105℃ 下无负载存储 1000 小时后,经受 20℃ 条件下的电压处理,符合耐久性指标。
    - 阻抗比率:见下表

    产品特点和优势


    UPW 系列铝电解电容器具有以下显著特点:
    - 体积小:比同类 UPM 系列电容器更小,占用空间更少。
    - 低阻抗:具备更低的阻抗,从而减少能量损失。
    - 高可靠性:能够承受高达 2000 至 8000 小时的持续施压,保证长久稳定性。
    - 符合标准:通过 RoHS 指令认证(2011/65/EU 和 (EU) 2015/863),且符合 AEC-Q200 标准。
    - 广泛应用:适合多种场合,包括开关电源、变频器、逆变器、LED驱动等。

    应用案例和使用建议


    UPW 系列铝电解电容器广泛应用于各种电子设备中,例如:
    - 开关电源:电容器用于滤波和储能,确保稳定的直流输出。
    - 变频器:在变频器的输出滤波和制动回路中,UPW 系列电容器提供了必要的稳定性和效率。
    使用建议:
    1. 散热管理:在高功率应用中,应注意散热以避免过热损坏。
    2. 安装方向:按照制造商的建议正确安装电容器,防止因安装不当导致失效。
    3. 电压应力管理:合理控制纹波电流,避免超过额定值,以延长电容器寿命。

    兼容性和支持


    UPW 系列铝电解电容器与其他电子元件兼容良好,可以轻松集成到现有的电路设计中。此外,厂商提供详尽的技术文档和支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 电容器过热:
    - 解决方案:确保良好的散热设计,使用合适的热管理材料或增加散热片。
    2. 电容器寿命短:
    - 解决方案:遵循正确的安装方法,并控制工作环境的温度。
    3. 漏电流过大:
    - 解决方案:检查并确认安装和接线是否正确,必要时更换新的电容器。

    总结和推荐


    UPW 系列铝电解电容器凭借其优良的设计和高性能表现,在众多应用中展现出卓越的稳定性和长寿命。鉴于其出色的可靠性和广泛的适用范围,我们强烈推荐使用这一系列的产品,尤其是在要求较高稳定性和可靠性的场合。
    总体来说,UPW 系列铝电解电容器是一款值得信赖的优质产品,非常适用于各类高要求的电子应用。

UPW1J391MHD6参数

参数
电容值 390μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 1.268A@ 120Hz,1.69A@ 100 kHz
长*宽*高 18mm*15mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1J391MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J391MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J391MHD6 UPW1J391MHD6数据手册

UPW1J391MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
