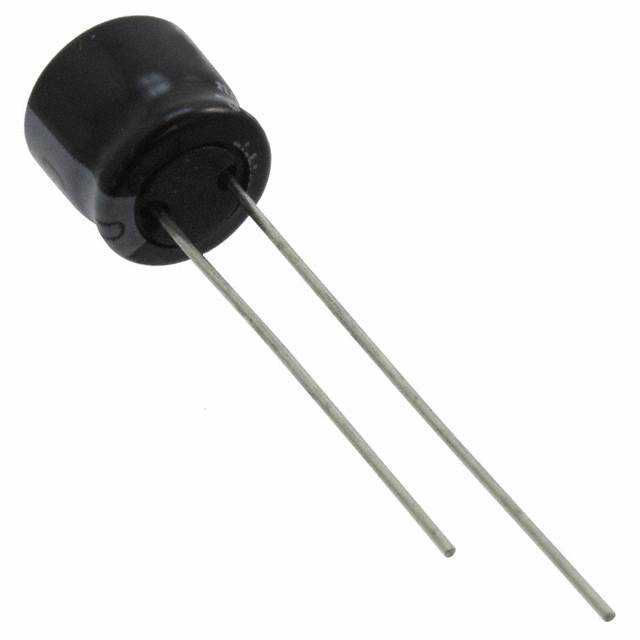

USR1V470MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 2000h@ 85°C 127.5mA@ 10kHz,85mA@ 120Hz 通孔安装 7mm*7mm*8mm
供应商型号: TS-USR1V470MDD
供应商: 海外现货
标准整包数: 200
NICHICON 铝电解电容 USR1V470MDD

USR1V470MDD概述

    铝电解电容器:技术手册概览

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各类电子设备中。本文介绍的两款铝电解电容器分别为“USA”系列和“USR”系列,主要应用于通用目的。这些电容器具有7毫米的高度,小巧而轻便,同时符合RoHS指令(2011/65/EU),确保环保无害。

    技术参数


    以下是铝电解电容器的主要技术参数:
    - 类别温度范围: -40℃至+85℃
    - 额定电压范围: 4V至50V
    - 额定电容范围: 1µF至470µF
    - 电容容差: ±20%
    - 泄漏电流: 应用额定电压2分钟后,泄漏电流不超过0.01CV或3μA(取较大值)
    - 损耗角正切(tan δ): 在不同额定电压下有不同的最大值,例如:50V时最大值为0.10
    - 低温稳定性: 低温度下的电容变化不超过初始值的±20%
    - 耐久性: 在85℃条件下施加额定电压2000小时后,电容和tan δ仍需满足标准要求
    - 货架寿命: 存储条件下的寿命

    产品特点和优势


    “USA”系列和“USR”系列铝电解电容器具备以下优势:
    - 高CV值: “USR”系列相比“USA”系列具有更高的电容体积比(CV),适用于需要高电容密度的应用场景。
    - 小型化设计: 7毫米的高度使得它们非常适合空间有限的应用。
    - 环保材料: 使用无铅材料,符合RoHS指令,保证绿色生产。
    - 稳定的工作环境: 能够在广泛的温度范围内稳定工作,确保设备在各种环境下的可靠性。

    应用案例和使用建议


    铝电解电容器广泛应用于电源滤波、耦合、旁路和音频电路等领域。在实际应用中,选择合适的电容器容量和电压等级至关重要。
    建议:
    - 在进行电路设计时,考虑电容器的工作频率和温度,选择最合适的电容型号。
    - 在高功率或高频应用中,建议使用高CV值的电容器以获得更好的性能。
    - 确保电容器与电路板的良好连接,避免接触不良导致的故障。

    兼容性和支持


    铝电解电容器设计用于与多种电路板和电子设备兼容,无需特别注意事项。供应商通常会提供全面的技术支持和维护服务,确保用户的使用体验。

    常见问题与解决方案


    问题: 额定电压下的泄漏电流过高。
    解决方法: 检查安装是否正确,确认电容器是否受到过度电压或温度影响,必要时更换电容器。
    问题: 电容值不稳定。
    解决方法: 检查电容器是否处于规定的温度范围内,确认是否存在外部干扰。

    总结和推荐


    总体而言,“USA”系列和“USR”系列铝电解电容器以其高性能、小尺寸、环保设计和广泛适用性成为市场上的优秀产品。它们适用于多种应用场景,特别是在对尺寸和性能有严格要求的情况下。强烈推荐用于需要高可靠性和高效能的电子产品中。

USR1V470MDD参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 127.5mA@ 10kHz,85mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 7mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

USR1V470MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USR1V470MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USR1V470MDD USR1V470MDD数据手册
