UCS2W680MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 450V ±20% 10000h@ 105°C 1.575A@ 100 kHz,787.5mA@ 120Hz 通孔安装 18mm*31.5mm*33mm
供应商型号: UCS2W680MHD
供应商: nichicon
标准整包数: 300

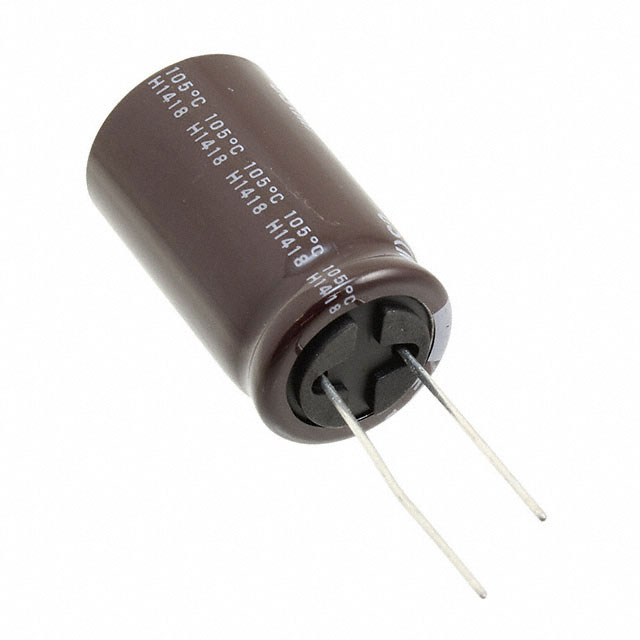

NICHICON 铝电解电容 UCS2W680MHD

UCS2W680MHD概述

    # 铝电解电容器 UCS 系列技术手册

    产品简介


    铝电解电容器 UCS 系列是一种具有高纹波电流能力和长寿命的微型尺寸产品。其额定电压范围为160至450V,额定电容范围为6.8至330μF,适用于各种应用,尤其是在照明和电源控制领域的应用中表现出色。这些电容器符合RoHS指令(2011/65/EU),并且具有很高的可靠性和稳定性。

    技术参数


    以下是UCS系列铝电解电容器的主要技术规格和性能参数:
    - 温度范围:-40°C 至 +105°C (160至450V),-25°C 至 +105°C (450V)
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8μF 至 330μF
    - 电容容差:±20%
    - 泄漏电流:应用额定电压1分钟后,在20°C条件下不超过0.04CV+100μA
    - 损耗角正切(tan δ):最大值为0.20(120Hz,20°C)
    - 阻抗比 ZT/Z20:见下表
    - 存储寿命:无负载储存105°C下1000小时后,可恢复到20°C的初始性能
    - 耐久性:8000至10000小时的寿命,承受温度为105°C
    - 外观:白底深棕色套筒,印有白色字符
    | 额定电压 (V) | tan δ (最大值) |

    | 160 | 0.20 |
    | 200 | 0.20 |
    | 250 | 0.20 |
    | 350 | 0.24 |
    | 400 | 0.24 |
    | 450 | 0.24 |

    产品特点和优势


    UCS系列铝电解电容器的主要优势包括:
    - 高纹波电流:适合高纹波电流的应用场景,如照明和电源转换。
    - 高可靠性:承受高温和长时间负载的能力。
    - 长寿命:额定负载下的使用寿命长达8000至10000小时。
    - 符合RoHS标准:满足环保要求,适用于各类工业产品。
    - 适应性强:广泛应用于各种电压和电容范围,便于多种应用场合选择。

    应用案例和使用建议


    UCS系列铝电解电容器广泛应用于球灯镇流器、LED驱动器和电源转换器等领域。以下是一些实际使用案例及建议:
    - LED驱动器:用于调节LED灯的工作电流,保持稳定输出。
    - 开关电源:帮助平滑输出电压,减少噪声干扰。
    - 滤波电路:改善电路性能,提高整体系统效率。
    建议用户在使用过程中注意:
    - 温控设计:确保散热良好,避免过热导致的寿命缩短。
    - 合理选型:根据具体应用需求选择合适的电容值和电压等级。
    - 定期检查:对于长期运行的应用,定期检测电容器性能以确保安全运行。

    兼容性和支持


    UCS系列电容器具备良好的兼容性,可以轻松集成到现有的电子系统中。制造商提供了详尽的技术文档和支持服务,包括安装指导、维护手册和在线技术支持。

    常见问题与解决方案


    根据技术手册内容,列出以下常见的问题及解决方案:
    - 问题1:泄漏电流过高
    - 解决办法:检查接线是否正确,确保连接稳固且无氧化;确认周围环境温度不超过规定范围。

    - 问题2:电容值变化
    - 解决办法:确认工作条件在规范范围内,如有异常需检查是否存在短路或断路情况;若长时间未使用,应进行重新测试验证性能。
    - 问题3:套筒损坏
    - 解决办法:更换新的电容器,确保套筒完好无损;使用防护措施,避免机械损伤。

    总结和推荐


    综上所述,UCS系列铝电解电容器是一款高性价比的产品,尤其适合需要高纹波电流处理能力的应用场景。其优异的性能和可靠性使其在市场上具有较强的竞争力。建议在高可靠性和高性能要求的场合中优先考虑使用UCS系列电容器,相信它能够满足您的应用需求并提供卓越的服务体验。

UCS2W680MHD参数

参数
电容值 68μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.575A@ 100 kHz,787.5mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 18mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2W680MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2W680MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2W680MHD UCS2W680MHD数据手册

UCS2W680MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
