UFG1C471MPM1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 1000h@ 85°C 406mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: N-UFG1C471MPM1TD
供应商: 云汉优选
标准整包数: 1

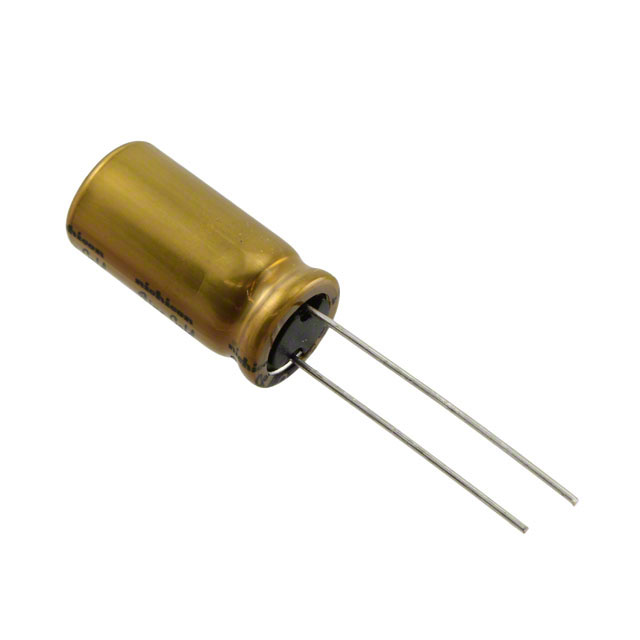

NICHICON 铝电解电容 UFG1C471MPM1TD

UFG1C471MPM1TD概述

    # 高品质铝电解电容器:UFG系列产品技术手册

    产品简介


    UFG系列铝电解电容器专为高要求音频设备设计,提供卓越的电性能和稳定性。产品覆盖广泛的工作电压范围(6.3V至100V)及容值区间(1µF至10,000µF),具备优异的耐久性和抗高温性能。其核心优势在于音质表现——低失真率、高阻抗比及出色的长期稳定性,使其成为音频系统、AV设备以及其他高性能电子应用的理想选择。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1µF 至 10,000µF |
    | 容差 | ±20%(120Hz, 20°C) |
    | 泄漏电流 | ≤0.01CV 或 3µA(较大者为准) |
    | 损耗角正切值(tan δ) | ≤0.22 @ 6.3V, 降至 0.08 @ 100V |
    | 耐久性 | 满足 JIS C 5101-4 标准,寿命长达 1000 小时 |
    | 屏蔽标记 | 黑色字母印刷于金色套筒 |
    典型产品参数表
    | 额定电压(V) | 额定电容(µF) | 外形尺寸(φD×L mm) | 损耗角正切(tan δ) | 泄漏电流(µA) | 额定纹波电流(mArms) |
    |
    | 10 | 47 | 6.3×11 | 0.19 | 4.7 | 60 |
    | 25 | 100 | 8×11.5 | 0.14 | 16.5 | 140 |
    | 50 | 220 | 10×12.5 | 0.10 | 33 | 260 |
    | 80 | 330 | 12.5×20 | 0.09 | 80 | 490 |
    | 100 | 1000 | 16×25 | 0.08 | 500 | 1143 |

    产品特点和优势


    1. 低损耗与高可靠性:采用先进的蚀刻工艺和精细金膜技术("Fine Gold"),确保卓越的性能表现,适用于严苛的工作条件。
    2. 优异的音质表现:丰富的低音和清晰的高频响应,特别适合高端音响及家庭影院设备。
    3. 符合环保标准:完全符合RoHS指令(2011/65/EU 和 EU 2015/863)。
    4. 宽广的温度适应性:在-40°C至+85°C范围内保持稳定的性能,保障长期运行。

    应用案例和使用建议


    UFG系列电容器广泛应用于音频放大器、AV接收器、录音设备及专业功放等领域。对于需要高信噪比和低失真的场景,UFG电容器可显著提升音频质量。此外,考虑到其优越的高温耐受能力,在车载音频或工业控制设备中也有广泛应用。
    使用建议:
    - 在选择电容时,应根据负载需求匹配额定电压和容量。
    - 确保安装过程中避免过热或机械应力,以延长使用寿命。
    - 在音频设备中,可结合滤波电路优化电容器的工作状态。

    兼容性和支持


    UFG系列电容器设计高度兼容,可轻松集成到现有系统中。制造商提供详尽的技术支持,包括产品选型指南和售后维护服务。如有定制需求,可通过官方渠道获取详细咨询和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流超标 | 检查电路布局是否合理;确认电容器储存环境无异常 |
    | 额定纹波电流超限 | 降低工作频率或使用更大容量电容 |
    | 温度过高导致性能下降 | 加强散热措施,如增加散热片或降低工作电压 |

    总结和推荐


    UFG系列铝电解电容器以其卓越的音质表现、广泛的适用范围和可靠的设计赢得了市场的高度认可。它不仅满足专业音频设备对高性能电容的需求,还展现了在其他工业领域的强大适应能力。因此,我们强烈推荐UFG系列电容器作为关键组件应用于各类高精度电子设备中。
    如果您正在寻找一款兼顾性能与成本效益的优质电容器,UFG系列产品无疑是一个明智的选择!

UFG1C471MPM1TD参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 406mA@ 120Hz
工作寿命 1000h@ 85°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装

UFG1C471MPM1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFG1C471MPM1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFG1C471MPM1TD UFG1C471MPM1TD数据手册

UFG1C471MPM1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
