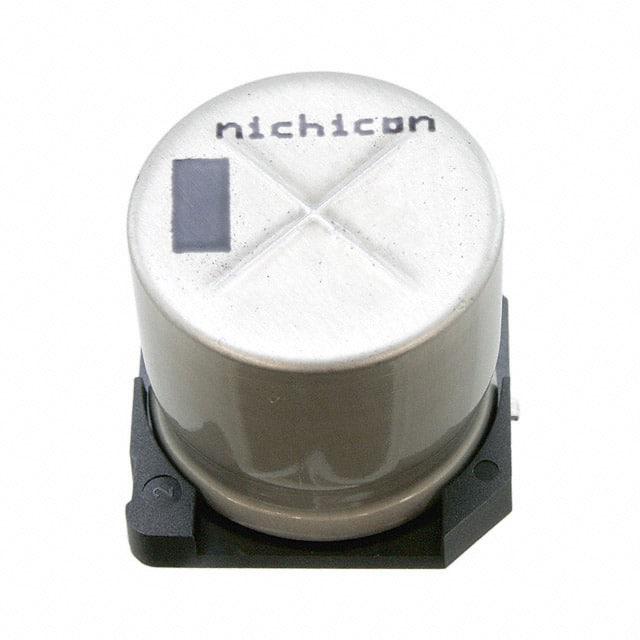

UCD1K471MNQ1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 80V ±20% 5000h@ 105°C 458.5mA@ 120Hz,917mA@ 100kHz 贴片安装 19.1mm*19.1mm*17.5mm
供应商型号: CGC-UCD1K471MNQ1MS
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UCD1K471MNQ1MS

UCD1K471MNQ1MS概述

    铝电解电容器(Aluminum Electrolytic Capacitors)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的基本元件,以其大容量和高性价比而著称。本产品特别适用于交流滤波、直流滤波、音频旁路等场合,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1μF 至 3300μF
    - 电容公差:±20%(120Hz,20°C)
    - 漏电流:在20°C下,施加额定电压2分钟后不超过0.01 CV 或3μA,取两者较大值
    - 耐久性:无负载情况下,在105°C条件下存储1000小时后,按照JIS C 5101-4第4.1条进行电压处理,在20°C下应满足规定值
    - 耐焊接热:保持在250°C的热板上30秒后,当移除并恢复到20°C时,应符合所列特性要求
    - 低温稳定性:在-55°C和+20°C之间的变化范围内,电容变化应保持在±10%
    - 标记:顶部印黑色标记
    - 频率系数:120Hz 下为0.50

    产品特点和优势


    1. 宽温度范围:能够在极端温度环境下稳定工作。
    2. 高可靠性:出色的耐久性和高温稳定性。
    3. 大电容范围:从1μF到3300μF,适用于多种应用场景。
    4. 优良的频率响应:适合高频电路的应用需求。
    5. 高性价比:相比其他电容器具有较高的性价比。

    应用案例和使用建议


    - 消费电子产品:如音响系统、电视等设备中的音频旁路。
    - 工业控制系统:用于滤波和稳定电压。
    - 通信设备:如路由器、交换机等设备中的滤波。
    使用建议:
    - 在设计电路时,考虑到漏电流的影响,合理选择电容器的位置和尺寸。
    - 在高频电路中,确保电容器能够承受高频的工作条件。

    兼容性和支持


    - 兼容性:该产品可与其他电子元件和设备良好配合使用。
    - 技术支持:提供详细的技术文档和专业的售后支持,包括安装指导、故障排除等。

    常见问题与解决方案


    - 问题1:电容器的漏电流过高。
    - 解决方案:检查电路设计,确保所有元件正确连接且没有损坏。
    - 问题2:电容器失效。
    - 解决方案:检查电容器的电压等级是否匹配,避免过压。
    - 问题3:电容器在高温环境下工作不稳定。
    - 解决方案:选择更高温等级的电容器型号,并确保散热设计合理。

    总结和推荐


    铝电解电容器因其宽广的温度适应性、高可靠性和良好的频率响应能力,在各种应用场景中表现出色。无论是消费电子、工业控制还是通信设备领域,都具备广泛的适用性和市场竞争力。推荐选用这些电容器以提高系统的稳定性和可靠性。
    通过上述分析可以看出,这些铝电解电容器具备优异的技术参数和广泛的适用性,是值得信赖的产品选择。

UCD1K471MNQ1MS参数

参数
电容值 470μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 458.5mA@ 120Hz,917mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 19.1mm*19.1mm*17.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

UCD1K471MNQ1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD1K471MNQ1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD1K471MNQ1MS UCD1K471MNQ1MS数据手册

UCD1K471MNQ1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
