首页  >  产品百科  >  UPW2V4R7MPD

UPW2V4R7MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 350V ±20% 5000h@ 105°C 49mA@ 120Hz,78.4mA@ 10kHz 通孔安装 20mm(宽度)*20mm(高度)
供应商型号: N-UPW2V4R7MPD
供应商: 云汉优选
标准整包数: 1

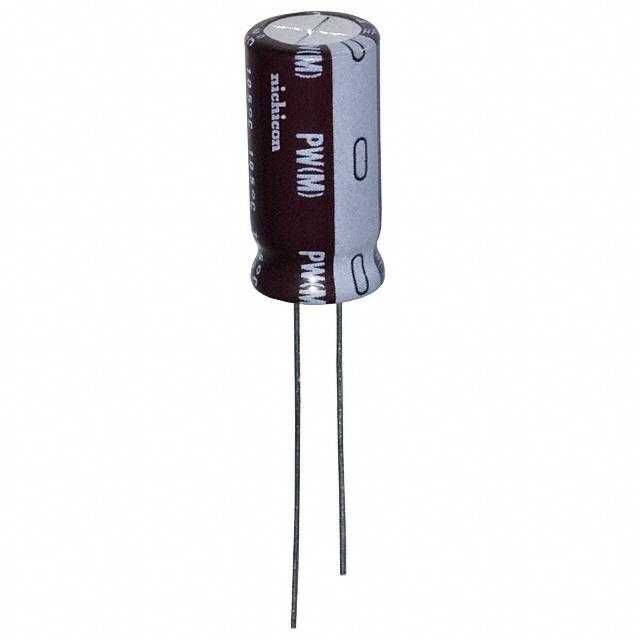

NICHICON 铝电解电容 UPW2V4R7MPD

UPW2V4R7MPD概述

    铝电解电容器:UPW系列

    产品简介


    铝电解电容器是一种广泛应用于电源管理和信号处理领域的电子元件。本产品UPW系列特别适用于开关电源等高可靠性需求的应用场景。相较于UPM系列,UPW系列拥有更小的尺寸和更低的阻抗,能够提供更高的可靠性和稳定性。该系列产品符合RoHS指令(2011/65/EU, (EU) 2015/863),并满足AEC-Q200标准,为汽车和其他高要求行业提供了理想选择。

    技术参数


    UPW系列铝电解电容器的技术规格如下:
    | 参数 | 值 |

    | 类型 | 铝电解电容器 |
    | 容量范围 | 0.47μF 至 15000μF |
    | 额定电压范围 | 6.3V 至 450V |
    | 工作温度范围 | –55°C 至 +105°C |
    | 阻抗比 | Z–25°C / Z+20°C 或 Z–40°C / Z+20°C |
    | 尺寸代码 | 见附表 |
    | 谐波电流 | 见附表 |
    | 漏电流 | 见附表 |

    产品特点和优势


    - 小型化设计:UPW系列采用了更紧凑的设计,使得安装空间更小。
    - 低阻抗:与传统型号相比,UPW系列具有更低的阻抗,能够显著提升电路效率。
    - 高可靠性:该系列经过严格测试,在极端环境下表现出色,耐久寿命可达2000小时至8000小时。
    - 环保材料:采用无铅材料制造,符合RoHS和AEC-Q200标准,确保安全可靠。

    应用案例和使用建议


    - 开关电源:UPW系列在开关电源中的应用非常广泛,特别是在需要高可靠性的场合。
    - 稳压电源:用于各种稳压电源,保证电路的稳定运行。
    - 滤波电路:作为滤波元件,减少输出纹波电压,提高电源质量。
    使用建议:
    - 确保电容器的工作温度在其额定范围内。
    - 避免过载使用,以防止过热损坏。
    - 在设计电路时考虑电容器的ESR(等效串联电阻)影响,尤其是在高频应用中。

    兼容性和支持


    - 兼容性:UPW系列可以与其他主流电子元件兼容,易于集成到现有系统中。
    - 技术支持:制造商提供详尽的产品文档和技术支持服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:电路中出现异常噪音。
    解决办法:检查电路中是否有其他干扰源,或尝试更换不同容量和电压的电容器。
    2. 问题:电容器在使用过程中温度过高。
    解决办法:确认负载电流是否超过额定值,调整电路参数以降低功耗。
    3. 问题:电容器出现泄漏电流过大。
    解决办法:检查电容器是否有损坏或老化现象,必要时更换新的电容器。

    总结和推荐


    综上所述,UPW系列铝电解电容器以其小型化、低阻抗、高可靠性和环保特性,成为开关电源及其他高可靠性应用场景的理想选择。无论是在技术规格还是实际应用方面,UPW系列都表现出了卓越的性能。因此,我们强烈推荐使用UPW系列电容器,相信它将为您的项目带来优异的表现。

UPW2V4R7MPD参数

参数
电容值 4.7μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 49mA@ 120Hz,78.4mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 20mm(宽度)*20mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPW2V4R7MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2V4R7MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2V4R7MPD UPW2V4R7MPD数据手册

UPW2V4R7MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
