UPS2D101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 200V ±20% 3000h@ 105°C 335mA@ 120Hz 通孔安装 16mm*31.5mm*33.5mm
供应商型号: UA-UPS2D101MHD
供应商: 海外现货
标准整包数: 50

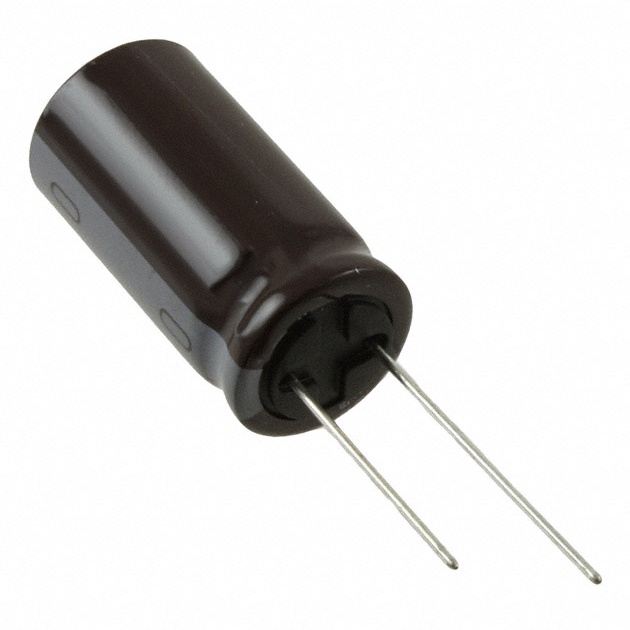

NICHICON 铝电解电容 UPS2D101MHD

UPS2D101MHD概述

    # UPS 系列铝电解电容器

    产品简介


    基本介绍
    UPS系列铝电解电容器是一种高性能、小型化的电子元器件,专为开关电源和其他电子系统设计。该系列产品以其低阻抗、宽温度范围和卓越的耐久性而闻名,广泛应用于开关电源、通信设备、消费电子产品等领域。此外,产品完全符合RoHS指令(2011/65/EU)及相应的修订版(EU)2015/863),确保环保和安全标准。
    主要功能与应用领域
    - 主要功能:提供稳定的电能存储,降低电源纹波电压,改善电路稳定性。
    - 应用领域:通信设备、服务器、医疗设备、工业自动化、新能源汽车电池管理系统等。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47µF 至 15000µF |
    | 容量公差 | ±20%(在120Hz、20℃条件下) |
    | 泄漏电流 | 在20℃下施加额定电压1分钟后,泄漏电流不超过0.03CV或4µA,以两者中较大值为准。 |
    | 损耗角正切(tan δ) | 最大值随电压不同而变化,例如:10V时为0.20,63V时为0.09。 |
    | 低温稳定性 | 温度范围:–55至+105℃(6.3至100V),–40至+105℃(160至400V),–25至+105℃(450V)。 |
    | 使用寿命 | 符合JIS C5101-4标准,在高温(105℃)下经过1000小时储存并进行电压处理后满足规格要求。 |
    | 端子配置 | 径向引脚型 |

    产品特点和优势


    特点
    1. 高可靠性:宽温范围和长寿命设计,确保在极端环境下的稳定运行。
    2. 低阻抗:出色的频率响应,适用于高频开关电源。
    3. 小型化设计:适合空间有限的应用场景。
    4. 绿色环保:无铅工艺,符合RoHS和REACH环保标准。
    优势
    - 极高的性价比,尤其在大容量需求中表现优异。
    - 高频性能好,可有效降低电路的杂散电感和电阻。
    - 强大的机械强度,能够在震动和冲击环境下保持良好的工作状态。

    应用案例和使用建议


    应用案例
    1. 开关电源:用于滤波和储能,显著降低输出电压纹波。
    2. 工业控制设备:如PLC、伺服驱动器等,保障系统的可靠性和稳定性。
    3. 通信设备:手机充电器、基站电源等对电容器性能要求极高的场景。
    使用建议
    - 在高频电路中,需注意电容器的ESR和阻抗特性,选择合适的型号以避免信号失真。
    - 对于高功率电路,可以并联多个小容量电容器来提高整体稳定性。
    - 在低温环境下使用时,应充分考虑电容器的低温性能,必要时增加额外的保护措施。

    兼容性和支持


    兼容性
    - UPS系列电容器可以轻松替换其他品牌的同类产品,无需对电路设计进行大幅度修改。
    - 与其他主流PCB元件兼容,适合多种安装方式。
    支持
    - 提供详尽的技术文档和使用说明书。
    - 设立技术支持团队,随时解答客户疑问并提供售后服务。
    - 保证长期供应和库存充足,减少客户的供应链风险。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 确保正确连接极性,检查周围环境湿度是否过高。 |
    | 容量下降较快 | 避免长时间暴露在高温或高湿环境中。 |
    | 工作温度超出规定范围 | 使用适合的散热装置或优化电路布局。 |
    | 爆裂或漏液 | 检查安装工艺,避免机械损伤或不当操作。 |

    总结和推荐


    综合评估
    UPS系列铝电解电容器凭借其高容量、低阻抗、宽温度范围以及环保特性,成为开关电源和高频电路的理想选择。无论是普通应用还是严苛环境,该产品都能提供卓越的性能表现。
    推荐结论
    我们强烈推荐UPS系列铝电解电容器用于各种需要高效能、高可靠性的场合。其出色的性价比和广泛的适用性使其成为众多电子工程师的首选。
    如果您对UPS系列铝电解电容器有任何疑问或需要进一步的支持,请随时联系我们的技术团队。我们将竭诚为您服务!

UPS2D101MHD参数

参数
电容值 100μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 335mA@ 120Hz
长*宽*高 16mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS2D101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2D101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2D101MHD UPS2D101MHD数据手册

UPS2D101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
