UEP1H3R3MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3μF 50V ±20% 1000h@ 105°C 22mA@ 120Hz,44mA@ 10kHz 通孔安装 11mm(宽度)*12.5mm(高度)
供应商型号: TS-UEP1H3R3MDD
供应商: 海外现货
标准整包数: 200

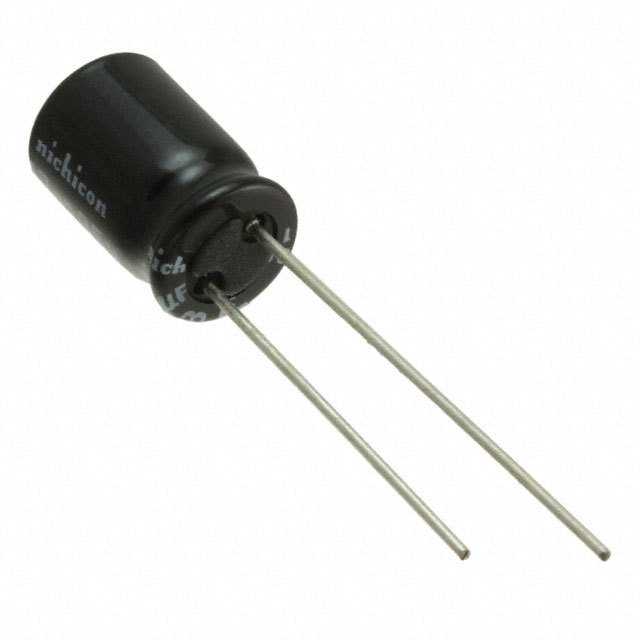

NICHICON 铝电解电容 UEP1H3R3MDD

UEP1H3R3MDD概述

    铝电解电容器技术手册

    产品简介


    本手册介绍的是适用于宽温度范围的铝电解电容器(Bi-Polarized),特别适用于-55°C到+105°C的工作环境。该产品符合RoHS指令(2011/65/EU),确保在生产过程中不含有害物质。

    技术参数


    本产品的关键技术参数如下:
    - 工作温度范围: -55°C至+105°C
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 1μF 至 6800μF
    - 电容容差: 在120Hz、20°C时为±20%
    - 漏电流: 应用额定电压5分钟后,漏电流不大于0.03CV或3μA,取较大者
    - 损耗角正切(tan δ): 最大值0.24(6.3V)至0.10(100V)
    - 低温稳定性: 在-40°C下,阻抗比(Z–40°C/Z+20°C)不超过3
    - 耐久性: 在105°C下施加额定电压1000小时后,极性反转每250小时一次
    - 寿命: 存储寿命为1000小时
    - 标记: 白色标识字印在黑色套管上

    产品特点和优势


    该铝电解电容器具有以下显著特点:
    - 宽温度范围适应性强: 可以在极端环境下稳定工作,适用于恶劣环境的应用。
    - 符合RoHS标准: 确保环保无害,符合现代电子产品要求。
    - 高可靠性: 经过严格的测试和验证,具备优异的耐久性和稳定性。
    - 灵活的尺寸和容量选择: 多种型号可选,满足不同应用需求。

    应用案例和使用建议


    该电容器广泛应用于消费电子、工业自动化、汽车电子、通信设备等领域。例如,在汽车电子中,它可以用于调节电压波动,保证系统正常运行;在消费电子中,可用于滤波和稳压,提高产品性能。
    使用建议:
    - 散热设计: 在高温环境下使用时,需考虑良好的散热设计,避免过热影响寿命。
    - 正确安装: 确保正确的连接方式,避免因极性错误导致损坏。
    - 环境防护: 在腐蚀性环境中使用时,需要额外的保护措施。

    兼容性和支持


    该产品可以与大多数常见的电路板和其他电子元件兼容。制造商提供全面的技术支持和服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    - 问题1: 漏电流过高
    - 解决方案: 检查安装过程中的极性是否正确,以及环境温度是否超过规定范围。

    - 问题2: 容量变化过大
    - 解决方案: 确认工作温度是否超过规定的温度范围,必要时进行散热处理。

    总结和推荐


    总体来看,这款铝电解电容器具有优秀的性能和稳定性,适合各种严苛的环境条件。它在设计上充分考虑了广泛的适用性,并且具备良好的兼容性和维护支持。我们强烈推荐在需要宽温度范围工作的电子设备中使用这款产品。

UEP1H3R3MDD参数

参数
电容值 3.3μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 22mA@ 120Hz,44mA@ 10kHz
长*宽*高 11mm(宽度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UEP1H3R3MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UEP1H3R3MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UEP1H3R3MDD UEP1H3R3MDD数据手册

UEP1H3R3MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
