UBT1V471MHD8

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 35V ±20% 10000h@ 125°C 1.33A@ 100kHz,665mA@ 120Hz 5101-4 通孔安装 12.5mm*20mm*22mm
供应商型号: UBT1V471MHD8
供应商: 国内现货
标准整包数: 100

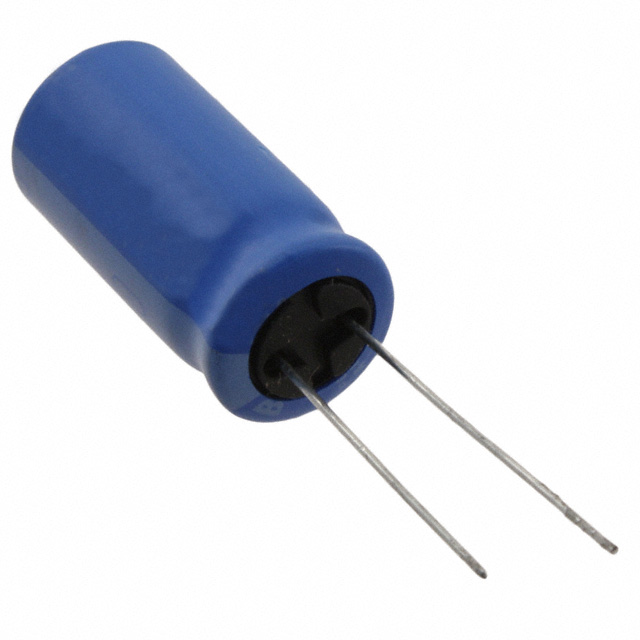

NICHICON 铝电解电容 UBT1V471MHD8

UBT1V471MHD8概述

    铝电解电容器——CAT.8100H技术手册

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于工业控制、汽车电子、消费电子、通信设备等多个领域。本产品型号为CAT.8100H,提供标准型和半标准型两种配置。产品具有多种尺寸选择,适用于不同的应用场景和需求。

    2. 技术参数


    - 类别温度范围:-40℃至+125℃(10V至250V),-25℃至+125℃(350V至450V)
    - 额定电压范围:10V至450V
    - 额定电容范围:4.7µF至4700µF
    - 电容容差:±20%(120Hz,20℃)
    - 泄漏电流:根据电容量不同有不同的限值(参见数据表)
    - 损耗角正切(tan δ):参见数据表
    - 低温稳定性:符合标准要求
    - 使用寿命:承受负载寿命可达2000至10000小时(+125℃)
    - 存储寿命:长时间无负载存储后仍满足耐久特性要求
    - 标记方式:白色字母印刷在蓝色套管上

    3. 产品特点和优势


    - 高可靠性:能在高温环境下工作,承受2000至10000小时的负载寿命。
    - 应用广泛:适合汽车电子领域,尤其是重型服务。
    - 环保材料:符合RoHS指令,采用无铅材料。
    - 符合AEC-Q200标准:确保在汽车电子领域的可靠性和质量。

    4. 应用案例和使用建议


    - 汽车电子:CAT.8100H特别适用于汽车引擎控制系统、空调系统和安全气囊控制系统。
    - 工业控制:适用于变频器、电源管理模块等需要长期稳定工作的场合。
    - 消费电子:适用于家用电器、音视频设备等。
    使用建议:
    - 在设计电路时,要考虑到电容器的工作温度范围和环境条件,以确保其正常工作。
    - 避免在超出额定电压的情况下使用,以免造成损坏。
    - 在大电流情况下,建议采用适当散热措施。

    5. 兼容性和支持


    - 兼容性:CAT.8100H可以与其他标准的铝电解电容器互换使用。
    - 技术支持:厂商提供详细的技术文档和支持服务,用户可以通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - Q: 高温环境下电容性能如何?
    - A: CAT.8100H在+125℃环境下能承受2000至10000小时的负载寿命,非常适合高温应用。

    - Q: 电容漏电流问题如何处理?
    - A: 漏电流应小于0.03CV或4µA(以较大者为准),如有异常,请检查电路设计和连接是否正确。

    7. 总结和推荐


    综上所述,CAT.8100H铝电解电容器具备高可靠性、广泛适用性和良好性价比,非常适合在汽车电子、工业控制和消费电子等领域使用。无论是从性能还是成本考虑,这款电容器都是一款值得推荐的产品。

UBT1V471MHD8参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.33A@ 100kHz,665mA@ 120Hz
工作寿命 10000h@ 125°C
长*宽*高 12.5mm*20mm*22mm
通用封装 5101-4
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBT1V471MHD8厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT1V471MHD8数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT1V471MHD8 UBT1V471MHD8数据手册

UBT1V471MHD8封装设计

查看详情并下载
Symbol
Footprint
3D Model
