UUL1H101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 5000h@ 105°C 151mA@ 120Hz,226.5mA@ 10kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: C2163678
供应商: 国内现货
标准整包数: 5

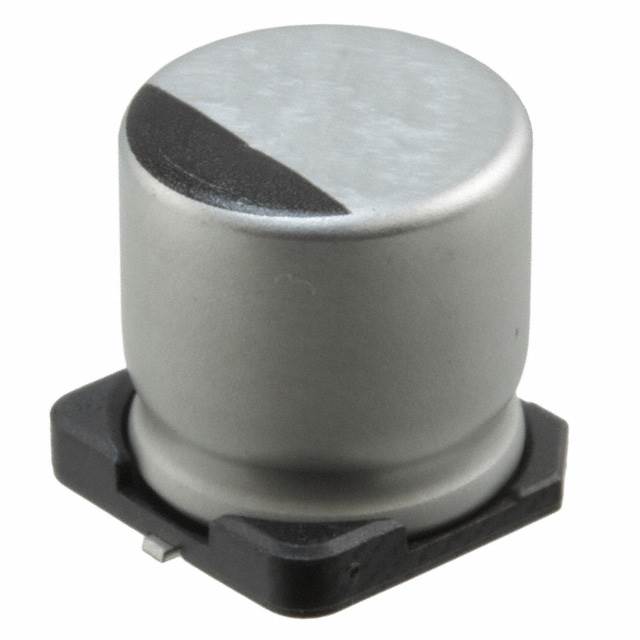

NICHICON 铝电解电容 UUL1H101MNL1GS

UUL1H101MNL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电子元件。它们的主要功能是储存和释放电能,并且在电路中用于平滑电压、滤波和耦合。铝电解电容器因其大容量、低成本和易于生产的特点,在消费电子、汽车电子、工业控制等多个领域得到广泛应用。

    2. 技术参数


    本产品系列的技术参数如下:
    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1µF 至 1000µF
    - 电容公差:±20%
    - 漏电流:不超过 0.01CV 或 3μA(20°C 下)
    - 损耗角正切 (tan δ):最大值见下表
    | 额定电压 (V) | tan δ (MAX.) |

    | 50 | 0.12 |
    | 35 | 0.13 |
    | 25 | 0.16 |
    | 16 | 0.20 |
    | 6.3 | 0.32 |
    | 10 | 0.24 |
    - 耐热性:在 250°C 热板上保持 30 秒后,符合指定特性要求
    - RoHS 符合性:满足欧盟 RoHS 指令 2011/65/EU 和 (EU)2015/863
    - AEC-Q200 认证:适用于汽车电子领域

    3. 产品特点和优势


    本产品系列具有以下独特功能和优势:
    - 长寿命保证:负载寿命可达 5000 小时,适用于高密度印刷电路板
    - 卓越的电气性能:低漏电流和低损耗角正切,确保高效的能量存储和传输
    - 广泛的温度适应性:可在极端温度环境下稳定工作
    - 环保材料:符合 RoHS 和 AEC-Q200 标准,适用于现代电子制造需求

    4. 应用案例和使用建议


    本产品常用于以下应用场景:
    - 电源管理:作为滤波电容,平滑电源电压
    - 信号处理:在放大器和音频系统中进行耦合和旁路操作
    - 汽车电子:如车载音响和发动机控制系统
    使用建议:
    - 安装方向:负极朝向电路板,确保正确连接
    - 散热设计:为防止过热,建议采用散热片或其他散热措施

    5. 兼容性和支持


    本产品与其他电子元器件兼容性良好,可以轻松集成到现有电路中。厂商提供详细的技术支持和维护服务,如有疑问请随时联系技术支持团队。

    6. 常见问题与解决方案


    问题 1:如何确保正确的焊接?
    - 解决方案:参照第 18-19 页的推荐焊盘尺寸和回流焊接参数进行操作。
    问题 2:产品在高温环境下如何表现?
    - 解决方案:本产品在高温环境下表现出色,参照第 30-35 页的数据表确认具体性能。

    7. 总结和推荐


    综上所述,该铝电解电容器系列在大容量、稳定性和可靠性方面表现出色,适用于多种复杂应用场景。其优异的温度适应性和长期稳定性使其在市场上具备很强的竞争力。我们强烈推荐这一系列的产品,尤其适合需要高性能和高可靠性的电子产品。
    希望以上内容能够帮助您更好地了解这款铝电解电容器系列的技术特性和应用范围。如需进一步咨询,请联系我们的技术支持团队。

UUL1H101MNL1GS参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 151mA@ 120Hz,226.5mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UUL1H101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUL1H101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUL1H101MNL1GS UUL1H101MNL1GS数据手册

UUL1H101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
