首页  >  产品百科  >  UUE1H331MNS1MS

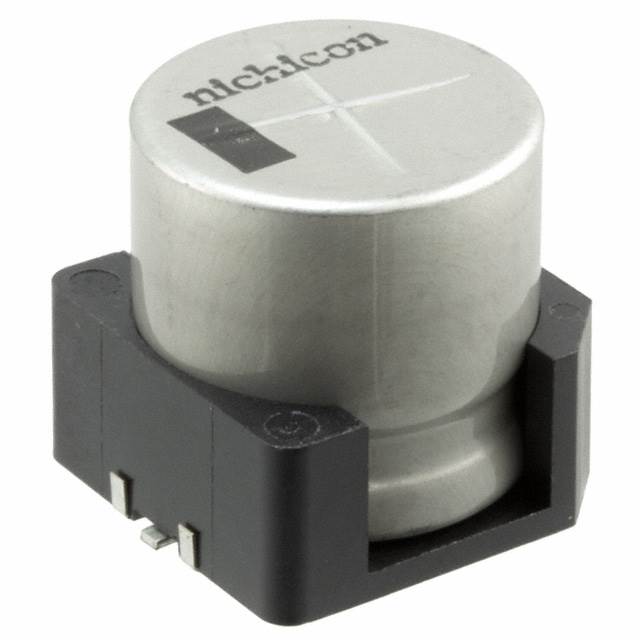

UUE1H331MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 50V ±20% 5000h@ 125°C 569.5mA@ 120Hz,850mA@ 100kHz SMD 贴片安装 17.1mm*17.1mm*17.5mm
供应商型号: M-UUE1H331MNS1MS
供应商: Future
标准整包数: 125
NICHICON 铝电解电容 UUE1H331MNS1MS

UUE1H331MNS1MS概述


    产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键组件。本文介绍的产品是UUE系列的芯片型铝电解电容器,其设计重点在于振动抵抗力和高负载寿命。该系列电容器特别适用于汽车电子领域,特别是那些需要承受高负荷服务的应用场景。此外,这些电容器符合RoHS指令和AEC-Q200标准,确保其环保和高性能的要求。

    技术参数


    - 额定电压范围:10V 至 50V
    - 标称电容范围:33μF 至 4700μF
    - 电容公差:±20%
    - 耐温范围:-40°C 至 +125°C(直径为8mm和10mm时),-55°C 至 +125°C(直径为12.5mm至18mm时)
    - 损耗角正切(tan δ)最大值:
    - 额定电压10V时,120Hz, 20°C 下为0.26
    - 额定电压16V时,120Hz, 20°C 下为0.20
    - 额定电压25V时,120Hz, 20°C 下为0.16
    - 额定电压35V时,120Hz, 20°C 下为0.14
    - 额定电压50V时,120Hz, 20°C 下为0.14
    - 泄漏电流:最大为0.03CV 或 4μA,取较大者
    - 阻抗比(Z–40°C / Z+20°C):最大值见详细数据表

    产品特点和优势


    UUE系列电容器的最大特点是其卓越的振动抵抗力和高负载寿命(最高可达5000小时,温度为125°C)。这使得它们在极端环境下依然能保持稳定的工作状态,尤其适合汽车电子领域的苛刻需求。同时,由于其优异的耐温性能和低损耗特性,该系列电容器也适用于其他工业应用,如工业自动化和通信设备。

    应用案例和使用建议


    应用案例:
    1. 汽车电子:该电容器可应用于汽车空调系统、引擎控制单元和车灯等设备,提供稳定可靠的电力支持。
    2. 工业自动化:用于PLC控制系统、传感器和其他高可靠性要求的场合。
    使用建议:
    1. 安装位置:考虑到电容器对振动的敏感性,应避免直接安装在车辆震动较大的位置,如引擎附近。
    2. 散热管理:尽管该系列电容器具有较高的耐温性能,但在高功率应用中仍需注意良好的散热措施,以确保长期稳定运行。
    3. 匹配其他元件:建议根据具体应用场景选择合适的配套电容值和电阻值,以达到最佳性能。

    兼容性和支持


    UUE系列电容器具有较强的兼容性,能够与其他常见的电子元件无缝对接。厂商提供详尽的技术支持和售后服务,包括产品选型指导、故障诊断和快速响应服务。如需更多信息或技术支持,请联系厂商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间使用后电容值降低 | 确认工作温度不超过规定范围,必要时更换电容器 |
    | 振动引起的损坏 | 确保安装稳固,考虑使用减振材料 |
    | 泄漏电流过大 | 检查焊接点是否有虚焊现象,必要时重新焊接 |

    总结和推荐


    综上所述,UUE系列芯片型铝电解电容器以其出色的振动抵抗力和高负载寿命,成为汽车电子和其他工业应用的理想选择。其稳定的性能和广泛的适用性使其在市场上具有很强的竞争力。如果您正在寻找一款可靠且高性能的电容器产品,UUE系列无疑是值得考虑的优秀选项。

UUE1H331MNS1MS参数

参数
电容值 330μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 569.5mA@ 120Hz,850mA@ 100kHz
工作寿命 5000h@ 125°C
长*宽*高 17.1mm*17.1mm*17.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUE1H331MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1H331MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1H331MNS1MS UUE1H331MNS1MS数据手册

UUE1H331MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 0.9184 ¥ 7.7605
375+ $ 0.88 ¥ 7.436
500+ $ 0.8745 ¥ 7.3895
1250+ $ 0.858 ¥ 7.2501
1875+ $ 0.8415 ¥ 7.1107
库存: 250
起订量: 125 增量: 125
交货地:
最小起订量为:125
合计: ¥ 970.06
