UPS1C221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 2000h@ 105°C 205mA@ 120Hz,410mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 647-UPS1C221MPD
供应商: Mouser
标准整包数: 1

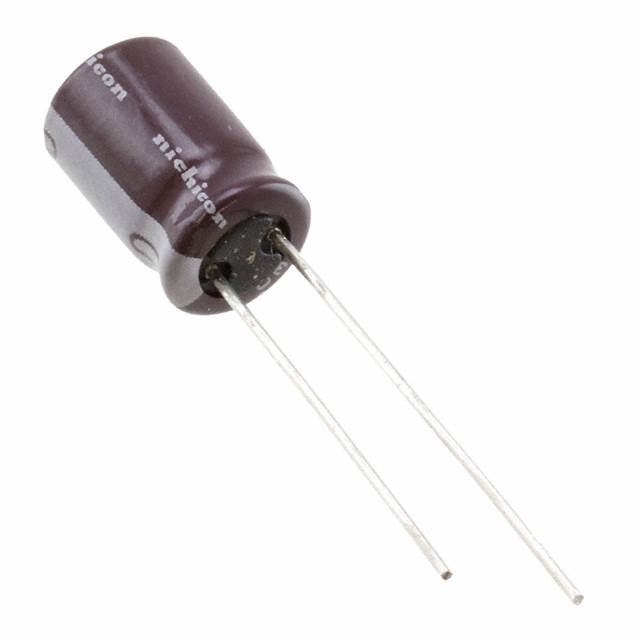

NICHICON 铝电解电容 UPS1C221MPD

UPS1C221MPD概述

    # 铝电解电容器UPS系列产品技术手册

    产品简介


    UPS系列铝电解电容器是专门为开关电源设计的高性价比产品,具有低阻抗、小型化的特点,广泛应用于各类电子设备中。这些电容器能够在宽温度范围内(–55°C至+105°C)稳定工作,并符合RoHS指令(2011/65/EU及EU 2015/863),体现了环保与高性能的结合。其主要用途包括但不限于开关电源、工业控制设备、通信设备及消费电子产品等领域。

    技术参数


    以下为UPS系列电容器的关键技术参数表:
    | 参数 | 规格范围 |

    | 类别温度范围 | –55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47μF 至 15000μF |
    | 容量公差 | ±20% |
    | 漏电流 | ≤ 0.03CV 或 4μA(以较大值为准) |
    | 损耗角正切(tanδ) | 见具体型号 |
    | 低温稳定性 | 见具体型号 |
    | 耐久性 | 符合JIS标准要求 |
    | 存储寿命 | 无负载情况下,1000小时后符合规定 |
    额定电压与泄漏电流关系
    - 在20°C环境下,额定电压应用一分钟后的泄漏电流满足以下公式:
    - 当电容值CV≤1000时:I = 0.1CV + 40 μA;
    - 当电容值CV>1000时:I = 0.04CV + 100 μA。

    产品特点和优势


    1. 小型化设计:适用于空间有限的应用场景,降低整体设备尺寸。
    2. 低阻抗特性:适合高频工作条件下的滤波和储能需求。
    3. 宽温范围:适应恶劣环境下的稳定运行。
    4. 环保合规:完全符合RoHS指令,绿色制造。
    5. 长寿命:通过严格的耐久性测试,确保长期可靠运行。

    应用案例和使用建议


    应用案例
    - 开关电源:UPS电容器常用于输入滤波电路,有效抑制输入纹波。
    - 工业自动化:在需要大容量电容存储能量的场合表现优异。
    - 通信设备:支持高频特性,满足高速信号处理的需求。
    使用建议
    - 在选择电容器时,应根据系统需求匹配合适的额定电压和电容值。
    - 尽可能避免超载使用,尤其是在高温环境下。
    - 建议定期检查安装位置是否存在过热现象,及时优化散热措施。

    兼容性和支持


    UPS系列电容器与多种主流电子元器件及设备具有良好的兼容性,可以轻松集成到现有系统中。此外,制造商提供详尽的技术支持和售后保障,包括在线技术支持、样品申请以及快速交付服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 确保安装环境干燥,重新检查接线 |
    | 工作温度异常高温 | 改善散热设计,降低工作温度 |
    | 性能下降明显 | 更换新批次产品,检查环境因素 |

    总结和推荐


    UPS系列铝电解电容器凭借其小型化、低阻抗、宽温范围等显著特点,在开关电源和其他高要求场景中表现出色。其卓越的性能和广泛的适用性使其成为市场的理想选择。对于需要高效能电容器的设计者来说,这款产品值得推荐。
    最终评价:UPS系列电容器是一款高度可靠且经济实用的产品,非常适合用于开关电源及相关领域的各种应用。强烈推荐给寻求高性能电容解决方案的客户。

UPS1C221MPD参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 205mA@ 120Hz,410mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS1C221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1C221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1C221MPD UPS1C221MPD数据手册

UPS1C221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.2128 ¥ 1.7977
100+ $ 0.1909 ¥ 1.6131
500+ $ 0.1452 ¥ 1.2269
1000+ $ 0.1307 ¥ 1.1042
3000+ $ 0.1069 ¥ 0.9035
9000+ $ 0.1048 ¥ 0.8852
24000+ $ 0.0987 ¥ 0.834
库存: 1237
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
直接购买
加入购物车
