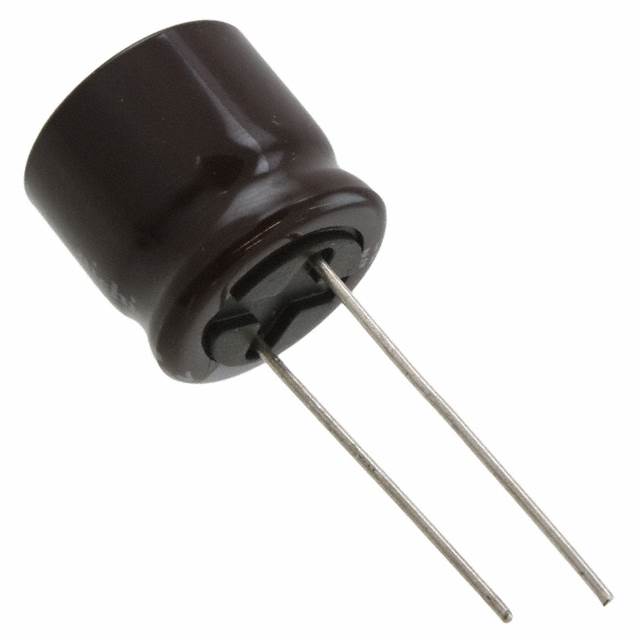

UPM1C102MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 16V ±20% 5000h@ 105°C 1.1A@ 120Hz,1.27A@ 10kHz 通孔安装 15mm(宽度)*16.5mm(高度)
供应商型号: 1899819
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UPM1C102MHD6TN

UPM1C102MHD6TN概述

    铝电解电容器 —— UPM系列

    产品简介


    铝电解电容器是一种常见的电子元器件,因其高容量、低成本和广泛的应用范围而被广泛应用于各类电子产品中。本手册所介绍的是UPM系列铝电解电容器,该系列产品以其低阻抗和高可靠性著称。它们主要应用于通信设备、电源管理、汽车电子、消费电子和工业自动化等领域。

    技术参数


    以下是UPM系列铝电解电容器的主要技术规格和性能参数:
    | 规格 | 参数 |

    | 额定电压 (V) | 6.3 ~ 450V |
    | 额定电容 (µF) | 1 ~ 15000 µF |
    | 容差 (%) | ±20% |
    | 尺寸代码 | φ5, φ6.3, φ8, φ10 |
    | 工作温度范围 | –55°C ~ +105°C (6.3 ~ 100V)|
    –40°C ~ +105°C (160 ~ 400V)|
    –25°C ~ +105°C (450V) |
    | 额定电流系数 (Ω) | 0.80 ~ 1.60 |
    此外,该系列电容器还具备低阻抗、高可靠性等优势,可承受5000小时负载寿命测试(+105°C),符合RoHS标准,并通过了AEC-Q200认证。

    产品特点和优势


    - 低阻抗: 在高频应用中表现出色。
    - 高可靠性: 具备出色的长期稳定性,适用于苛刻的工作环境。
    - 高容量范围: 从1 µF到15000 µF,满足不同需求。
    - 高温度适应性: 可在广泛的温度范围内稳定工作。
    - 环保合规: 符合RoHS标准,适合环保要求严格的应用场合。

    应用案例和使用建议


    UPM系列铝电解电容器广泛应用于各种电子设备中,如开关电源、滤波器、整流电路等。针对具体应用场景,这里提供一些建议:
    - 电源管理: 在开关电源中,选用适当额定电压和电容值的产品以确保高效稳定输出。
    - 通信设备: 用于交流耦合或旁路应用时,选择合适的频率响应特性。
    - 汽车电子: 需要选择能够承受高温度和振动的型号。

    兼容性和支持


    UPM系列铝电解电容器与其他标准组件兼容,可以轻松集成到现有系统中。厂商提供了全面的技术支持和服务,包括应用咨询和技术培训,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 泄漏电流过大
    - 解决方法: 检查连接线路是否有短路现象,或更换更高耐压等级的产品。

    - 问题2: 容量不稳定
    - 解决方法: 确认工作环境是否符合规定温度范围,避免在极端环境下使用。

    总结和推荐


    UPM系列铝电解电容器凭借其低阻抗、高可靠性及宽广的温度适应性,成为众多应用的理想选择。特别是对于需要高性能和高稳定性的场合,这款产品表现尤为突出。总的来说,我们强烈推荐UPM系列铝电解电容器作为首选的电子元器件。

UPM1C102MHD6TN参数

参数
电容值 1mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.1A@ 120Hz,1.27A@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 15mm(宽度)*16.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPM1C102MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1C102MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1C102MHD6TN UPM1C102MHD6TN数据手册

UPM1C102MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2576
10+ ¥ 4.7406
100+ ¥ 4.2476
500+ ¥ 4.1718
1000+ ¥ 4.1718
2000+ ¥ 4.0959
4000+ ¥ 4.0959
库存: 382
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.4
