UVZ1H470MED1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 1000h@ 105°C 115mA@ 120Hz,230mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: N-UVZ1H470MED1TA
供应商: 云汉优选
标准整包数: 1

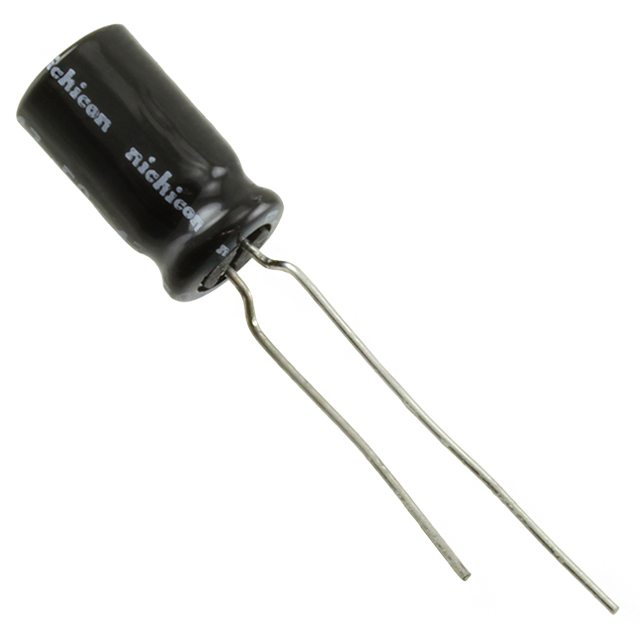

NICHICON 铝电解电容 UVZ1H470MED1TA

UVZ1H470MED1TA概述

    铝电解电容器UVZ系列产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于电源、音频系统、工业控制设备及消费电子领域的核心元件。UVZ系列是其中的一款主打产品,专为需要宽温范围和高可靠性应用设计。其独特的设计使其能够在极端环境下保持稳定性能,适用于多种苛刻的应用场景。本系列产品不仅满足RoHS指令(2011/65/EU和(EU)2015/863),还具备出色的性能和广泛的温度适应能力。

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 6.3V至450V |
    | 额定电容范围 | 0.47μF至33000μF |
    | 温度范围 | –55°C至+105°C(6.3V~100V),–40°C至+105°C(160V~400V),–25°C至+105°C(450V) |
    | 泄漏电流 | ≤0.03CV或4μA,取较大值 |
    | 损耗角正切(tan δ) | 最大0.28(6.3V),下降至0.08(100V以上) |
    | 容量变化 | 初始值的±20% |
    UVZ系列采用径向引线型设计,提供多种尺寸配置,具体规格详见表中案例。部分型号还支持定制尺寸代码以适配特定需求。

    产品特点和优势


    1. 宽温范围:支持–55°C到+105°C的极端工作温度,尤其适合恶劣环境。
    2. 高可靠性:符合RoHS标准,无铅化制造,确保长期稳定性。
    3. 高纹波电流能力:能够承受高达数千毫安的纹波电流,特别适合高频开关电路。
    4. 一致性良好:电容变化率不超过初始值的±20%,确保长时间运行性能不变。

    应用案例和使用建议


    UVZ系列铝电解电容器被广泛应用于电力转换系统、通信设备、汽车电子和家用电器等领域。例如,在变频器中,通过使用UVZ系列可以有效降低纹波电流对电路的影响;而在逆变器应用中,则需注意电容器的散热管理,以避免过热影响使用寿命。
    使用建议:
    - 在选择额定电压时,尽量留有一定余量,确保设备在峰值负载下仍能正常工作。
    - 确保电路设计符合UVZ的纹波电流承载能力,必要时加装滤波电感来减少输入电流冲击。

    兼容性和支持


    UVZ系列电容器与其他同规格的铝电解电容器具有良好的互换性,适用于大部分现有设备。厂商提供全面的技术支持,包括样品供应、现场技术支持以及质保服务。此外,产品包装多样,包括单件散装、成卷封装等形式,便于集成于不同生产流程。

    常见问题与解决方案


    1. 问题:电容器在低温环境下容量显著降低。
    解决方案:检查电路设计是否考虑到了低温补偿措施,必要时增加预加热机制。

    2. 问题:设备启动时出现电容短路现象。
    解决方案:确认连接极性正确,避免静电放电对电容造成损坏。

    总结和推荐


    UVZ系列铝电解电容器凭借其卓越的宽温性能、高可靠性及广泛应用兼容性,在工业控制和消费电子产品领域具有极高的市场竞争力。如果您需要一款既能适应严酷环境又能保证长寿命的电容器,UVZ系列无疑是最佳选择之一。强烈推荐此产品给对电容器性能要求较高的客户群体。
    总之,UVZ系列体现了铝电解电容器行业技术创新的高度,非常值得信赖和使用。

UVZ1H470MED1TA参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 115mA@ 120Hz,230mA@ 10kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVZ1H470MED1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1H470MED1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1H470MED1TA UVZ1H470MED1TA数据手册

UVZ1H470MED1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
