UCW1E471MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 7000h@ 105°C 425mA@ 120Hz,850mA@ 100kHz 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 11M-UCW1E471MNL1GS
供应商: 云汉优选
标准整包数: 1

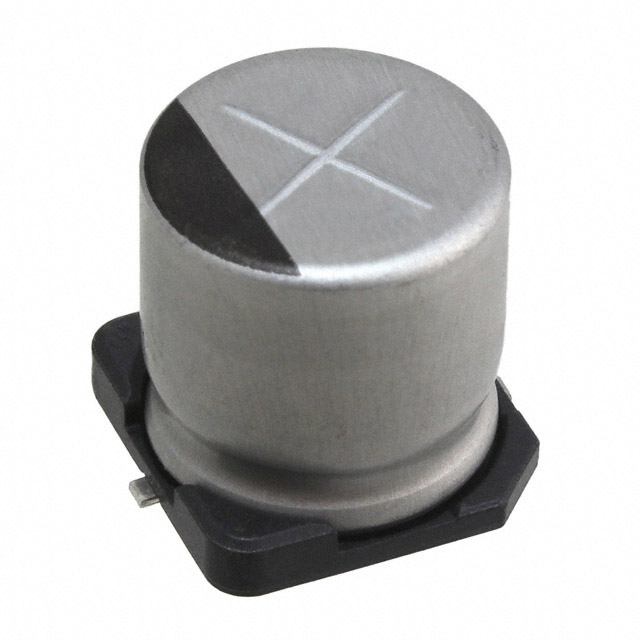

NICHICON 铝电解电容 UCW1E471MNL1GS

UCW1E471MNL1GS概述


    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)
    型号:CAT.8100H UCW
    本系列铝电解电容器适用于多种应用领域,包括消费电子、工业自动化、通信设备和汽车电子系统。UCW系列采用了低阻抗设计和长寿命保障,确保在高温环境下稳定运行,是现代电子设备不可或缺的关键组件。

    技术参数


    - 电压范围: 6.3V 至 50V
    - 额定电容范围: 10μF 至 470μF
    - 电容容差: ±20%
    - 额定电压下的漏电流: 不超过0.01 CV 或 3 μA 中的较大值
    - 损耗角正切 (tan δ): 在不同额定电压下,tan δ 的最大值有所不同,具体见表
    - 温度范围: -25°C 至 +105°C
    - 工作频率系数: 50 Hz 至 10 kHz 以上
    - 电容器尺寸: φ5 mm 至 φ10 mm,L = 5 mm 至 10 mm
    - 载流能力: 额定纹波电流 (mArms) 为100 kHz时的数值见表

    产品特点和优势


    - 长寿命保障: 在 +105°C 温度下经过 7000 小时负载寿命测试。
    - 低阻抗: 工作温度范围内的低阻抗设计,可提高系统整体效率。
    - RoHS 合规: 符合环保要求,适合全球市场。
    - AEC-Q200 认证: 满足汽车电子行业标准,适用于高性能应用。
    - 适用自动贴片机: 采用载带包装,方便自动化生产。

    应用案例和使用建议


    - 消费电子产品: 如智能手机、平板电脑等便携式设备。
    - 工业控制: 在自动化生产线中的传感器和控制器中。
    - 通信设备: 用于无线通信模块,提供滤波和储能功能。
    - 汽车电子系统: 作为发动机控制单元(ECU)的一部分,用于电路保护和滤波。
    使用建议:
    1. 在高温环境下使用时,建议进行热管理,以延长电容器的使用寿命。
    2. 根据应用需求选择合适的电容器尺寸和容量,避免过载。
    3. 定期检测电容器的工作状态,确保系统正常运行。

    兼容性和支持


    - 兼容性: 可与市面上主流的自动化贴片设备兼容,便于批量生产。
    - 技术支持: 提供详细的技术文档和支持,包括推荐焊盘尺寸、贴片规范等。

    常见问题与解决方案


    1. 问: 电容器工作时发热严重?
    答: 检查散热措施是否到位,确保工作温度不超过推荐值。如需改善,可考虑外部散热片或风扇。
    2. 问: 电容器损坏后无法恢复?
    答: 检查电源电路是否存在过压或过流现象,更换损坏电容器并重新测试电路。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS (CAT.8100H UCW) 是一款高品质、高可靠性的铝电解电容器,适用于各种严苛的应用环境。凭借其长寿命保障、低阻抗特性和广泛的应用范围,该系列产品在众多行业中表现出色。建议在高可靠性要求的电子系统中使用此款电容器,以确保系统的长期稳定运行。

UCW1E471MNL1GS参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 425mA@ 120Hz,850mA@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 10.3mm*10.3mm*10mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCW1E471MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCW1E471MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCW1E471MNL1GS UCW1E471MNL1GS数据手册

UCW1E471MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
