UPJ2A680MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 100V ±20% 5000h@ 105°C 289mA@ 120Hz,466mA@ 10kHz 通孔安装 12.5mm*15mm*16.5mm
供应商型号: M-UPJ2A680MHD6
供应商: Future
标准整包数: 1

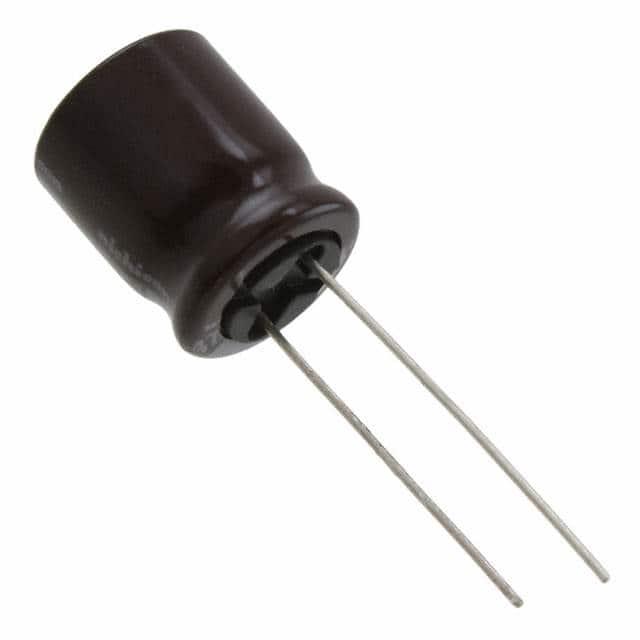

NICHICON 铝电解电容 UPJ2A680MHD6

UPJ2A680MHD6概述

    铝电解电容器 — UPJ系列

    产品简介


    铝电解电容器是一种常见的电子元件,主要用于存储和释放电能。UPJ系列特别设计用于开关电源供应系统(Switching Power Supplies),具有低阻抗和高可靠性等特点。这些电容器能够承受长期的负载寿命,在高温环境下表现出色。UPJ系列覆盖了广泛的电容值范围,采用E12系列数值标准,符合RoHS指令(2011/65/EU及欧盟修订版2015/863)。此外,这些电容器具备较小的压力释放通风口,以确保安全运行。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 6.3V 至 450V |
    | 额定电容 | 1µF 至 15000µF |
    | 电容公差 | ±20% (120Hz,20°C) |
    | 泄漏电流 | 0.03CV 或 4µA,两者较大者 |
    | 损耗角正切 (tan δ) | 0.022 至 0.5 |
    | 工作温度范围 | –55°C 至 +105°C(6.3V 至 100V),–40°C 至 +105°C(160V 至 400V) |
    | 环境湿度 | ≤ 95%(无冷凝) |

    产品特点和优势


    - 低阻抗和高可靠性:UPJ系列电容器能够在高温下长时间稳定工作,适合应用于要求高可靠性的开关电源供应系统。
    - 广泛的电容范围:覆盖从1µF到15000µF,满足各种应用场景的需求。
    - 优良的温度稳定性:在极端温度下仍能保持稳定的性能,适合在恶劣环境中使用。
    - RoHS合规:确保产品的环保性和可持续性,适用于对环保要求较高的项目。

    应用案例和使用建议


    UPJ系列电容器在开关电源供应系统中有广泛应用,如服务器、通信设备、工业自动化控制系统等。建议在使用过程中注意:
    - 温度控制:确保电路板良好的散热措施,避免高温导致电容器过早失效。
    - 防震保护:对于震动较大的应用场景,可考虑添加固定装置,防止电容器损坏。
    - 合理选型:根据具体应用场景选择合适电容值和额定电压的产品,避免过压或欠压运行。

    兼容性和支持


    UPJ系列电容器与其他标准电子元件兼容,易于集成到现有系统中。制造商提供全面的技术支持和服务,包括但不限于产品规格咨询、应用技术支持等。

    常见问题与解决方案


    - Q: 温度过高导致电容器失效怎么办?
    A: 增加散热措施,如安装散热片或风扇,改善电路板散热条件。
    - Q: 电容器泄露电流过大怎么办?
    A: 检查电路板是否有短路现象,更换合适的电容器型号。
    - Q: 电容器发生故障后如何维修?
    A: 推荐联系原厂进行专业维修,或者替换新的同型号电容器。

    总结和推荐


    UPJ系列铝电解电容器以其低阻抗、高可靠性及广泛的应用范围脱颖而出。适用于各种高要求的开关电源供应系统,特别是在高温和高可靠性要求的场合。综合以上特性,强烈推荐使用该系列产品。

UPJ2A680MHD6参数

参数
电容值 68μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 289mA@ 120Hz,466mA@ 10kHz
长*宽*高 12.5mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ2A680MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ2A680MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ2A680MHD6 UPJ2A680MHD6数据手册

UPJ2A680MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
