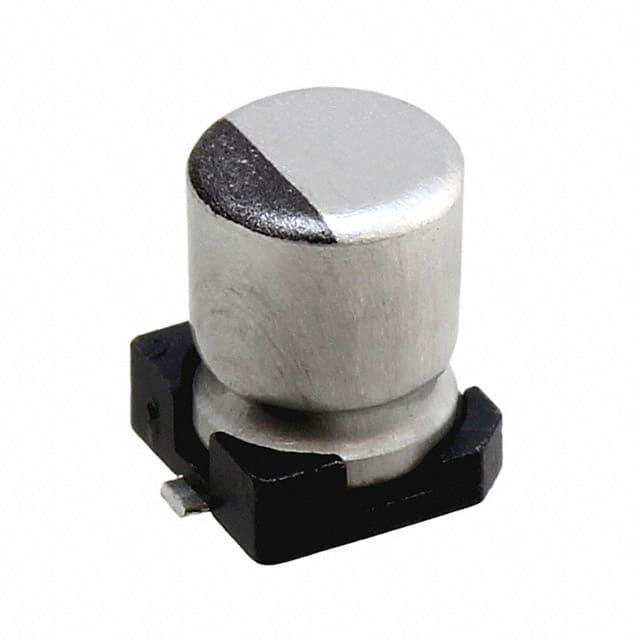

UWG1H010MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 1000h@ 105°C 15mA@ 120Hz,30mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*5.4mm
供应商型号: F-UWG1H010MCL1GB
供应商: 海外现货
标准整包数: 2000
NICHICON 铝电解电容 UWG1H010MCL1GB

UWG1H010MCL1GB概述

    # 铝电解电容器UWG芯片型,低阻抗

    产品简介


    本产品是一款铝电解电容器,型号为UWG芯片型,适用于表面贴装工艺。该产品具有极低的阻抗,并能在宽广的工作温度范围内(-55°C至+105°C)运行,符合RoHS指令(2011/65/EU)和AEC-Q200标准。此电容器专为高密度PCB板设计,适用于自动贴片机,且可通过载带式包装进行自动化组装。

    技术参数


    基本参数
    - 产品系列: UWG
    - 类型: 芯片型
    - 工作温度范围: -55°C 至 +105°C
    - 额定电压范围: 6.3V 至 50V
    - 额定容量范围: 1µF 至 1500µF
    - 容差: ±20%
    - 漏电流: 在20°C下,施加额定电压2分钟后,漏电流不超过0.01CV或3μA,以较大者为准
    - 损耗角正切 (tan δ): 0.12 至 0.26
    尺寸规格
    - 尺寸范围:
    - 直径:4mm 至 6.3mm
    - 长度:6.2mm 至 10mm
    电气特性
    - 频率特性: 测量频率为120Hz时
    - 热稳定性: 恢复到20°C时,满足相应额定值
    - 耐久性: 按照JIS C 5101-4标准测试后,满足指定的耐久特性

    产品特点和优势


    独特功能
    - 宽温区适应性: 能够在极端温度环境下稳定工作。
    - 低阻抗设计: 降低电路的阻抗,提高效率。
    - 自动化兼容性: 适用于自动化生产,提升生产效率。
    - 环保材料: 符合RoHS指令,保证环保标准。
    - 高标准认证: 通过AEC-Q200认证,确保产品品质和可靠性。

    应用案例和使用建议


    应用场景
    - 电源模块: 可用于电源模块中的滤波、稳压等功能。
    - 高频信号处理: 由于其低阻抗特性,在高频信号处理中表现优异。
    - 工业控制: 广泛应用于各类工业控制系统,保证系统的稳定运行。
    使用建议
    - 高温环境下使用: 应注意其热稳定性,确保其在高温下的性能稳定。
    - 自动组装: 采用自动贴片机组装,减少人工成本,提高生产效率。
    - 维护和保养: 定期检查电容器的工作状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与常见的高密度PCB板和自动贴片机高度兼容。
    - 技术支持: 提供详细的使用手册和技术支持,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    常见问题
    1. 高温下工作不稳定
    - 解决方案: 确保散热系统良好,避免过热。
    2. 长时间使用后性能下降
    - 解决方案: 检查并更换已经老化的产品,确保系统正常运行。
    3. 安装不当导致接触不良
    - 解决方案: 按照正确的方法安装电容器,确保良好的接触。

    总结和推荐


    综合评估
    UWG芯片型铝电解电容器具有广泛的温度适应能力、低阻抗设计及优秀的电气性能,能够显著提高电路的效率和可靠性。它不仅适用于电源模块和高频信号处理,还能够在各种工业控制场景中大显身手。
    推荐
    鉴于其卓越的技术性能和广泛的适用性,我们强烈推荐使用UWG芯片型铝电解电容器,特别是在需要高性能和可靠性的场合。

UWG1H010MCL1GB参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 15mA@ 120Hz,30mA@ 100kHz
长*宽*高 4.3mm*4.3mm*5.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWG1H010MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWG1H010MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWG1H010MCL1GB UWG1H010MCL1GB数据手册

UWG1H010MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
