UPM1V821MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 820μF 35V ±20% 5000h@ 105°C 1.38A@ 120Hz,1.62A@ 10 kHz 通孔安装 18mm*15mm*17mm
供应商型号: UA-UPM1V821MHD6TN
供应商: 海外现货
标准整包数: 250

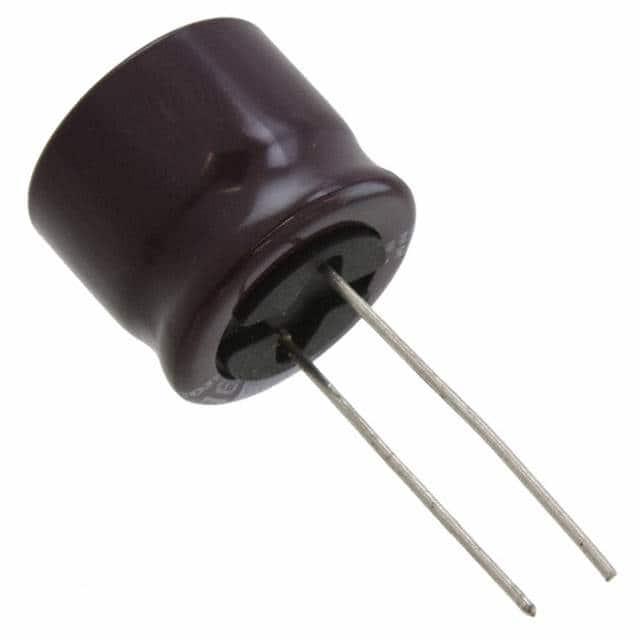

NICHICON 铝电解电容 UPM1V821MHD6TN

UPM1V821MHD6TN概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是广泛应用于各种电子设备中的关键元器件。它们主要功能是储存和释放电荷,具有较大的电容值和相对较低的成本。这类电容器被广泛用于电源滤波、耦合、旁路电路等应用领域。

    技术参数


    - 容量范围: 1 µF 至 15,000 µF
    - 额定电压: 6.3 V 至 450 V
    - 温度范围: –55°C 至 +105°C(6.3 V 至 100 V),–40°C 至 +105°C(160 V 至 400 V),–25°C 至 +105°C(450 V)
    - 耐压寿命: 在 +105°C 下承受 5,000 小时负载(对于较小尺寸的产品为 2,000 至 3,000 小时)
    - 损耗角正切(tan δ): 最大值根据额定电压不同而异,如:160 V 的最大值为 0.19,450 V 的最大值为 0.25
    - 漏电流: 以 CV 或固定数值的最大值为准(具体见手册详细数据)
    - 阻抗: 标准范围内的最大阻抗值详见规格表

    产品特点和优势


    - 高可靠性: 经过严格测试,确保在高温环境下能长时间稳定运行。
    - 宽泛的工作范围: 可适应不同的电压和温度条件,适用性强。
    - 低ESR: 设计上采用了低等效串联电阻(ESR),提高了效率和使用寿命。
    - 环保认证: 符合RoHS指令要求,绿色环保。

    应用案例和使用建议


    - 开关电源: 用于电源滤波,保证输出的稳定性和平滑性。
    - 电机驱动电路: 用于缓冲和吸收瞬间电流冲击,提高系统整体稳定性。
    - LED照明: 用于稳流和保护电路,提升灯光质量和稳定性。
    - 电磁干扰抑制: 用于减少线路间的电磁干扰。
    使用建议:
    - 确保电容器的安装符合手册中的尺寸和接线图要求。
    - 选择合适的工作电压和温度范围,避免超过额定值导致损坏。
    - 考虑使用额外的散热装置,特别是在高功耗应用场景中。

    兼容性和支持


    - 兼容性: 该系列产品在大多数常见的电子电路设计中具有良好的兼容性,适合与其他标准组件搭配使用。
    - 技术支持: 厂商提供详细的安装指南和技术支持服务,客户可以轻松获取所需的技术资料和售后支持。

    常见问题与解决方案


    1. 问题: 电容器使用寿命缩短。
    - 解决方案: 检查工作电压和温度是否超过额定值;考虑使用更耐用的型号。
    2. 问题: 漏电流异常。
    - 解决方案: 检查是否有物理损伤或错误接线;确认安装位置是否符合规范。
    3. 问题: 输出不稳。
    - 解决方案: 检查电路中其他组件是否正常;确保电容器容量和电压等级正确匹配。

    总结和推荐


    这款铝电解电容器具有高可靠性、宽泛的工作范围和低ESR等显著优势,非常适合多种工业和消费电子产品应用。经过对各项技术参数及性能指标的评估,我们强烈推荐在需要高效、稳定且可靠的电力存储解决方案的应用场合中使用该系列产品。

UPM1V821MHD6TN参数

参数
电容值 820μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.38A@ 120Hz,1.62A@ 10 kHz
长*宽*高 18mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPM1V821MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1V821MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1V821MHD6TN UPM1V821MHD6TN数据手册

UPM1V821MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
