UVP1A222MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 10V ±20% 2000h@ 85°C 1.28A@ 120Hz,1.472A@ 10 kHz 通孔安装 16mm(长度)*27mm(高度)
供应商型号: N-UVP1A222MHD1TN
供应商: 云汉优选
标准整包数: 1

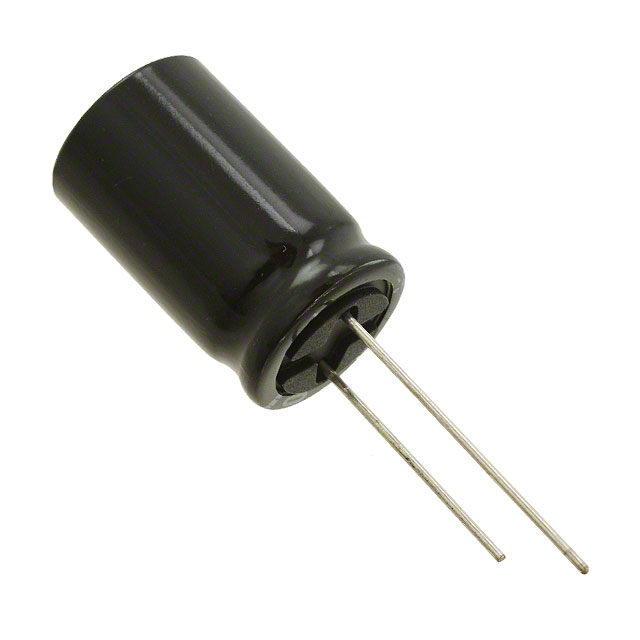

NICHICON 铝电解电容 UVP1A222MHD1TN

UVP1A222MHD1TN概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,以其高容量、低成本和良好的温度稳定性而闻名。这些电容器广泛应用于娱乐电子设备、电源管理和通信设备等领域。本手册介绍了标准的无极性铝电解电容器(UVP),适用于需要双极性供电的应用场合。

    技术参数


    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1µF 至 6800µF
    - 容差:±20%
    - 泄漏电流:在 20°C 下,应用额定电压 5 分钟后,泄漏电流不大于 0.03CV 或 3 µA,取较大值
    - 损耗角正切(tan δ):
    - 6.3V: 最大 0.26
    - 10V: 最大 0.24
    - 16V: 最大 0.22
    - 25V: 最大 0.20
    - 35V: 最大 0.16
    - 50V: 最大 0.14
    - 63V: 最大 0.12
    - 100V: 最大 0.10
    - 耐久性:当额定电压施加 2000 小时后,复温至 20°C,符合上述规定的耐久性指标
    - 储存寿命:在 85°C 无负载储存 1000 小时后,按 JIS C 5101-4 条款 4.1 进行电压处理后,符合规定耐久性指标

    产品特点和优势


    1. 宽温度范围:在 -40°C 到 +85°C 的温度范围内稳定运行。
    2. 低泄漏电流:在 20°C 下,额定电压 5 分钟后的泄漏电流较低。
    3. 优良的耐久性:长时间工作条件下仍能保持稳定的性能。
    4. 环保材料:铅焊线和PET套筒均符合RoHS标准。
    5. 标记清晰:白字黑底的标识使得规格易于识别。

    应用案例和使用建议


    - 娱乐电子设备:如音响系统和家庭影院,因其高容值和稳定性。
    - 电源管理:为大功率电源提供储能和滤波。
    - 通信设备:用于通信设备的电源部分,确保电压稳定。
    使用建议:
    1. 在高温环境下使用时,注意散热以防止过热损坏。
    2. 使用前检查电容器是否有破损或泄漏现象。
    3. 根据电路需求选择合适的电容值和电压等级。

    兼容性和支持


    该电容器系列可以与其他适合的电子元器件配合使用,满足各种复杂电路设计的需求。制造商提供详尽的技术支持文档,包括电路图和连接方法,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器损坏 | 检查是否过度加热或过压使用。重新评估电路设计,确保电压和电流条件安全。 |
    | 泄漏电流异常 | 确保连接正确且紧固,避免接触不良导致的电流泄漏。 |

    总结和推荐


    铝电解电容器(UVP)具有出色的稳定性和耐久性,非常适合在各种应用中使用。其在宽温度范围内的表现尤为出色,且符合环保标准,是市场上的优秀选择。对于需要高性能双极性电容器的应用场景,我们强烈推荐使用此系列电容器。希望这份手册能够帮助您更好地了解并选择合适的产品。

UVP1A222MHD1TN参数

参数
电容值 2.2mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.28A@ 120Hz,1.472A@ 10 kHz
长*宽*高 16mm(长度)*27mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装

UVP1A222MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1A222MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1A222MHD1TN UVP1A222MHD1TN数据手册

UVP1A222MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
