UPS2A331MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 100V ±20% 3000h@ 105°C 1.08A@ 100 kHz,766.8mA@ 120Hz 通孔安装 16mm*25mm*27mm
供应商型号: 493-12236-3-ND
供应商: Digi-Key
标准整包数: 1

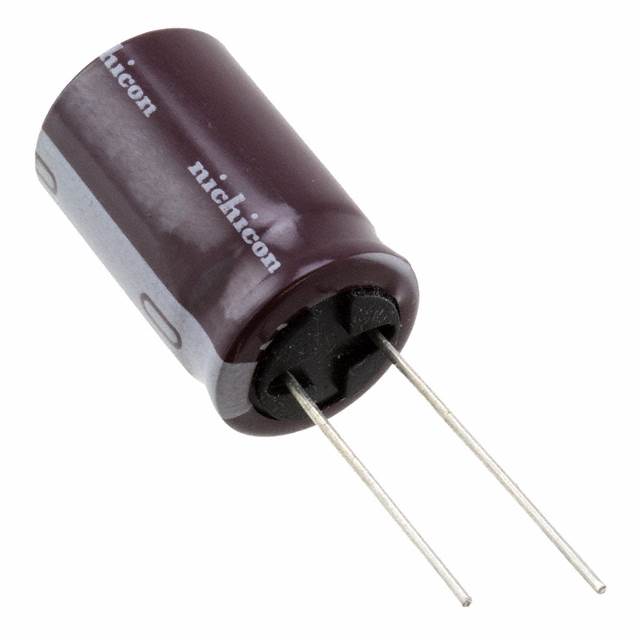

NICHICON 铝电解电容 UPS2A331MHD1TN

UPS2A331MHD1TN概述

    # 铝电解电容器——UPS系列

    产品简介


    基本介绍
    UPS 系列铝电解电容器是专为开关电源设计的小型化、低阻抗电容器。它们具备宽温度范围和优良的电气性能,适用于各种严苛的应用环境。该系列产品已符合欧盟的RoHS指令(2011/65/EU 和 (EU) 2015/863)。
    主要功能与应用领域
    - 主要功能:
    - 为开关电源提供稳定可靠的电能储存与释放能力。
    - 支持高频切换操作,减少电能损耗。

    - 应用领域:
    - 计算机及外围设备
    - 工业自动化设备
    - 通信设备
    - 汽车电子
    - 家用电器等

    技术参数


    性能参数
    - 额定电压范围:6.3V至450V
    - 标称容量范围:0.47μF至15000μF
    - 容值公差:±20%
    - 漏电流:
    - 当施加额定电压1分钟后,漏电流小于等于0.03CV 或者 4 μA,以较大者为准。
    - 损耗角正切(tan δ):见具体型号数据表
    - 耐久性测试:在105°C条件下储存无负载1000小时后,满足规定的耐久特性。
    - 阻抗比:不同频率下的最大阻抗比见数据表
    - 纹波电流:根据频率和额定电压的不同而变化
    工作环境
    - 工作温度范围:–55至+105°C(对于6.3至100V),–40至+105°C(对于160至400V),–25至+105°C(对于450V)

    产品特点和优势


    独特功能
    - 小型化设计:采用径向引脚式封装,适合紧凑空间设计。
    - 低阻抗:能够降低纹波电流导致的发热,提高可靠性。
    - 宽温范围:可在极端环境下稳定工作。
    - 环保材料:采用无铅焊锡及PET套管,确保环境友好。
    市场竞争力
    - 高可靠性:通过严格的质量控制标准,提供长寿命的保证。
    - 适用性强:广泛应用于多种工业领域,满足多样化的应用需求。

    应用案例和使用建议


    应用场景
    1. 计算及通信设备
    - 使用示例:服务器、路由器、交换机等。
    - 使用建议:由于服务器电源需应对高频切换,应选择低阻抗和高耐压等级的型号,如250V或更高。
    2. 工业自动化设备
    - 使用示例:PLC控制器、变频器等。
    - 使用建议:需要考虑高温环境下使用,推荐选用高温耐受性更强的产品。
    优化方案
    - 在高频电路中应用时,应选择合适的型号以降低纹波电流造成的损耗。
    - 注意散热问题,特别是在大功率应用中,合理布局可避免过热现象。

    兼容性和支持


    兼容性
    - 与其他元件的兼容性:UPS系列铝电解电容器与其他主流品牌的同类产品兼容,方便系统集成。
    支持与维护
    - 技术支持:厂家提供详尽的技术文档和在线支持,确保客户能够顺利安装与调试。
    - 售后服务:承诺长期供货与技术支持,确保客户长期使用无忧。

    常见问题与解决方案



    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 热量积聚严重 | 合理布线并增加散热片。 |
    | 容值变化大 | 检查是否因超温使用所致,更换适应温度范围的产品。 |
    | 寿命短 | 检查是否工作环境超出额定条件,选择耐受性更好的型号。 |

    总结和推荐


    综合评估
    - 主要优点:
    - 小巧轻便,易于安装。
    - 环保无铅,绿色生产。
    - 广泛的工作温度范围,适应各种恶劣环境。
    推荐使用
    综上所述,UPS系列铝电解电容器凭借其出色的性能、广泛的应用范围以及可靠的支持服务,特别适合于对电容器有较高要求的场合,强烈推荐在高频开关电源及其他高可靠性要求的应用中使用。
    本手册旨在帮助您更好地了解UPS系列铝电解电容器的技术参数、特点及应用。如有任何疑问,请联系我们的技术支持团队获取更多帮助。

UPS2A331MHD1TN参数

参数
电容值 330μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.08A@ 100 kHz,766.8mA@ 120Hz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPS2A331MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2A331MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2A331MHD1TN UPS2A331MHD1TN数据手册

UPS2A331MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7929 ¥ 6.6359
500+ $ 0.7382 ¥ 6.1777
1250+ $ 0.6767 ¥ 5.6628
1750+ $ 0.6568 ¥ 5.4962
2500+ $ 0.6371 ¥ 5.3313
6250+ $ 0.5924 ¥ 4.9574
12500+ $ 0.5635 ¥ 4.716
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1658.97
