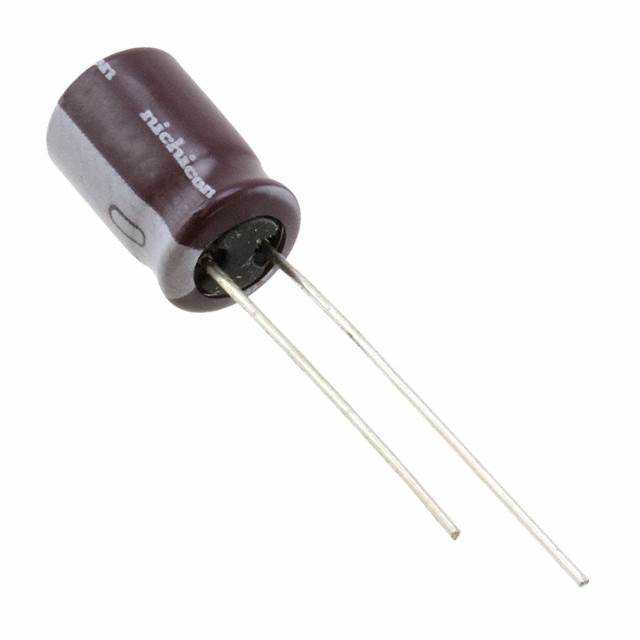

UPW1E151MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 25V ±20% 3000h@ 105°C 360.75mA@ 120Hz 通孔安装 8mm*11.5mm*13mm
供应商型号: 1821677
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UPW1E151MPD1TD

UPW1E151MPD1TD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS UPW 技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UPW 是一款专为开关电源设计的微型电容器,具有低阻抗和高可靠性的特点。UPW 系列以其小巧的体积和更低的阻抗脱颖而出,相较于 UPM 系列具有更小的外形尺寸。此系列产品通过了 AEC-Q200 认证,符合 RoHS 指令(2011/65/EU 和 EU 2015/863),并能承受长达 8000 小时的高温环境测试。UPW 的额定电压范围为 6.3V 至 450V,电容范围覆盖 0.47µF 至 15000µF,适用于开关电源、通信设备和工业控制等领域。

    技术参数


    基本参数
    - 温度范围:
    -25°C 至 +105°C(450V)
    -40°C 至 +105°C(160V 至 400V)
    -55°C 至 +105°C(6.3V 至 100V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47µF 至 15000µF
    - 电容精度:±20%(在 120Hz,20°C 下)
    电气特性
    - 漏电流:在 20°C 下,施加额定电压 1 分钟后,漏电流不超过 0.03CV 或 4µA,以较大者为准。
    - CV ≤ 1000µF: I = 0.1CV + 40µA
    - CV > 1000µF: I = 0.04CV + 100µA
    - 损耗角正切 (tan δ):
    - 额定电压范围内的最大值,频率为 120Hz,温度为 20°C。
    - 耐久性:经过长时间高温测试后,仍满足耐久特性要求。

    产品特点和优势


    UPW 系列电容器具有以下显著特点和优势:
    1. 低阻抗:在高频条件下具有极低的等效串联电阻 (ESR),确保高效的能量存储和释放。
    2. 高可靠性:可承受长时间高负荷运行,可靠性高达 2000 至 8000 小时。
    3. 小型化设计:相比同类产品具有更小的体积,便于在空间有限的应用中使用。
    4. 环保合规:符合 RoHS 和 AEC-Q200 标准,适合现代绿色环保应用需求。

    应用案例和使用建议


    应用案例
    UPW 系列广泛应用于开关电源、逆变器、UPS、LED 驱动器及通信设备中。例如,在开关电源中,UPW 能够有效滤波,减少纹波电压,提升电源效率。
    使用建议
    1. 负载匹配:选择合适的电容值和电压等级,确保其满足电路中所需的工作条件。
    2. 散热设计:由于长时间运行会产生热量,建议通过良好的散热设计延长电容器寿命。
    3. 安装方向:UPW 支持轴向安装,建议垂直安装以利于散热。

    兼容性和支持


    UPW 系列电容器兼容主流 PCB 设计规范,易于集成到各种设备中。厂商提供全面的技术支持,包括应用指导和售后服务,确保客户能够快速解决使用过程中出现的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器发热严重 | 确保安装环境良好,增加散热措施 |
    | 电容器漏电流过大 | 检查电路设计,确保电压匹配 |
    | 电容器使用寿命短 | 选择更高温标的产品,改善散热设计 |

    总结和推荐


    综合评估
    UPW 系列铝电解电容器凭借其低阻抗、高可靠性及环保特性,在开关电源和其他高频应用中表现出色。其紧凑的设计和多样的容量选择使其成为电子工程师的理想选择。
    推荐结论
    UPW 系列电容器是开关电源领域的卓越选择,特别适合需要高性能和高可靠性的应用场合。我们强烈推荐此系列电容器用于现代电力电子设备设计中。

    以上内容基于提供的数据整理而成,如需进一步定制化分析,请联系技术支持团队。

UPW1E151MPD1TD参数

参数
电容值 150μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 360.75mA@ 120Hz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装
