UCA2G100MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 400V ±20% 10000h@ 105°C 140mA@ 120Hz,280mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: 493-4771-3-ND
供应商: Digi-Key
标准整包数: 500

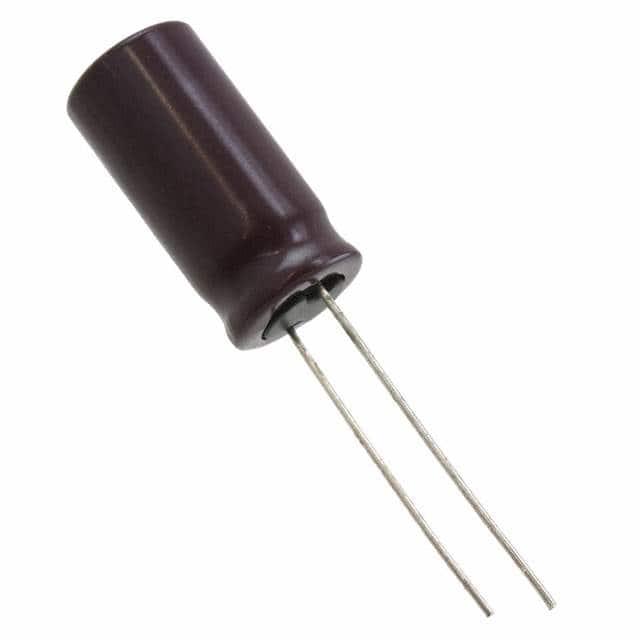

NICHICON 铝电解电容 UCA2G100MPD1TD

UCA2G100MPD1TD概述

    铝电解电容器技术手册

    产品简介


    本产品为UCA系列微型铝电解电容器,特别适用于电源供应及镇流器应用。该产品具有高纹波电流和长寿命的特点,在温度范围-25°C到+105°C下能够承受高达12000小时的工作负载。UCA系列产品符合RoHS指令(2011/65/EU和EU 2015/863),是环保型电子元件的理想选择。

    技术参数


    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8μF 至 220μF
    - 电容容差:±20%
    - 泄漏电流:在20°C时施加额定电压1分钟后不超过0.04CV+100 μA
    - 损耗角正切值(tan δ):最大值为0.20(取决于额定电压)
    - 低温度稳定性:满足JIS C 5101-4标准
    - 使用寿命:在+105°C条件下12000小时(对于φD=10为10000小时)
    - 存放期限:在无负载状态下存放在105°C下1000小时,之后根据JIS C 5101-4标准进行电压处理

    产品特点和优势


    - 高纹波电流承载能力:可承受高纹波电流,适用于电力供应系统和镇流器。
    - 长寿命设计:在高温条件下具有较长的使用寿命,可靠性高。
    - 环境友好:符合RoHS指令,满足环保要求。
    - 精确稳定:电容值变化控制在±20%以内,满足严格的应用需求。
    - 安全性高:内置压力释放阀,有效防止内部压力过高引发的安全隐患。

    应用案例和使用建议


    - 应用案例:广泛应用于电源模块、照明镇流器、逆变器、开关电源等领域。
    - 使用建议:
    - 确保安装过程中避免强烈冲击和振动,以防止电容器受损。
    - 使用过程中注意散热,确保电容器工作在规定的工作温度范围内。
    - 定期检测电容器的漏电流和阻抗比,以监测电容器的状态,及时发现并更换失效电容器。

    兼容性和支持


    - 兼容性:UCA系列产品与其他品牌的同类产品相比,具有良好的互换性和兼容性。
    - 技术支持:制造商提供详细的使用指南和技术文档,帮助用户正确安装和使用电容器。如有任何疑问或技术支持需求,可联系制造商的技术支持团队。

    常见问题与解决方案


    - 问题1:电容器发热严重。
    - 解决办法:检查电路设计,确保电容器工作在规定的电压和温度范围内。增加散热措施,如安装散热片或散热风扇。
    - 问题2:电容器寿命短。
    - 解决办法:检查是否存在过压或过热的情况,确保工作条件在额定范围之内。如有必要,更换为更大额定电压的电容器。
    - 问题3:电容器漏电流过大。
    - 解决办法:确认电容器连接正确,检查是否有短路现象。必要时更换电容器。

    总结和推荐


    UCA系列铝电解电容器以其高纹波电流承载能力和长寿命成为电源供应和镇流器应用中的理想选择。其环保设计、稳定的电气性能和良好的兼容性使其在市场上具有显著的竞争优势。建议在电源管理及其他需要高可靠性的场合优先选用此款电容器。

UCA2G100MPD1TD参数

参数
电容值 10μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 140mA@ 120Hz,280mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UCA2G100MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCA2G100MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCA2G100MPD1TD UCA2G100MPD1TD数据手册

UCA2G100MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3896 ¥ 3.2607
1000+ $ 0.3622 ¥ 3.0313
1500+ $ 0.3479 ¥ 2.9114
2500+ $ 0.3314 ¥ 2.7736
3500+ $ 0.3215 ¥ 2.6903
5000+ $ 0.3116 ¥ 2.6079
12500+ $ 0.2893 ¥ 2.4211
25000+ $ 0.2749 ¥ 2.3004
库存: 15000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1630.35
直接购买
加入购物车
