首页  >  产品百科  >  UCY2E331MHD9

UCY2E331MHD9

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 250V ±20% 12000h@ 105°C 1.53A@ 120Hz,3.06A@ 100 kHz 通孔安装 18mm*40mm*41.5mm
供应商型号: UCY2E331MHD9
供应商: nichicon
标准整包数: 200

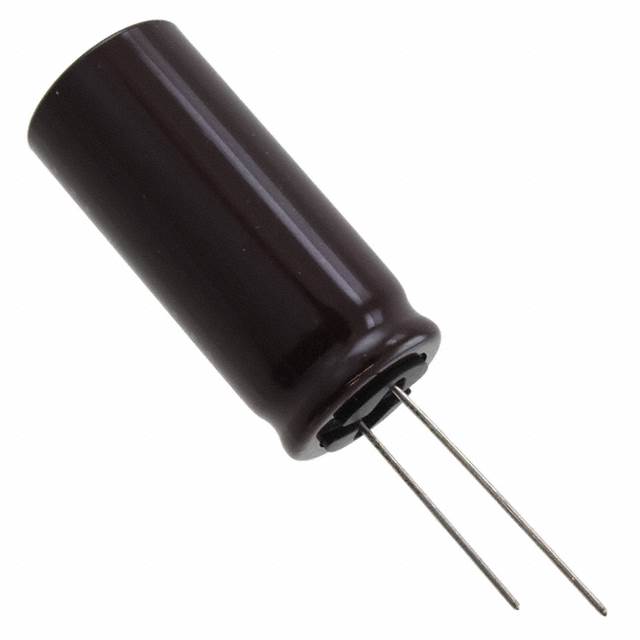

NICHICON 铝电解电容 UCY2E331MHD9

UCY2E331MHD9概述

    ALUMINUM ELECTROLYTIC CAPACITORS UCY

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UCY 是一种小型化、高纹波电流、高可靠性的铝电解电容器。这类电容器以其出色的高纹波电流承载能力和长寿命(耐受负载寿命达10000到12000小时)而著称。它们特别适合用于电源和镇流器应用中。UCY 遵循RoHS指令(2011/65/EU 和 (EU) 2015/863),并且符合AEC-Q200标准。具体技术参数和应用详情请参阅相关页面。

    技术参数


    - 温度范围:-40°C 到 +105°C(160至400V),-25°C 到 +105°C(420至500V)
    - 额定电压范围:160V 至 500V
    - 额定电容范围:6.8μF 至 680μF
    - 电容公差:±20%
    - 漏电流:在20°C条件下施加额定电压1分钟后,漏电流不超过0.04CV+100μA
    - 损耗角正切(tan δ):最大值为0.24(根据不同额定电压值)
    - 低温稳定性:在-40°C时,电容变化不超过±20%
    - 耐久性:在无负载条件下储存1000小时后,经过20°C电压处理后满足规定的耐久特性值
    - 频率系数:不同频率下的额定纹波电流变化率
    - 封端配置:请参阅第20页

    产品特点和优势


    - 高可靠性:UCY 系列电容器通过了严格的负载寿命测试,能够承受高纹波电流,适合恶劣的工作环境。
    - 宽温范围:工作温度范围广,能够在极端温度条件下稳定运行。
    - RoHS合规:满足环保要求,符合欧盟RoHS标准。
    - 低漏电流:确保长期使用的稳定性和可靠性。
    - 高稳定性:即使在低温环境下,电容值的变化也非常小。

    应用案例和使用建议


    - 电源应用:在开关电源、稳压电源等场合中,UCY 可以有效地过滤输出纹波,提高电源效率。
    - 镇流器应用:用于电子镇流器中,可以提供稳定的电容值,提高镇流器的可靠性。
    - 使用建议:建议在选择和使用UCY时,注意其额定电压和电容值的选择,以确保最佳性能和可靠性。同时,在高温环境中使用时,应特别注意散热措施,防止因过热而导致的失效。

    兼容性和支持


    - 兼容性:UCY 可与大多数标准电源电路兼容,支持广泛的应用需求。
    - 支持和服务:详细的技术文档和支持信息,请联系制造商获取。制造商还提供了必要的技术支持和售后服务。

    常见问题与解决方案


    - 问题1:漏电流过大。解决方法:检查安装环境是否符合要求,重新检查电路连接和电容规格。
    - 问题2:电容值不稳定。解决方法:确认工作环境温度是否过高,调整散热措施或选择更高温稳定性产品。
    - 问题3:纹波电流过大导致电容寿命缩短。解决方法:调整电源设计,减少纹波电流的影响,选择更高等级的产品。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS UCY 是一款高性能、高可靠的铝电解电容器。它的主要优点在于高纹波电流承载能力、宽温度范围、低漏电流和高稳定性。这些特性使其成为电源和镇流器应用的理想选择。对于需要在恶劣环境条件下工作的设备来说,UCY 是一个非常推荐的选择。

UCY2E331MHD9参数

参数
电容值 330μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.53A@ 120Hz,3.06A@ 100 kHz
工作寿命 12000h@ 105°C
长*宽*高 18mm*40mm*41.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2E331MHD9厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2E331MHD9数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2E331MHD9 UCY2E331MHD9数据手册

UCY2E331MHD9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 10.4861
1000+ ¥ 10.0302
2000+ ¥ 9.5742
库存: 20000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 2097.22
直接购买
加入购物车
