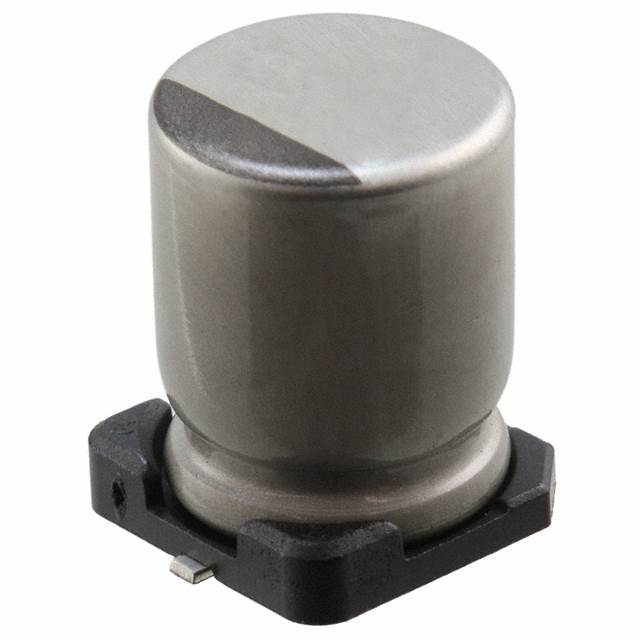

ULR2G4R7MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 400V ±20% 3000h@ 105°C 35mA@ 120Hz 贴片安装 8.3mm*8.3mm*11mm
供应商型号: UA-ULR2G4R7MNL1GS
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 ULR2G4R7MNL1GS

ULR2G4R7MNL1GS概述


    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors) 是一种广泛应用于电力电子领域的核心元器件,其中型号为CAT.8100H的ULR芯片型高压铝电解电容器凭借其高可靠性、长寿命及卓越的电气性能,成为众多自动化设备的理想选择。该产品适用于自动贴装设备,采用载带包装方式,能够高效满足大批量生产需求。此外,它完全符合RoHS指令(2011/65/EU),并达到AEC-Q200标准,是一款环保且高性能的产品。

    技术参数


    以下是该产品的主要技术规格:
    | 参数 | 规格 |

    | 类别温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 160V 至 500V |
    | 额定电容范围 | 2.7μF 至 39μF |
    | 电容容差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 初始值指定值 |
    | 损耗角正切 (tanδ) | ≤ 0.30 |
    | 低温稳定性 | 在低温度下保持性能稳定 |
    | 使用寿命 | 额定电压下105°C老化3000小时后恢复至20°C |
    | 端子电阻比 (ZT/Z20) | ≤ 15 |
    | 焊接耐热性 | 热板温度250°C,30秒后满足要求 |
    其他特性:
    - 尺寸范围:φD×L = 8×10 mm 至 10×13.5 mm
    - 额定纹波电流(105°C, 120Hz):见详细表格
    - 压力释放阀设计,确保安全使用
    - 符合RoHS规范,绿色环保

    产品特点和优势


    1. 高可靠性与稳定性:优异的耐高温性能和低漏电流特性使其能够在极端条件下长期运行。
    2. 自动贴装友好:专为自动贴装机设计,支持载体带包装,适合大规模生产。
    3. 长寿命设计:通过严格的环境测试验证,保证超过预期的工作寿命。
    4. 多种尺寸可选:提供多样化的外形尺寸,以满足不同应用场景的需求。
    5. 环保合规:符合欧盟RoHS指令,助力绿色制造。

    应用案例和使用建议


    该产品广泛应用于工业控制、通信电源、变频器等领域。例如,在高功率变频器中,其大容量和高耐压能力能够有效吸收电网波动产生的脉冲电流;在LED驱动电源中,出色的抗冲击能力和稳定的容值变化使其成为首选。
    使用建议:
    - 确保电路布局合理,避免高频信号干扰。
    - 按照推荐的最小订单量进行采购,以降低库存风险。
    - 定期检查产品的焊接质量,尤其是对高温焊点的监测。

    兼容性和支持


    本产品可与多种主流电子元器件兼容,具体兼容性请参考官方文档。厂家提供全面的技术支持和服务,包括但不限于样品试用、应用指导和技术培训。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流过大 | 检查安装环境是否符合要求,更换新批次产品 |
    | 纹波电流异常 | 确认电路负载及供电条件是否正确 |
    | 电容值偏离初始值 | 调整操作电压至额定值范围内 |

    总结和推荐


    综上所述,CAT.8100H系列铝电解电容器以其卓越的性能、广泛的适用性和可靠的质量保障,成为了众多行业用户的理想选择。尤其在需要高压、高温环境下的应用场景中表现尤为突出。强烈推荐用于需要长时间稳定运行的工业和消费类电子产品中。

ULR2G4R7MNL1GS参数

参数
电容值 4.7μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 35mA@ 120Hz
长*宽*高 8.3mm*8.3mm*11mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ULR2G4R7MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULR2G4R7MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULR2G4R7MNL1GS ULR2G4R7MNL1GS数据手册

ULR2G4R7MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3225 ¥ 2.7026
32000+ $ 0.2738 ¥ 2.294
库存: 27500
起订量: 2000 增量: 500
交货地:
最小起订量为:2000
合计: ¥ 5405.2
