UPJ1K391MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 80V ±20% 5000h@ 105°C 1.17A@ 10 kHz,908mA@ 120Hz 通孔安装 18mm*20mm*21.5mm
供应商型号: 493-15660-ND
供应商: Digi-Key
标准整包数: 1

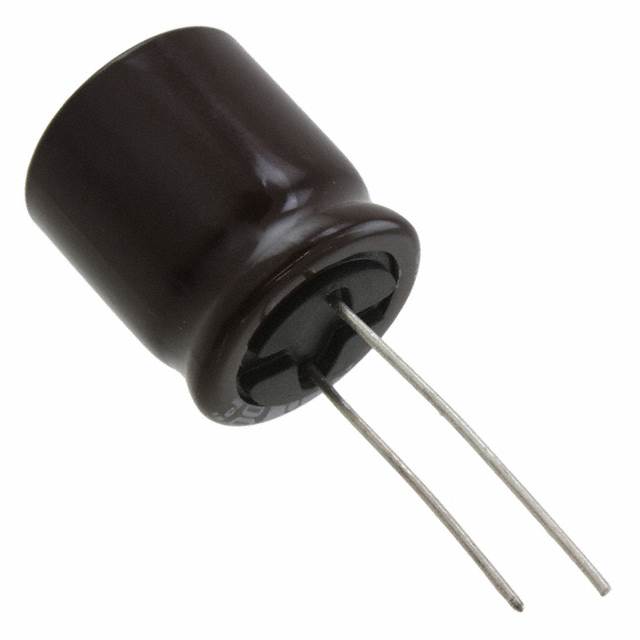

NICHICON 铝电解电容 UPJ1K391MHD6

UPJ1K391MHD6概述

    铝电解电容器:UPJ系列技术手册解读

    产品简介


    产品类型:铝电解电容器
    主要功能:UPJ系列铝电解电容器主要用于开关电源(Switching Power Supplies)中的低阻抗需求,具有高可靠性,能承受长时间的负荷寿命。
    应用领域:广泛应用于电源转换器、通信设备、工业自动化设备等领域。

    技术参数


    以下是UPJ系列铝电解电容器的主要技术规格:
    - 温度范围:–55℃至+105℃(6.3至100V),–40℃至+105℃(160至400V),–25℃至+105℃(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:1µF至15000µF
    - 电容公差:±20%
    - 泄漏电流:在120Hz、20℃下,施加额定电压后1分钟内,泄漏电流不超过0.03CV或4μA,以较大者为准
    - 损耗角正切(tan δ):在120Hz、20℃下,具体数值参见表格
    - 额定负载寿命:在105℃下施加直流偏压和额定纹波电流,保持5000小时(小尺寸型号为2000小时或3000小时)
    - 存储寿命:在105℃下无负荷存储1000小时后,在20℃条件下进行电压处理,满足耐久特性

    产品特点和优势


    特点:
    - 低阻抗:特别适合用于开关电源设计,可以有效降低系统损耗,提高效率。
    - 高可靠性:能够在极端环境下稳定工作,确保长期可靠运行。
    - 环保合规:符合RoHS指令要求(2011/65/EU)。
    优势:
    - 高性价比:相对于同类产品,UPJ系列提供更高的性能和更低的成本。
    - 广泛应用:适应多种工业应用场合,简化产品设计过程。

    应用案例和使用建议


    应用案例:
    - 电源模块:在高功率密度电源模块中使用,能有效减少输出纹波。
    - 通信基站:适用于通信设备中对电源要求较高的场景,提升设备稳定性。
    使用建议:
    - 在选择具体型号时,根据应用场景的电压和电容需求精确匹配。
    - 建议在电路设计阶段进行充分测试,确保最佳匹配效果。

    兼容性和支持


    兼容性:UPJ系列铝电解电容器可与其他符合相关标准的电子元器件良好兼容,尤其在电源管理电路中。
    支持:厂商提供详尽的技术文档、客户支持和售后服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查是否安装正确,是否存在过热现象 |
    | 电容值变化超过公差 | 确认是否在规定的温度范围内使用 |
    | 设备不能正常启动 | 检查电源部分是否有其他异常 |

    总结和推荐


    总体评价:UPJ系列铝电解电容器以其低阻抗、高可靠性和广泛的适用性在市场上表现出色。它不仅能满足各种严苛的应用环境需求,而且能够显著提升电源系统的整体性能。
    推荐意见:强烈推荐在需要高效率和高可靠性的电源系统中使用UPJ系列铝电解电容器。无论是电源模块还是复杂工业控制系统,这款电容器都能为您的设计提供强大的支持。

UPJ1K391MHD6参数

参数
电容值 390μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.17A@ 10 kHz,908mA@ 120Hz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ1K391MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1K391MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1K391MHD6 UPJ1K391MHD6数据手册

UPJ1K391MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3115 ¥ 19.5322
10+ $ 1.4737 ¥ 12.2131
400+ $ 0.9525 ¥ 7.894
800+ $ 0.8917 ¥ 7.3902
1200+ $ 0.8599 ¥ 7.1264
2800+ $ 0.8011 ¥ 6.6391
5200+ $ 0.7639 ¥ 6.3312
库存: 502
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.53
