UVZ0J471MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 6.3V ±20% 1000h@ 105°C 230mA@ 120Hz,345mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 10B-1822648-14
供应商: 国内现货
标准整包数: 1

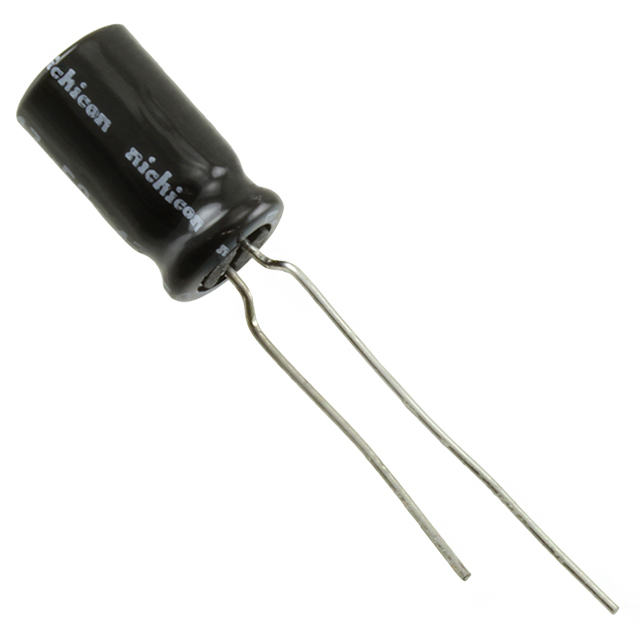

NICHICON 铝电解电容 UVZ0J471MED1TD

UVZ0J471MED1TD概述

    UVZ宽温度范围铝电解电容器技术手册

    1. 产品简介


    UVZ宽温度范围铝电解电容器是一种具有卓越性能的电子元器件,适用于各种工业和消费电子产品。该产品主要用于存储和释放电能,在电路中提供平滑的直流电源。UVZ系列电容器的小巧尺寸使其能够在有限的空间内实现高性能的储能需求。它们特别适合于高可靠性要求的应用场景,如汽车电子、工业控制、通信设备及医疗仪器等。

    2. 技术参数


    以下是UVZ宽温度范围铝电解电容器的主要技术参数:
    | 参数 | 规格 |

    | 温度范围 | –55˚C 到 +105˚C |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定容量范围 | 0.47µF 至 33000µF |
    | 容量容差 | ± 20% |
    | 泄漏电流 | 按照 JIS C 5101-4 标准 |
    | 损耗角正切 | 最大 0.28(@ 6.3V, 120Hz) |
    | 低温稳定性 | 额定电压下的耐久特性符合标准 |
    | 耐久性 | 额定电压下在105˚C环境下储存1000小时 |
    | 存储寿命 | 105˚C下无负载存储1000小时 |
    | 标记 | 白色字符印刷在黑色套管上 |

    3. 产品特点和优势


    - 宽温度范围:可在极端条件下保持稳定性能。
    - 高可靠性:满足严格的工业标准。
    - 小巧设计:尺寸与UVR系列相同,但具有更广泛的温度适应性。
    - 无铅材料:符合RoHS标准,环保安全。
    - 低损耗:优良的频率响应,损耗角正切值小。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于高压直流电源平滑,确保系统稳定运行。
    - 汽车电子:在严苛环境中保持电路性能。
    - 通信设备:为通信模块提供稳定的电源。
    使用建议:
    - 确保电容器安装在适当的散热位置,以避免过热。
    - 遵循制造商提供的安装指南,以防止电气连接错误。

    5. 兼容性和支持


    UVZ系列电容器与其他广泛使用的电子元器件兼容,且提供了丰富的技术支持文档。制造商还提供售后支持和维护服务,确保客户能够快速解决问题。

    6. 常见问题与解决方案


    - Q: 如何检查泄漏电流?
    A: 使用万用表在额定电压下测量1分钟后,泄漏电流不应超过特定阈值。

    - Q: 如何处理高温下电容器性能下降?
    A: 确保电容器周围有足够的散热装置,避免长时间处于高温环境。

    7. 总结和推荐


    UVZ宽温度范围铝电解电容器以其出色的温度适应性和高可靠性在多种应用场合中表现出色。其紧凑的设计、低损耗和无铅特性使其成为市场上的优质选择。强烈推荐在需要高性能电容的项目中使用UVZ系列电容器。

    希望这篇文章能满足您的需求。如果您有任何进一步的问题或需要补充信息,请随时告诉我!

UVZ0J471MED1TD参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 230mA@ 120Hz,345mA@ 10kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UVZ0J471MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ0J471MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ0J471MED1TD UVZ0J471MED1TD数据手册

UVZ0J471MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2567
100+ ¥ 1.2132
500+ ¥ 0.931
1000+ ¥ 0.8428
1475+ ¥ 0.809
4000+ ¥ 0.7768
库存: 1660
起订量: 69 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.25
