UWD1H220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 2000h@ 105°C 165mA@ 100kHz,82.5mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: TS-UWD1H220MCL1GS
供应商: 海外现货
标准整包数: 1000

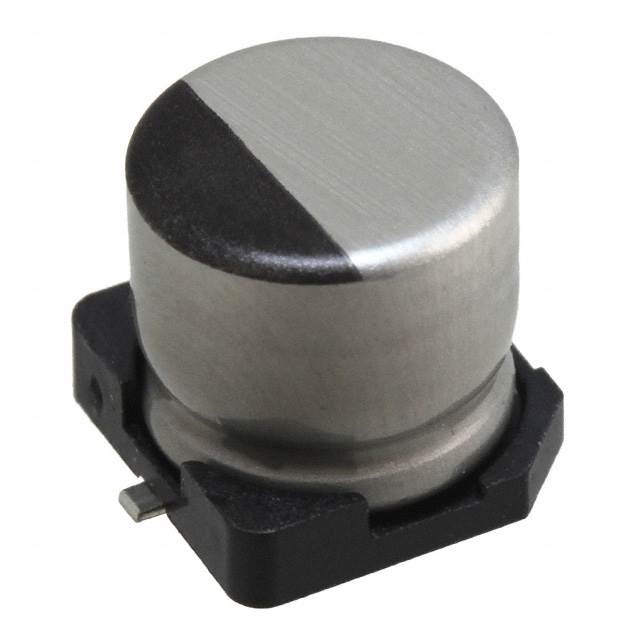

NICHICON 铝电解电容 UWD1H220MCL1GS

UWD1H220MCL1GS概述

    ALUMINUM ELECTROLYTIC CAPACITORS A233

    1. 产品简介


    产品类型: 铝电解电容器
    主要功能:
    - 低阻抗,适用于表面贴装
    - 可承受高温回流焊(260°C)
    - 额定电压范围广,适用于多种应用场景
    应用领域:
    - 高密度印刷电路板(PCB)设计
    - 自动化生产设备(如自动贴片机)
    - 汽车电子、工业控制、消费电子等领域

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 6.3V至50V |
    | 额定容量 | 1µF至1500µF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 0.01CV 或 3 µA (较大者) |
    | 损耗角正切 | tanδ (最大值) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 端子耐热性 | 250°C维持30秒后恢复到20°C |
    | 寿命 | 105°C下存储1000小时后耐压测试 |

    3. 产品特点和优势


    - 高可靠性: 经过严格的质量控制,能够在极端环境下保持稳定性能。
    - 宽温范围: 能够在-55°C至+105°C之间工作,适应不同环境需求。
    - 自动化兼容: 适用于自动贴片机,提高生产效率。
    - 环保标准: 符合RoHS指令,满足国际环保要求。
    - 高性能: 低阻抗设计,适用于高频应用场合。

    4. 应用案例和使用建议


    - 汽车电子: 用于车载音响系统、电源管理模块,确保设备在极端温度条件下正常运行。
    - 工业控制: 用于自动化生产线上的电源滤波、稳压电路,提升系统的可靠性和稳定性。
    - 消费电子: 适用于智能手表、智能手机等便携设备,提高设备的能效和寿命。
    使用建议:
    - 在使用前,请确保电路设计能够匹配额定电压和容量。
    - 严格按照推荐的焊接条件进行回流焊,避免因温度过高导致损坏。
    - 注意存放条件,确保在适宜的温度范围内保存,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 适用于各种自动贴片机,符合RoHS标准,与多种设备兼容。
    - 技术支持: 厂商提供详细的技术文档和售后服务,如有问题可随时联系厂家。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致泄漏电流增加 | 降低工作环境温度,优化散热设计 |
    | 容量衰减 | 检查焊接质量,确保没有虚焊 |
    | 泄漏电流超标 | 更换新的电容器,检查电路设计 |

    7. 总结和推荐


    总体评价:
    - 该系列铝电解电容器具有高可靠性、宽温度范围和良好的兼容性,适合多种应用场景。
    - 设计符合国际标准,适用于高密度PCB和自动化生产环境。
    - 厂家提供了详尽的技术支持和优质的售后服务。
    推荐:
    - 推荐在高密度PCB和对可靠性要求较高的环境中使用,尤其适合汽车电子和工业控制领域。

UWD1H220MCL1GS参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 165mA@ 100kHz,82.5mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1H220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1H220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1H220MCL1GS UWD1H220MCL1GS数据手册

UWD1H220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1615 ¥ 1.3724
3000+ $ 0.1539 ¥ 1.3082
5000+ $ 0.1448 ¥ 1.2306
10000+ $ 0.1379 ¥ 1.1725
25000+ $ 0.13 ¥ 1.1047
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2744.8
