UPA1E561MPD6TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 25V ±20% 4000h@ 105°C 1.24A@ 100 kHz,930mA@ 120Hz 通孔安装 10mm(长度)*17.5mm(高度)
供应商型号: N-UPA1E561MPD6TD
供应商: 云汉优选
标准整包数: 1

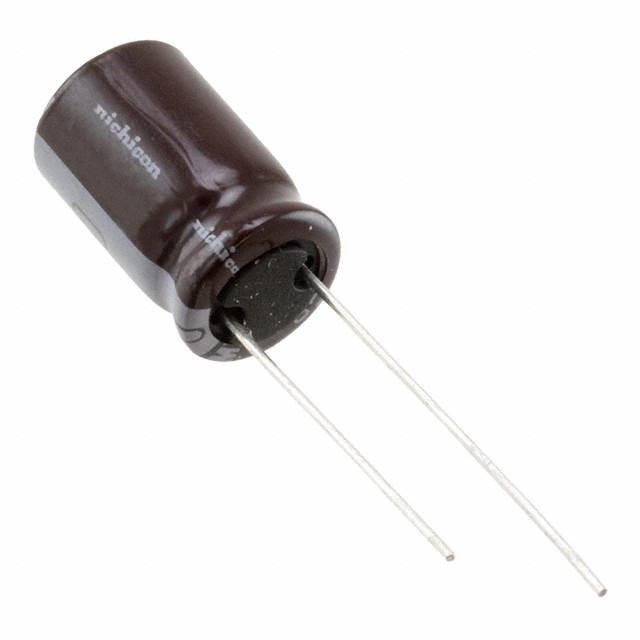

NICHICON 铝电解电容 UPA1E561MPD6TD

UPA1E561MPD6TD概述

    铝电解电容器 — UPA系列

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于开关电源、通信设备及工业控制领域的电子元器件。UPA系列铝电解电容器以其低阻抗、高可靠性著称,尤其适合用于高频开关电源设计。相比于UPW系列,UPA系列不仅具有更低的阻抗和更小的体积,还能够承受更高的纹波电流,符合RoHS标准(2011/65/EU, (EU)2015/863),确保环保无铅。

    技术参数


    以下是UPA系列铝电解电容器的主要技术参数:
    - 额定电压范围: 6.3V至35V
    - 额定电容范围: 180µF至10000µF
    - 电容容差: ±20% (120Hz, 20°C)
    - 最大泄漏电流: ≤0.03CV 或 4μA,以较大者为准
    - tanδ(损耗角正切): 最大值为0.28
    - 温度范围: -55°C至+105°C
    - 尺寸代码: 多种规格可供选择,包括φD×L(mm)
    - 峰值纹波电流: 在不同频率下有所不同

    产品特点和优势


    UPA系列铝电解电容器的独特优势如下:
    - 低阻抗: 比其他同类型电容器阻抗更低,适用于高频电路。
    - 小型化: 案例尺寸紧凑,适合空间受限的应用。
    - 高可靠性: 经过严格测试,能在恶劣环境下保持长期稳定运行。
    - 环保无铅: 符合RoHS标准,对环境友好。

    应用案例和使用建议


    UPA系列铝电解电容器可广泛应用于以下场景:
    - 开关电源: 为DC-DC转换器提供电能存储。
    - 通信设备: 用于滤波和稳压。
    - 工业控制系统: 支持电机驱动器和其他功率模块的电能管理。
    使用建议:
    - 选择合适型号: 根据具体应用场景和要求选择合适的电容值和电压等级。
    - 正确安装: 确保电容器安装牢固且散热良好,避免过热导致损坏。
    - 防潮处理: 在潮湿环境中使用时,应采取适当的防潮措施。

    兼容性和支持


    UPA系列电容器与大多数开关电源和通信设备兼容。厂家提供了详尽的技术支持和售后服务,帮助用户解决可能出现的问题,并提供定期的产品更新和维护。

    常见问题与解决方案


    - Q: 如何判断电容器是否正常工作?
    A: 通过测量其阻抗和纹波电流,确保其在规定范围内。

    - Q: 电容器出现故障怎么办?
    A: 首先检查电路连接是否正确,然后更换相同规格的新电容器。

    总结和推荐


    UPA系列铝电解电容器以其高可靠性和紧凑设计在多个领域展现出色性能。适用于多种应用场景,是电源管理和控制系统的理想选择。总体而言,UPA系列电容器具有显著的优势和适用性,值得推荐使用。

UPA1E561MPD6TD参数

参数
电容值 560μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 1.24A@ 100 kHz,930mA@ 120Hz
长*宽*高 10mm(长度)*17.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPA1E561MPD6TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPA1E561MPD6TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPA1E561MPD6TD UPA1E561MPD6TD数据手册

UPA1E561MPD6TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3286 ¥ 2.7931
850+ $ 0.3049 ¥ 2.5915
库存: 1000
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 977.58
