LGN2D471MELA25

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 200V ±20% 3000h@ 105°C 1.48A@ 120Hz,2.22A@ 50 kHz 卡入式安装,按扣安装,通孔安装 25mm*25mm*27mm
供应商型号: 647-LGN2D471MELA25
供应商: Mouser
标准整包数: 1

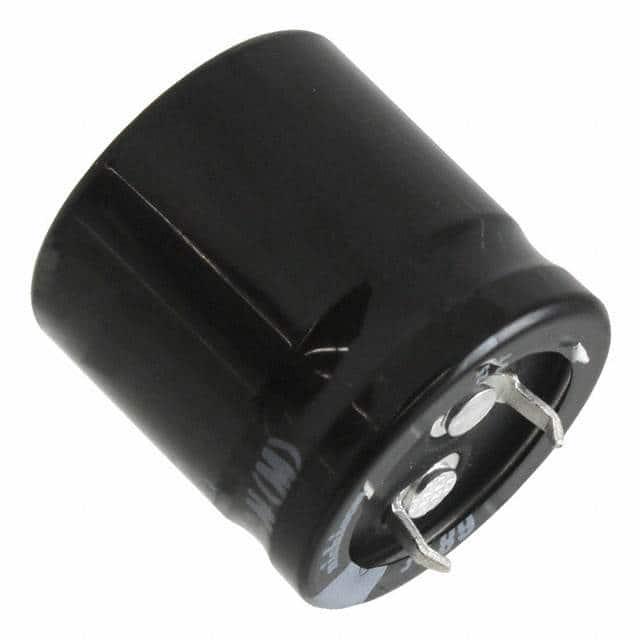

NICHICON 铝电解电容 LGN2D471MELA25

LGN2D471MELA25概述

    铝电解电容器(LGN Snap-in Terminal Type)

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于各种电路设计中。LGN Snap-in Terminal Type 铝电解电容器是一种特殊类型的铝电解电容器,具有小型化的特点,并能够在高温环境下长期稳定运行。这款电容器以其高可靠性、较小的尺寸和较大的容量范围而闻名,特别适用于需要长时间高稳定性工作的场合。

    2. 技术参数


    以下是这款铝电解电容器的主要技术参数:
    - 额定电压范围: 160V 至 600V
    - 额定电容范围: 56μF 至 3300μF
    - 温度范围:
    - 160V 至 250V:-40°C 至 +105°C
    - 350V 至 600V:-25°C 至 +105°C
    - 电容容差: ±20%
    - 漏电流: 测量频率为 120Hz,温度为 20°C
    - 损耗角正切 (tan δ): 最大值为 0.15 (160V 至 420V),最大值为 0.20 (450V 至 600V)
    - 使用寿命: 3000 小时(105°C 下)
    - 最小订单量: 50 个

    3. 产品特点和优势


    - 高可靠性: 能够承受在 105°C 条件下连续运行 3000 小时的应用
    - 小尺寸: 比同类产品 LGU 系列体积更小
    - 宽电压范围: 从 160V 到 600V,适合不同应用场景
    - 环保: 符合 RoHS 指令
    - 稳定的电容特性: 电容变化和 tan δ 值均保持在 20% 的范围内

    4. 应用案例和使用建议


    - 电源滤波: 在开关电源中作为输出滤波电容器,提高电源稳定性
    - 音频系统: 用于音频放大器的耦合和去耦电路
    - 工业设备: 用于需要高温环境下的工控设备中
    使用建议:
    - 在高频应用中,注意电容器的自谐振频率,选择合适的电容器型号
    - 定期检查漏电流,确保电容器的工作状态良好

    5. 兼容性和支持


    - 兼容性: 该系列电容器可与多种 PC 板设计相匹配,具体尺寸请参考手册中的详细尺寸图
    - 支持: 供应商提供技术支持,包括应用指导和技术文档

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 漏电流过高 | 检查电容器的工作环境温度是否超出规定范围 |
    | 电容值偏差过大 | 确认测量频率和温度条件是否符合标准 |

    7. 总结和推荐


    总的来说,LGN Snap-in Terminal Type 铝电解电容器以其优秀的性能和广泛的应用领域,成为电子设计中不可或缺的元件之一。其在高可靠性、小尺寸及广泛的电压和温度适应性方面的表现使其在市场上具有很强的竞争优势。对于需要稳定且可靠性能的电路设计,我们强烈推荐使用此款电容器。

LGN2D471MELA25参数

参数
电容值 470μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.48A@ 120Hz,2.22A@ 50 kHz
工作寿命 3000h@ 105°C
长*宽*高 25mm*25mm*27mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGN2D471MELA25厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGN2D471MELA25数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGN2D471MELA25 LGN2D471MELA25数据手册

LGN2D471MELA25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1635 ¥ 43.6316
10+ $ 3.454 ¥ 29.1863
50+ $ 2.7648 ¥ 23.3626
250+ $ 2.322 ¥ 19.6209
500+ $ 2.1816 ¥ 18.4345
1000+ $ 1.995 ¥ 16.8578
2500+ $ 1.869 ¥ 15.7931
库存: 46
起订量: 1 增量: 1
