LGN2H181MELA50

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 500V ±20% 3000h@ 105°C 1.287A@ 50 kHz,900mA@ 120Hz 卡入式安装,按扣安装,通孔安装 25mm*50mm*52mm
供应商型号: 493-4353-ND
供应商: Digi-Key
标准整包数: 1

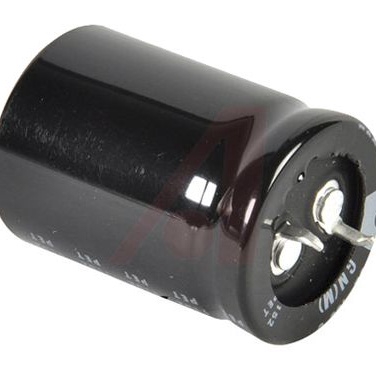

NICHICON 铝电解电容 LGN2H181MELA50

LGN2H181MELA50概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键电子元器件。它通过铝箔(正极)与浸渍在其表面的电解液之间形成电介质,从而实现电能存储。LGN系列铝电解电容器具有较宽的工作温度范围和高耐压能力,特别适用于工业控制、电源转换和信号耦合等应用场景。它们具备优异的稳定性和可靠性,在高温条件下也能长时间工作,是许多高科技电子产品不可或缺的一部分。

    技术参数


    以下是LGN系列铝电解电容器的关键技术参数:
    | 规格 | 参数范围 |

    | 工作温度范围 | –40°C 到 +105°C(160V到250V),-25°C到+105°C(350V到600V) |
    | 额定电压范围 | 160V到600V |
    | 额定电容范围 | 56µF到3300µF |
    | 容量公差 | ±20% |
    | 漏电流 | 在额定电压条件下,漏电流小于等于初始指定值 |
    | 损耗角正切(tan δ) | 额定电压120Hz,20°C下测量:160V到420V时为0.15;450V到600V时为0.20 |
    | 端子尺寸 | φD×L (mm) |

    产品特点和优势


    LGN系列铝电解电容器具备以下独特功能和优势:
    - 超小体积:相较于LGU系列,LGN系列电容器在保持同等性能的同时,体积更小,便于节省空间和提高组装效率。
    - 高耐压:新增加600V额定电压选项,大大拓宽了应用领域。
    - 高可靠性:能够承受长达3000小时的应用于额定纹波电流的条件,并且能够在105°C的极端温度下正常工作。
    - 环保认证:符合RoHS指令(2011/65/EU)及REACH法规(EU)2015/863,保障无毒无害。
    - 广泛适应性:适用于广泛的工业控制系统、电源转换系统和信号耦合等应用场景,确保在恶劣环境下的稳定性和可靠性。

    应用案例和使用建议


    根据技术手册提供的信息,LGN系列铝电解电容器广泛应用于需要较高电压和稳定性的工业控制、电源转换和信号耦合等场景。具体应用包括但不限于:
    - 工业控制设备:如变频器、伺服驱动器等。
    - 电源转换模块:如开关电源、逆变器等。
    - 信号耦合电路:如滤波电路、耦合电路等。
    使用建议:
    - 温控设计:在极端高温环境下使用时,需考虑电容器的散热问题,建议进行良好的散热设计,以避免因过热而缩短使用寿命。
    - 电压选择:根据实际需求选择合适的额定电压,避免使用过程中超过其额定电压,以防电容器损坏。
    - 负载匹配:在使用过程中应尽量使电容器与负载匹配,确保其在最佳状态下工作,从而提升整体系统的稳定性和可靠性。

    兼容性和支持


    LGN系列铝电解电容器与其他标准电子元器件和设备具有良好兼容性。制造商提供详细的产品文档和技术支持,确保用户能够顺利安装和使用。同时,厂商还提供专业的售后服务和技术咨询,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:在高温环境中使用时,电容器出现容量降低现象。
    解决方案:检查散热设计是否合理,如有必要可增加散热装置或采用更好的散热材料。
    2. 问题:在高频信号耦合中发现电容器不稳定。
    解决方案:检查电容器的额定频率是否与实际应用匹配,如不匹配,建议更换更适合高频应用的电容器。
    3. 问题:电容器的漏电流超出规定范围。
    解决方案:确认是否正确接线并遵守制造商的使用指南,同时检查是否有潜在的外部干扰影响。

    总结和推荐


    综上所述,LGN系列铝电解电容器凭借其超小体积、高耐压、卓越可靠性和环保认证等显著特点,在多个行业领域展现出强大的竞争力。其广泛的应用范围、良好的兼容性以及强大的技术支持使得它成为众多电子工程师的理想选择。对于需要高性能、高稳定性的应用场景而言,LGN系列电容器无疑是值得推荐的最佳选择。

LGN2H181MELA50参数

参数
电容值 180μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.287A@ 50 kHz,900mA@ 120Hz
长*宽*高 25mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGN2H181MELA50厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGN2H181MELA50数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGN2H181MELA50 LGN2H181MELA50数据手册

LGN2H181MELA50封装设计

查看详情并下载
Symbol
Footprint
3D Model
