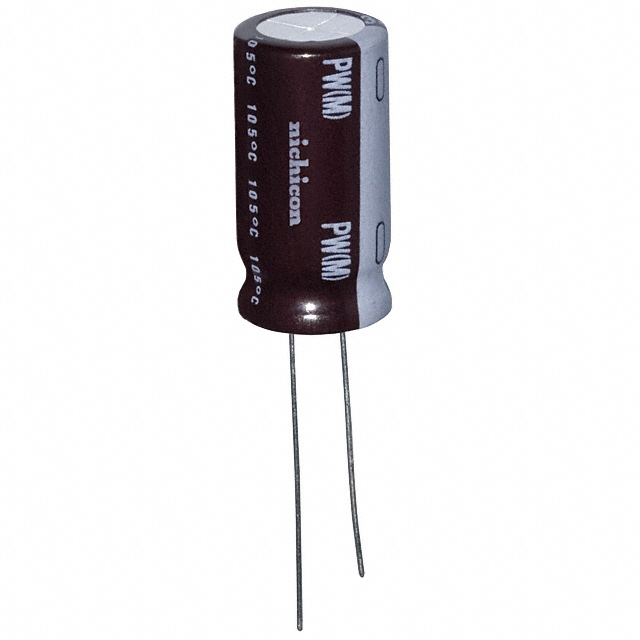

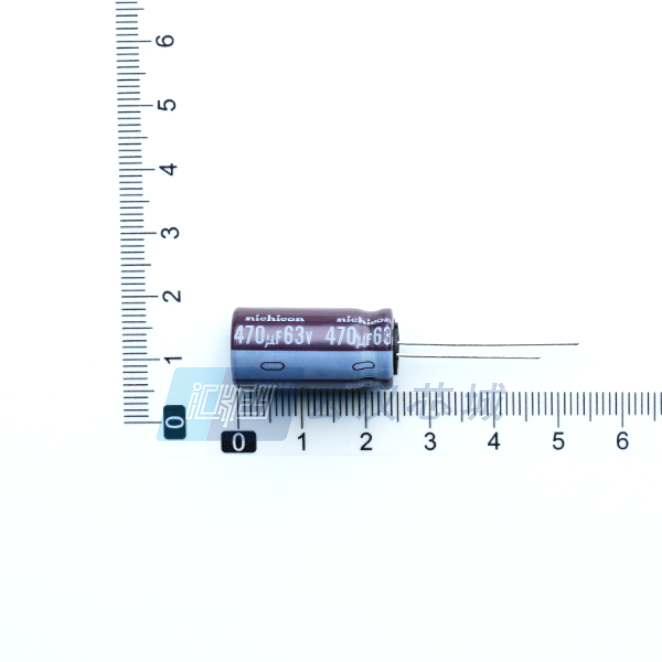

UPW1J471MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 63V ±20% 7000h@ 105°C 1.29A@ 120Hz,1.72A@ 100 kHz 通孔安装 12.5mm*25mm*25mm
供应商型号: AV-A-UPW1J471MHD
供应商: Avnet
标准整包数: 100
NICHICON 铝电解电容 UPW1J471MHD

UPW1J471MHD概述

    铝电解电容器(UPW系列)技术手册解读

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的储能元件,具有容量大、成本低等特点。本手册中介绍的UPW系列铝电解电容器专为开关电源设计,其特点是体积更小、阻抗更低、可靠性更高。产品涵盖从低至6.3V到高达450V的额定电压范围,并支持从0.47µF到15000µF的不同容量选择,适用于各种高频和大电流的应用场景。
    UPW系列符合RoHS指令和AEC-Q200标准,确保绿色环保且具备高可靠性。其结构设计上采用PET绝缘套管,并配备无铅焊锡,同时支持长寿命运行。

    技术参数


    以下是UPW系列铝电解电容器的关键技术参数:
    | 参数名称 | 规格范围 |

    | 额定电压(V) | 6.3 - 450V |
    | 额定电容范围(µF) | 0.47µF - 15000µF |
    | 电容精度(±20%) | ±20% @ 120Hz, 20°C |
    | 漏电流 | ≤ 0.03CV 或 4µA,取较大值 |
    | 损耗角正切(tan δ) | 最大值:0.06 至 0.25(随电压变化) |
    | 工作温度范围 | –55℃至+105℃ |
    | 耐久性测试 | 在105℃环境下储存1000小时后,经电压处理符合相关性能指标 |
    此外,该系列产品在不同频率下的等效串联阻抗(ESR)如下:
    - 120Hz时:0.06~0.25Ω(随电压升高逐渐增加)
    - 1kHz时:≤ 0.15Ω

    产品特点和优势


    1. 小型化设计:相比传统型号,UPW系列在相同容量下具有更小的外形尺寸,便于空间受限的设备设计。
    2. 低阻抗与高性能:能够承受高达8000小时的工作时间,在高频开关电路中表现出色。
    3. 广泛的电容值覆盖:依据JIS E12系列规则,提供全面的数值选择。
    4. 环保合规:完全符合欧盟RoHS和REACH法规要求。
    5. 长寿命与高可靠性:通过严格的耐久性测试,适合苛刻环境下的长期运行。

    应用案例和使用建议


    UPW系列铝电解电容器广泛应用于以下领域:
    - 开关电源模块
    - 工业控制设备
    - 通信设备
    - LED驱动器
    使用建议:
    - 对于高频开关电源,优先选择大容量型号以降低输出纹波电压。
    - 确保电容器安装方向正确,避免反向接线导致失效。
    - 注意散热设计,特别是在高功率应用场景中,避免因温升过高影响使用寿命。

    兼容性和支持


    UPW系列电容器可与大多数主流品牌和标准接口兼容,适用于各类电子模块。厂商提供详细的技术文档及售后服务支持,客户可通过官网获取产品认证资料和技术指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 通电后漏电流偏大 | 检查电路是否短路,确保所有接线正确 |
    | 容量下降明显 | 检查存储条件是否满足产品要求 |
    | 电容器发热严重 | 增加散热片或改进热管理系统 |

    总结和推荐


    UPW系列铝电解电容器以其出色的性能、紧凑的设计和高度的可靠性成为开关电源和高频电路的理想选择。无论是在工业还是消费类电子领域,该产品都展示了强大的竞争力。强烈推荐用于需要高效能和稳定性的场合。
    如果您正在寻找一款兼具性能与成本效益的铝电解电容器,UPW系列无疑是一个明智的选择。

UPW1J471MHD参数

参数
电容值 470μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.29A@ 120Hz,1.72A@ 100 kHz
工作寿命 7000h@ 105°C
长*宽*高 12.5mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
