UCM0J221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 6.3V ±20% 2000h@ 105°C 120mA@ 120Hz,240mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号: 493-17593-2-ND
供应商: Digi-Key
标准整包数: 1000

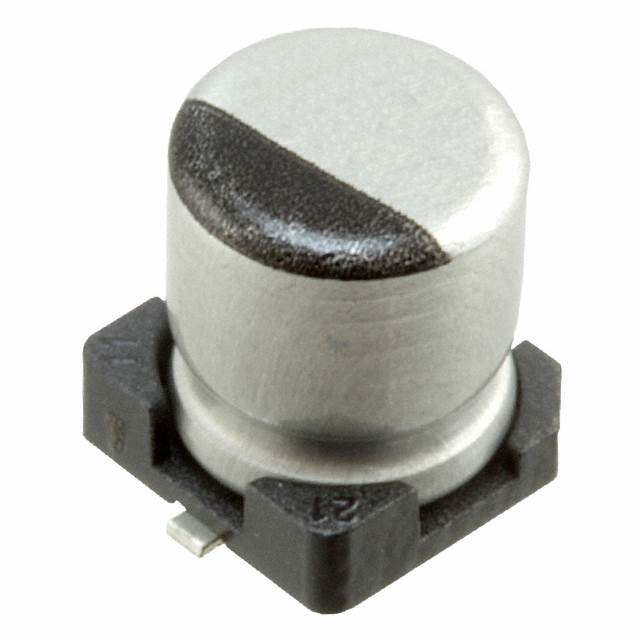

NICHICON 铝电解电容 UCM0J221MCL1GS

UCM0J221MCL1GS概述

    # 铝电解电容器:UCM芯片型低压阻抗系列

    产品简介


    铝电解电容器是电子电路中的基础元件,广泛应用于工业、通信、消费电子等领域。本产品UCM系列是铝电解电容器的一种芯片型低压阻抗型号,专为低阻抗和高可靠性的应用需求设计。其独特的设计使其能够适应严苛的工作环境,如高温和高频率条件,同时提供卓越的电气性能。
    主要功能包括:高容值范围(10至5100μF)、低漏电流、耐热性好及高频下的稳定表现。产品广泛应用于汽车电子、电源模块、LED驱动器和可再生能源系统等领域。

    技术参数


    | 参数类别 | 规格 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 10μF 至 5100μF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 漏电流 | 应用额定电压后2分钟内≤0.01CV 或 3μA,取较大值 |
    | tanδ (损耗角正切) | 最大值0.10 @ 额定电压 |
    | 稳定性 @低温 | Z-25°C / Z+20°C 比率≤2 |
    | 寿命测试 | 105°C无负载下保存1000小时,恢复到20°C符合耐久性要求 |
    | 储存寿命 | 符合初始参数要求 |
    | 焊接耐热性 | 250°C下30秒,符合机械及电气性能要求 |

    产品特点和优势


    1. 低阻抗设计:在高频环境下表现出色,有效降低电路损耗。
    2. 宽温度适应性:能够在极端温度范围内稳定运行,适合恶劣环境。
    3. 长寿命与可靠性:通过严格的寿命测试,确保长时间稳定工作。
    4. 环保合规:符合RoHS和AEC-Q200标准,绿色环保且可靠。
    这些特点使UCM系列成为现代电子系统中不可或缺的组件,尤其是在需要高性能电容器的场景中具有显著竞争优势。

    应用案例和使用建议


    应用案例
    1. 汽车电子:用于车载电源系统,满足高温和振动环境的要求。
    2. 电源模块:提供稳定的滤波性能,适用于开关电源和逆变器。
    3. LED驱动器:提供高频稳定性,确保LED灯带的亮度均匀性。
    使用建议
    - 在高温环境中使用时,建议使用更大的额定电容值以提高系统稳定性。
    - 对于高频率应用,选择较低的额定电压版本,以减少电感效应。
    - 在焊接过程中,应严格控制温度和时间,避免因过热导致电容器损坏。

    兼容性和支持


    UCM系列电容器与多种自动贴装设备兼容,如载带式供料器,方便大规模生产集成。此外,制造商提供全面的技术支持和售后服务,包括产品选型指导和应用问题解答,确保客户得到最佳支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致漏电流增大 | 使用耐高温型号,并保证良好的散热设计 |
    | 振动环境中失效 | 选择更坚固的封装类型,并加强固定措施 |
    | 高频性能不佳 | 增加电容器的电容值或更换更高频率特性的型号 |

    总结和推荐


    UCM系列铝电解电容器以其出色的性能和广泛的应用领域脱颖而出,特别适合对低温稳定性和高频特性有较高要求的应用场景。经过严格的测试和验证,该产品展示了卓越的可靠性和耐用性。综上所述,我们强烈推荐UCM系列电容器作为高端电子系统设计的理想选择。
    如果您正在寻找一款能够在苛刻条件下稳定运行的电容器,UCM系列无疑是您的不二之选!

UCM0J221MCL1GS参数

参数
电容值 220μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 120mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCM0J221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCM0J221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCM0J221MCL1GS UCM0J221MCL1GS数据手册

UCM0J221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1484 ¥ 1.2418
2000+ $ 0.1374 ¥ 1.1498
3000+ $ 0.1317 ¥ 1.1018
5000+ $ 0.1251 ¥ 1.0467
7000+ $ 0.1211 ¥ 1.0133
10000+ $ 0.1172 ¥ 0.9805
25000+ $ 0.1082 ¥ 0.9059
50000+ $ 0.1025 ¥ 0.8577
100000+ $ 0.0975 ¥ 0.8157
库存: 7000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1241.8
